30
31
1 . 0 Налийте у ванну 50-70 грам свіжого моторного масла, рівномірно
розподіливши масло по секціях ванни.
11. Змастіть фільтруючий елемент моторним маслом.
12.Надіньте на фільтруючий елемент попередній очищувач повітря і
вставте фільтруючий елемент в корпус фільтра.
13.Під'єднайте ванну і надійно зафіксуйте її засувками.
5.5. Промивання або заміна масляного фільтра
Промивання та заміна масляного фільтра здійснюється лише тоді,
коли масло повністю злито з картера двигуна.
Процедура промивання або заміни масляного фільтра:
1. Відкрутіть болт кріплення кришки відсіку масляного фільтра (див.
мал. 1).
2. Акуратно, не пошкодивши прокладки, вийміть масляний фільтр із
відсіку.
3. Промийте масляний фільтр в гасі або уайтспіріті, використовуючи
м'яку щіточку.
4. Акуратно, не пошкодивши прокладки, установіть масляний фільтр у
відсік.
5. Надійно затягніть болт кріплення кришки відсіку масляного фільтра.
8. Продуйте стисненим повітрям низького тиску (1,5-2 атм.) паперовий
фільтруючий елемент. Ні в якому разі не мийте паперовий
фільтруючий елемент.
9. Промийте поролоновий попередній очищувач повітря, використо-
вуючи чисту мильну воду і м'яку щіточку, ретельно висушіть. Не мийте
попередній очищувач повітря із застосуванням різних розчинників,
миючих і чистячих засобів.
10. Зберіть повітряний фільтр, надійно затягніть гайку-баранчик.

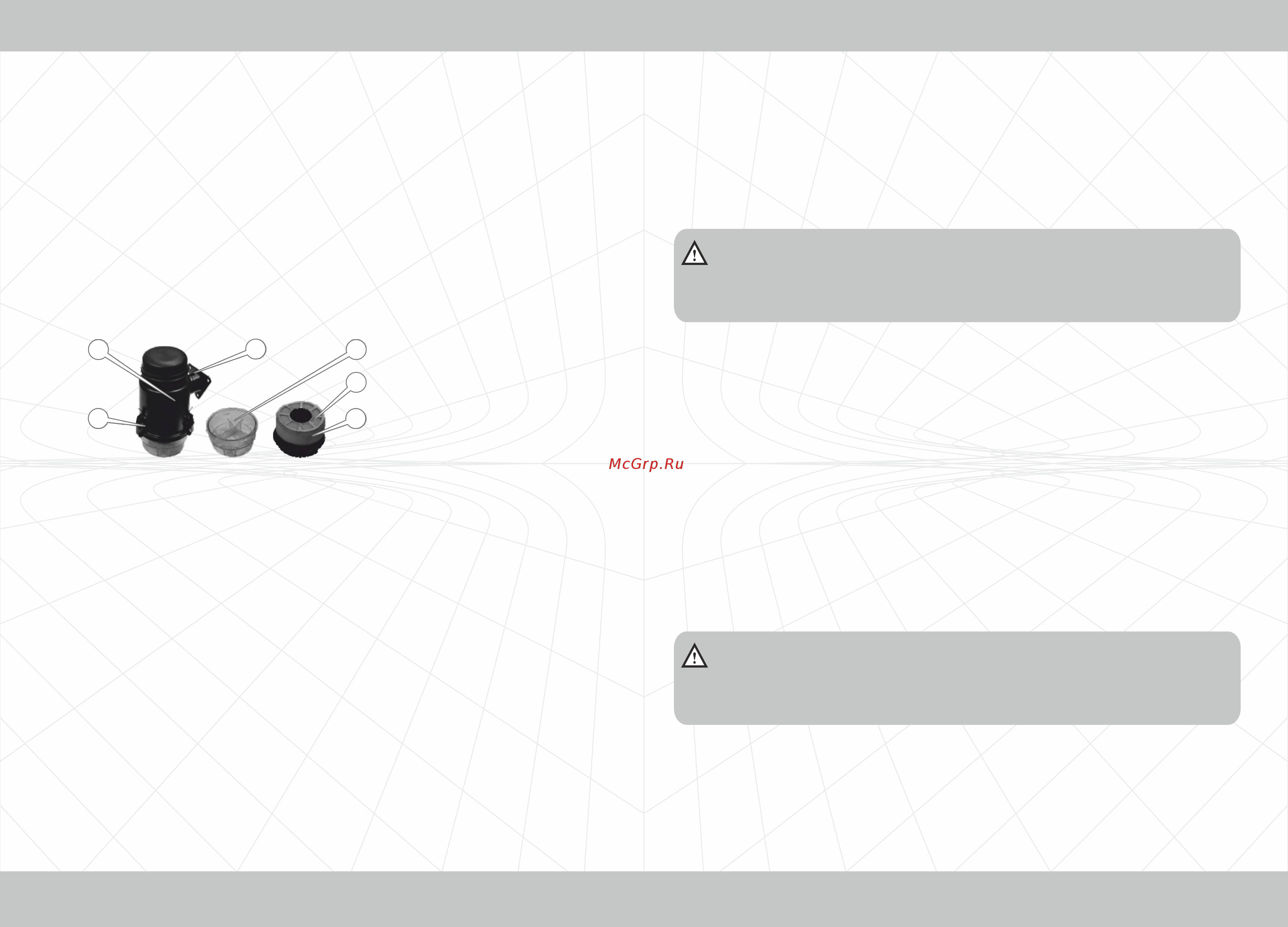

Малюнок 10
1. Повітряний фільтр в
зборі.
2. Вихідний фланець.
3. Масляна ванна.
4. Фільтруючий елемент
(картридж із металевої
сітки).
5. Засувка кріплення
масляної ванни.
6. Поролоновий попередній
очищувач повітря.
Порядок обслуговування повітряного фільтра з масляною
ванною:
1. Очистіть корпус повітряного фільтра від пилу та бруду.
2. Відкрийте три засувки в нижній частині корпусу фільтра.
3. Від'єднайте ванну з маслом.
4. Акуратно витягніть фільтруючий елемент із корпусу фільтра.
5. Зніміть поролоновий попередній очищувач повітря.
6. Огляньте фільтруючий елемент та попередній очищувач повітря на
відсутність пошкоджень.
7. Акуратно видаліть пил та бруд із фільтруючого елементу, не пошко-
дивши його (продуйте стисненим повітрям низького тиску 1,5-2 атм).
Промийте фільтруючий елемент та попередній очищувач повітря,
використовуючи чисту мильну воду і м'яку щіточку, ретельно висушіть.
Не мийте фільтруючий елемент та попередній очищувач повітря із
застосуванням різних розчинників, миючих і чистячих засобів.
8. Злийте з ванни фільтра масло, яке відпрацювало визначений термін, в
завчасно підготовлену ємність.
9. Промийте ванну.
У випадку надмірного забруднення фільтруючого елемен-
У випадку надмірного забруднення фільтруючого елемен-
ту повітряного фільтра або його пошкодження, слід негай-
ту повітряного фільтра або його пошкодження, слід негай-
но замінити фільтруючий елемент.
но замінити фільтруючий елемент.
У випадку надмірного забруднення фільтруючого елемен-
ту повітряного фільтра або його пошкодження, слід негай-
но замінити фільтруючий елемент.
УВАГА!УВАГА!УВАГА!
У випадку надмірного забруднення масляного фільтра або
У випадку надмірного забруднення масляного фільтра або
його пошкодження, слід негайно замінити масляний
його пошкодження, слід негайно замінити масляний
фільтр.
фільтр.
У випадку надмірного забруднення масляного фільтра або
його пошкодження, слід негайно замінити масляний
фільтр.
УВАГА!УВАГА!УВАГА!
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
1 2 3
4
6
5
