ОПИС ВИРОБУ І ЗОВНІШНІЙ ВИГЛЯДОПИС ВИРОБУ І ЗОВНІШНІЙ ВИГЛЯД
1. Важіль декомпресійного клапана.
2. Циліндр.
3. Вихідний вал.
4. Пробка-щуп отвору для заливання масла в картер.
5. Масляний фільтр.
6. Важіль регулювання подачі палива.
7. Кронштейн кріплення механізму управління подачею палива.
8. Гвинт-фіксатор положення механізму управління подачею палива.
9. Паливний кран.
10. Ручка ручного стартера.
11. Паливний насос високого тиску.
12. Заливна горловина паливного бака.
13. Паливний бак.
14. Клапанна кришка.
15. Пробка отвору для заливання масла під час холодного запуску
двигуна (крім моделей ДВЗ-420Д і ДВЗ-420ДЕ).
16. Глуш и .н к
17. Повітряний фільтр*.
18. Кришка механізму ручного стартера і вентилятора.
19. Пробка зливного отвору паливного бака.
20. Пробка-щуп отвору для заливання масла в картер.
21. Пробка отвору для зливу масла з картера.
22. Електричний стартер (тільки для моделей ДВЗ-300ДЕ, ДВЗ-420ДЕ,
ДВЗ-300ДШЛЕ, ДВЗ-420ДШЛЕ).
23. Панель управління електричним стартером (тільки для моделей
ДВЗ-300ДЕ, ДВЗ-420ДЕ, ДВЗ-300ДШЛЕ, ДВЗ-420ДШЛЕ).
*На двигуни може встановлюватися або повітряний фільтр сухого типу,
або повітряний фільтр із масляною ванною.
Відмінні особливості моделей двигунів:
моделі ДВЗ-210Д, ДВЗ-300Д, ДВЗ-420Д: ручний стартер, тип
сполучної частини валу - шпонкові з внутрішнім різьбленням;
моделі ДВЗ-300ДЕ, ДВЗ-420ДЕ: електричний та ручний стартери, тип
сполучної частини валу – шпонковий із внутрішнім різьбленням;
модель ДВЗ-300ДШЛ: ручний стартер, тип сполучної частини валу –
шліцьовий;
моделі ДВЗ-300ДШЛЕ, ДВЗ-420ДШЛЕ: електричний та ручний
стартери, тип сполучної частини валу – шліцьовий.

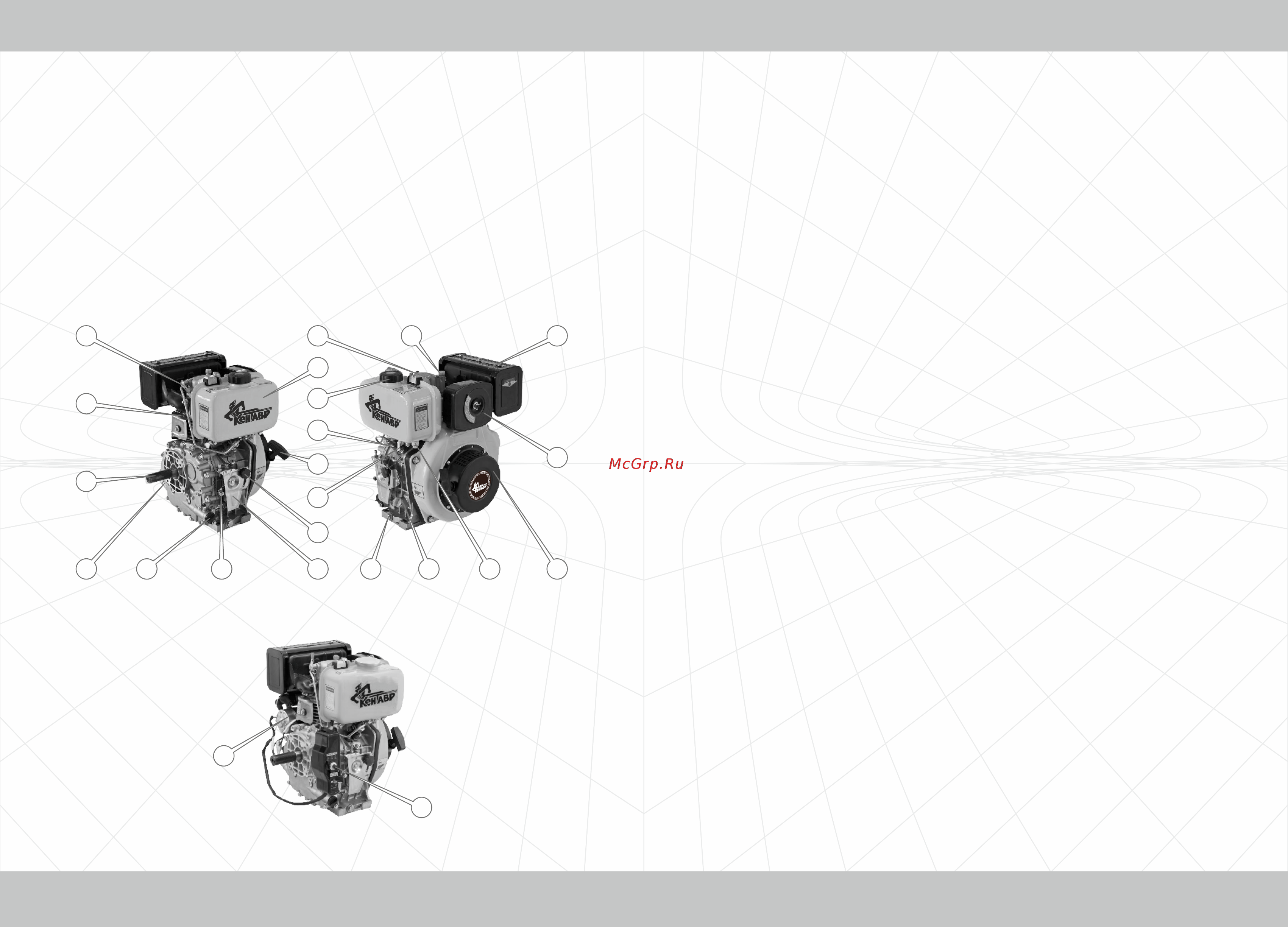

1. .2 Зовнішній вигляд
Малюнок 1
Малюнок 2
11
12
1
2
3
4 5 6 7 21 20 19 18
17
161514
13
10
9
8
22
23
