Таблиц 1 (продовження)Таблиц 1 (продовження)я я Таблиц 1 (продовження)я
Таблиця 1Таблиця 1
Габаритні та установочні розміри двигунаГабаритні та установочні розміри двигуна

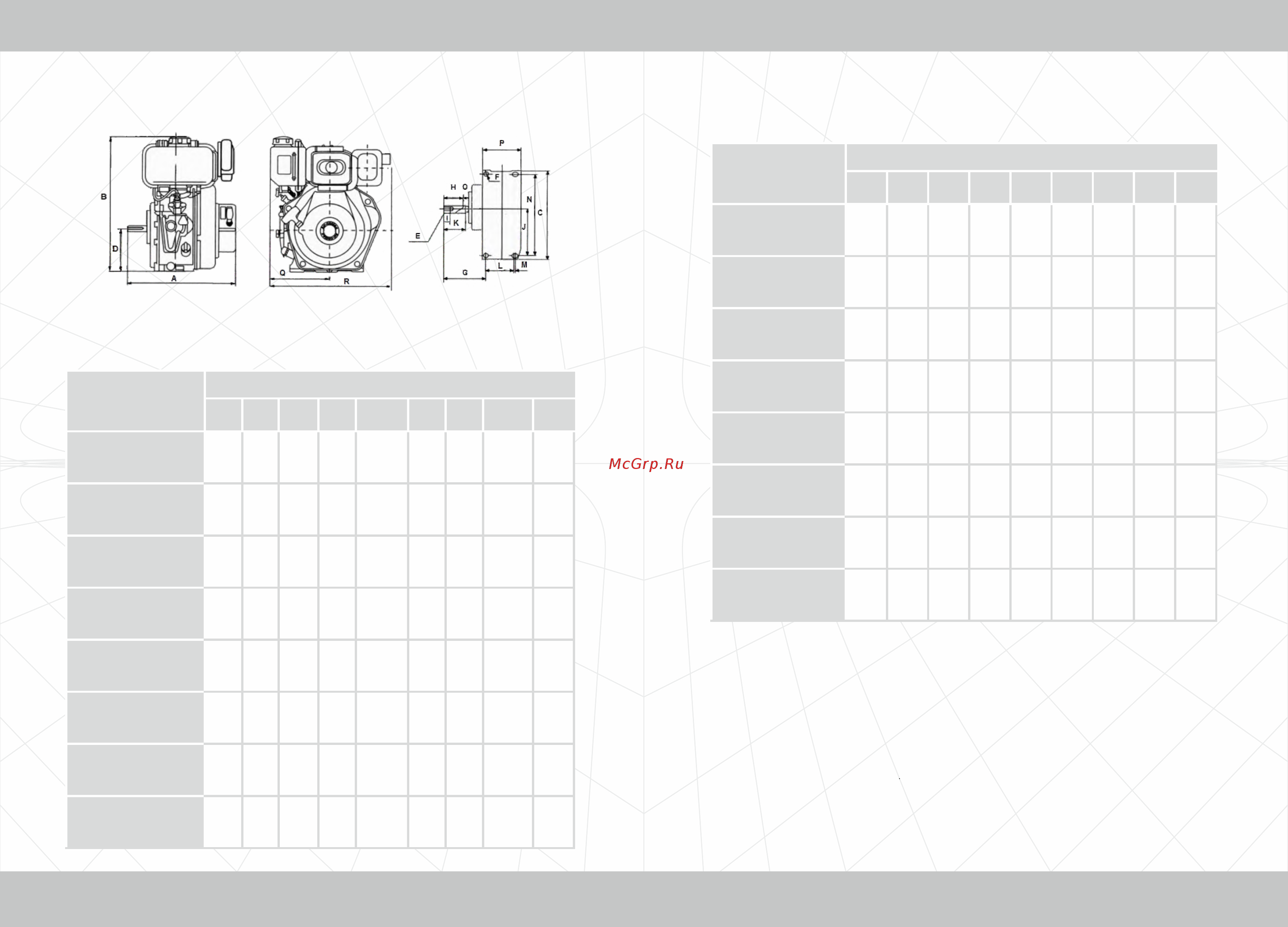

Малюнок 3
Таблиця 1
Габаритні та установочні розміри двигуна
Моделі
Розміри, мм
A
B
C
D
E
F
G
H
I
ДВЗ-210Д
332
415
234
130
5/16-
24UNF
-2B
d11
109
48
32
ДВЗ-300Д
383
450
298
145
7/16-
24UNF
-2B
d11
141
62
32
ДВЗ-300ДЕ
383
450
298
145
7/16-
24UNF
-2B
d11
141
62
32
ДВЗ-420Д
417
494
300
155
7/16-
24UNF
-2B
d11
141
62
32
ДВЗ-420ДЕ
417
494
300
155
7/16-
24UNF
-2B
d11
141
62
32
ДВЗ-300ДШЛ
335
450
275
145
М8х
1,25-
6Н
d11
80
22,5
32
ДВЗ-300ДШЛЕ
335
450
275
145
М8х
1,25-
6Н
d11
80
22,5
32
ДВЗ-420ДШЛЕ
368
450
275
155
М8х
1,25-
6Н
d11
80
22,5
32
Моделі
Розміри, мм
J
K
L
M
N
O
P
Q
R
ДВЗ-210Д
115
58
74
5
210
12
180
158
376
ДВЗ-300Д
144
72
85
5
248
16
130
203
421
ДВЗ-300ДЕ
144
72
85
5
248
16
130
203
421
ДВЗ-420Д
155
72
95
5
272
16
130
223
441
ДВЗ-420ДЕ
155
72
95
5
272
16
130
223
441
ДВЗ-300ДШЛ
103
30
84
5
248
6
120
203
415
ДВЗ-300ДШЛЕ
103
30
84
5
248
6
120
203
430
ДВЗ-420ДШЛЕ
103
30
95
5
272
6
130
223
470
