Makita DPC 6431 [23/32] Внимание

Замена тросика запуска

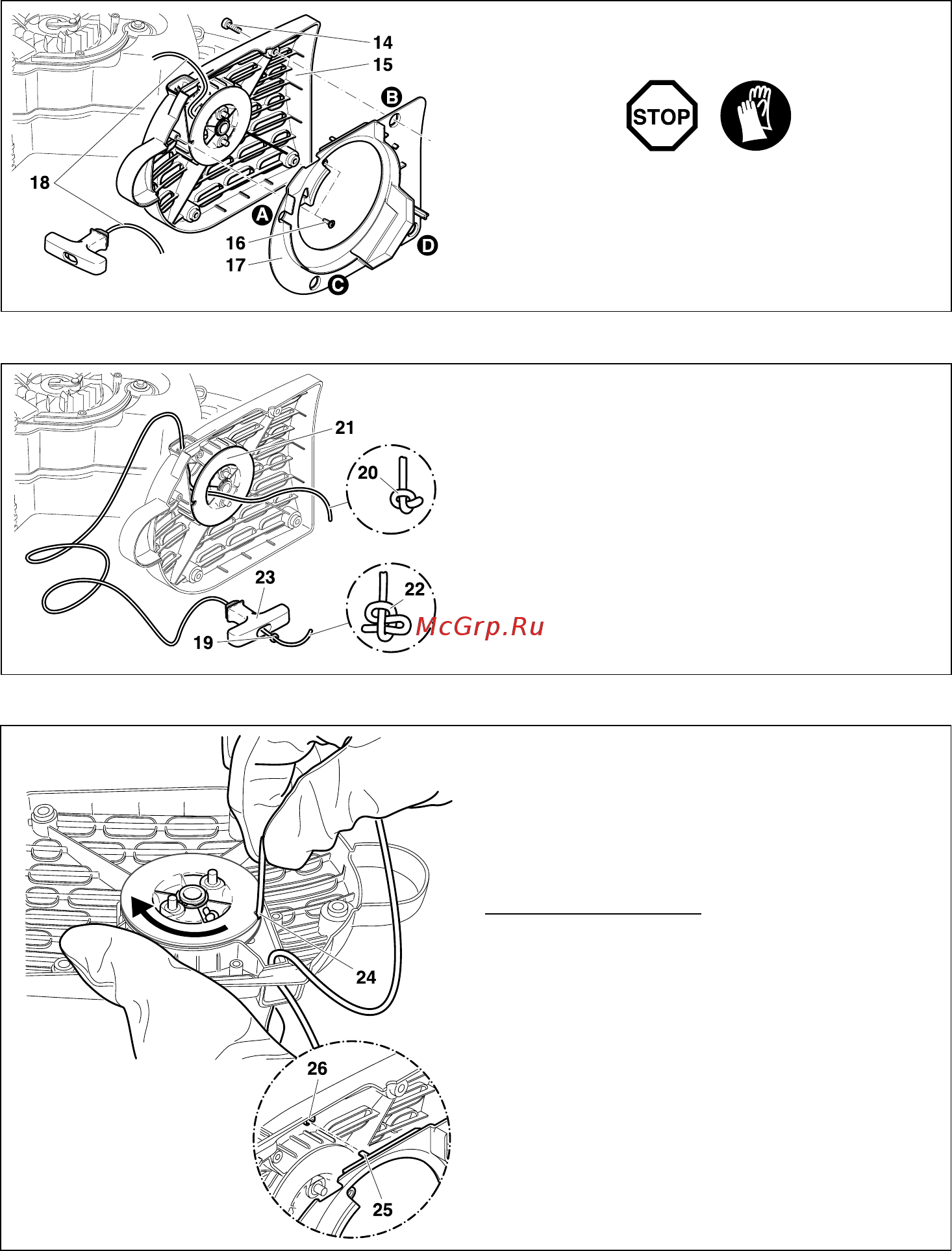

Ослабить четыре винта (14). Снять корпус стартера (15).

Выкрутить два винта (16) и осторожно отделить

воздуховод (17) от корпуса стартера (15). Для этого следует

придерживаться последовательности (A - B - C - D).

Удалить остатки старого тросика (18).

Заправить как показано на рисунке новый накидной

тросик (ø 4,0 мм, длина 1000 мм), (не забыть шайбу (19))

и сделать узлы на обоих его концах.

Узел (20) следует вдеть в тросиковый барабан (21).

ВНИМАНИЕ: узел или конец накидного тросика не

должны выходить за пределы поверхности тросикового

барабана.

Узел (22) надо вдеть в ручку (23

Тросик надо вложить в канавку (24) барабана и сделать

с его помощью два оборота барабана в направлении

стрелки.

Левой рукой надо крепко держать тросиковый барабан,

а правой рукой, устраняя перекручивания тросика,

натягивать и крепко удерживать тросик.

Осторожно отпустить барабан и тросик сам намотается

на барабан под действием пружины.

Повторить процесс

три раза. Ручка запуска должна стоять

прямо вертикально на корпусе стартера.

УКАЗАНИЕ: при полностью вытянутом тросике барабан

должен ещё минимум на одну четверть оборота

поворачиваться против действия пружины.

ВНИМАНИЕ:

Опасность травмирования! Вытянутую ручку запуска

следует держать крепко, т.к. она сразу же втянется назад,

если барабан нечаянно отпустить.

Смонтировать в обратном порядке воздуховод (17).

Следите при этом за тем, чтобы воздуховод (25) лежал

внутри крепления для него (26) на корпуса стартера.

При установке корпуса стартера на место при

необходимости нужно слегка потянуть накидной

тросик до появления хорошего захвата в накидном

приспособлении.
