CTV CTV-IPR3104 SE [10/96] Задняя панель
![CTV CTV-IPR3104 SEP [10/96] Задняя панель](/views2/1263558/page10/bga.png)
www.ctvcctv.ru
5
P.T.Z / -
1. Переключение в режим настройки PTZ. 2. Уменьшение
значения настройки.
MENU
Меню.
INFO
Информация об устройстве
BACKUP
Резервное копирование
SEARCH
Поиск
Exit
Выход
Включить запись
Старт/Пауза
Уменьшить скорость воспроизведения
Увеличить скорость воспроизведения
1-9
Введите цифры от 1 до 9 и выберите камеру
0/--
Ввод цифры 0, ввод цифры больше 10
Direction Key
Изменить направление
Multi-Screen
Switch
Изменить режим отображения
Enter
Подтвердить выбор
USB
Разъем USB для подключения USB устройства (флэш-карты
или мыши).

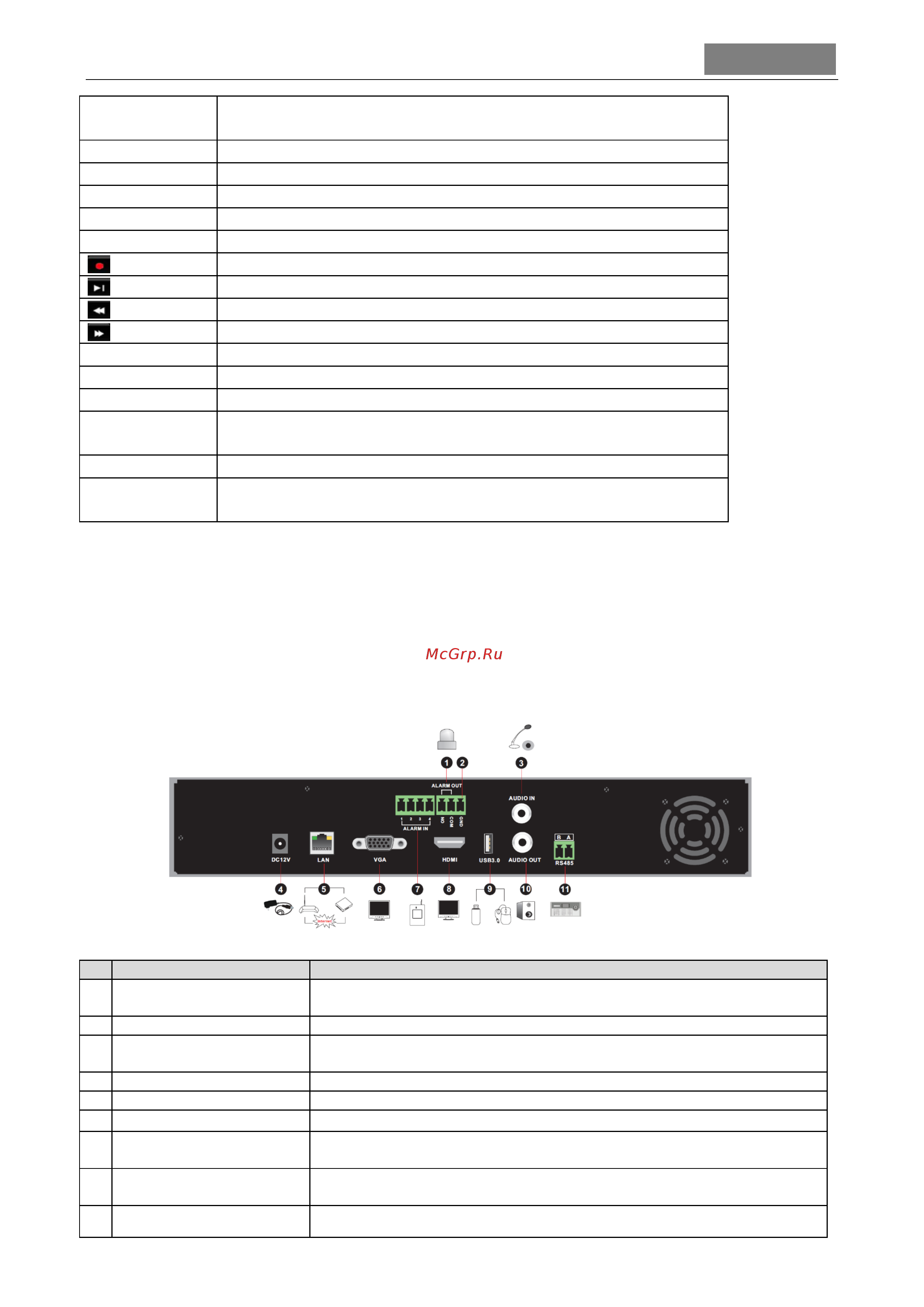

1.4 Задняя панель
В данном разделе представлено описание задней панели сетевого видеорегистратора.
Наличие и расположение кнопок управления, разъемов подключения могут отличаться в
зависимости от модели устройства. Изображения, используемые в данном разделе,
приведены в качестве примера.
№
Разъем
Описание
1
ALARM OUT [Тревожный
выход]
Релейный выход для подключения внешних оповещающих и
исполнительных устройств
2
GND [Заземление]
Заземление
3
AUDIO IN [Аудиовход]
Аудио вход для подключения внешнего устройства аудио входа, например
микрофона
4
DC12V [Разъем питания]
Разъем питания 12V DC
5
LAN [Разъем Ethernet]
Разъем для подключения к ЛВС
6
Разъем VGA
Разъем для подключения монитора
7
ALARM IN [Тревожный
вход]
Тревожный вход для подключения охранных датчиков
8
Разъем HDMI
Разъем для подключения к монитору, телевизору высокого разрешения
(Full HD, 4K)
9
Разъем USB
Разъем для подключения USB устройств
