6
10
AUDIO OUT [Аудио
выход]
Аудио выход для подключения устройств аудио выхода, например колонок,
динамиков и пр.
11

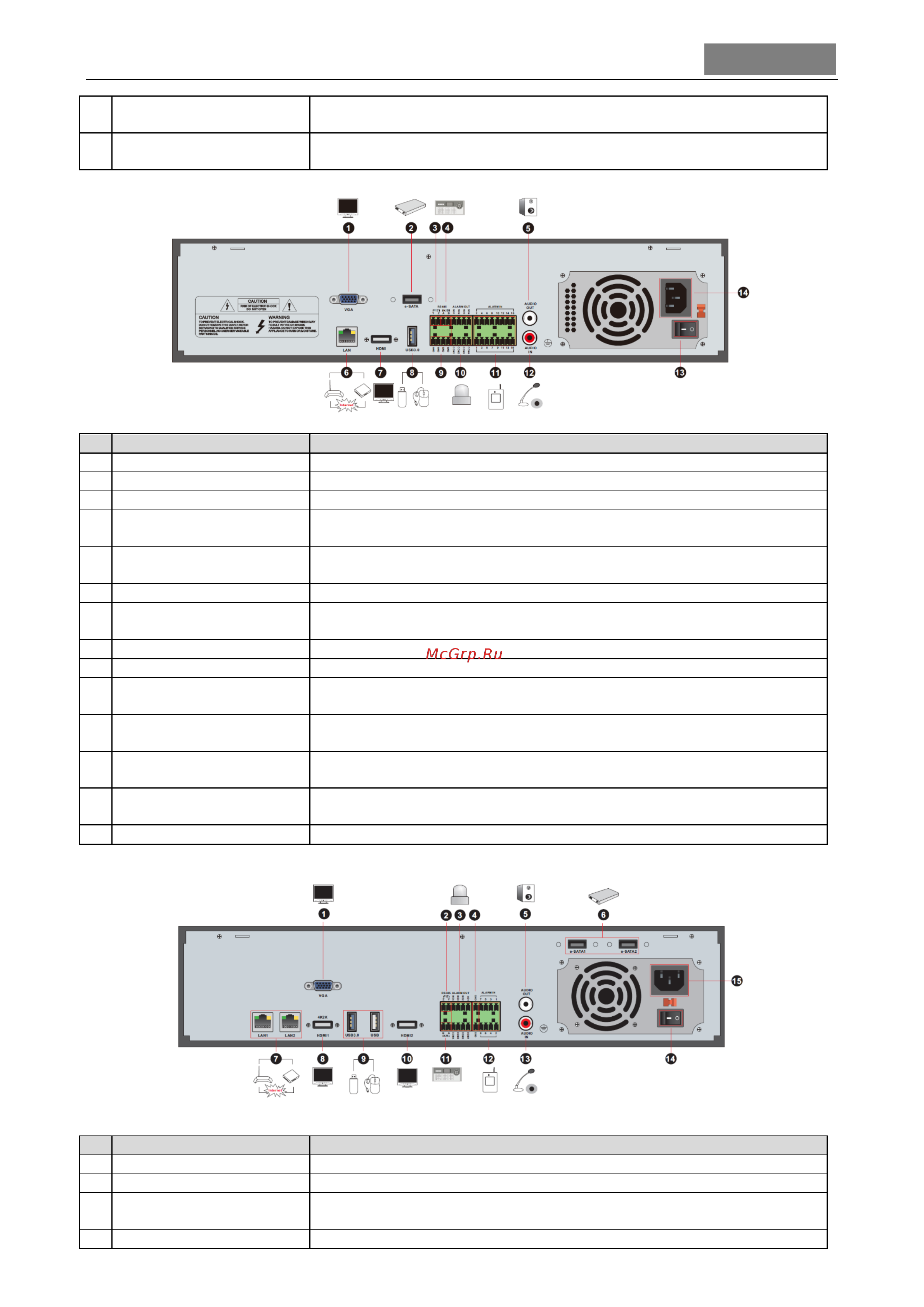

Разъем RS485
Разъем для подключения пульта управления PTZ.
A - TX+ выход; B - TX-выход
№
Разъем
Описание
1
Разъем VGA
Разъем для подключения монитора
2
Разъем e-SATA
Разъем для подключения внешнего жесткого диска
3
Разъем RS485 Y/Z
Недоступен
4
Разъем RS485 A/B
Разъем для подключения пульта управления PTZ .
A - TX+ выход; B - TX-выход
5
AUDIO OUT [Аудио
выход]
Аудио выход для подключения устройств аудио выхода, например колонок,
динамиков и пр.
6
LAN [Разъем Ethernet]
Разъем для подключения к ЛВС
7
Разъем HDMI
Разъем для подключения к монитору, телевизору высокого разрешения
(Full HD, 4K)
8
Разъем USB
Разъем для подключения USB устройств
9
GND [Заземление]
Заземление
10
ALARM OUT [Тревожный
выход]
Релейный выход для подключения внешних оповещающих и
исполнительных устройств
11
ALARM IN [Тревожный
вход]
Тревожный вход для подключения охранных датчиков
12
AUDIO IN [Аудиовход]
Аудио вход для подключения внешнего устройства аудио входа, например
микрофона
13
Кнопка
включения/выключения
Включение/выключение сетевого видеорегистратора
14
Разъем питания
Разъем для подключения кабеля питания
№
Разъем
Описание
1
Разъем VGA
Разъем для подключения монитора
2
Разъем RS485 Y/Z
Недоступен
3
ALARM OUT [Тревожный
выход]
Релейный выход для подключения внешних оповещающих и
исполнительных устройств
4
GND [Заземление]
Заземление
