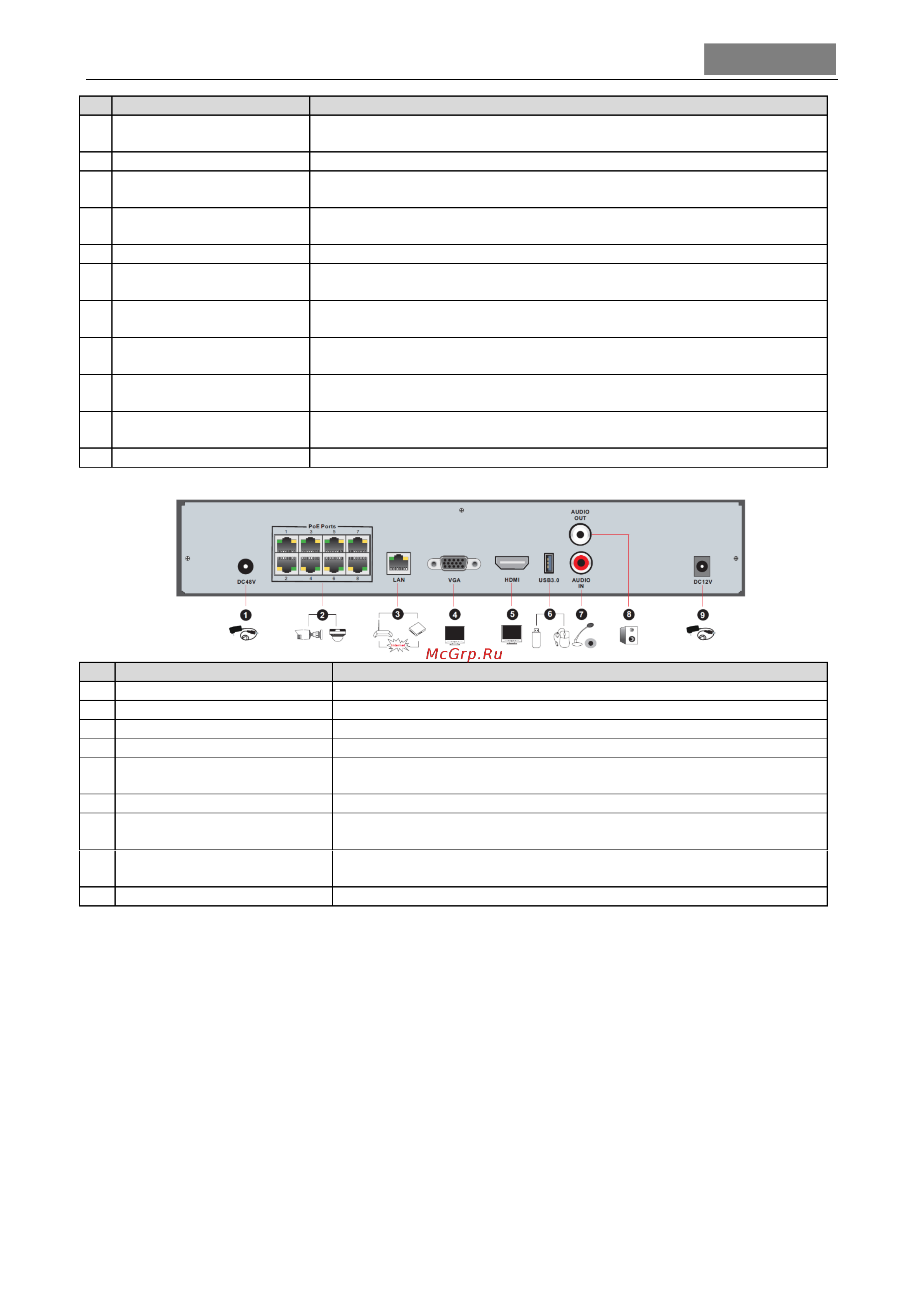

7
№
Разъем
Описание
5
AUDIO OUT [Аудио
выход]
Аудио выход для подключения устройств аудио выхода, например колонок,
динамиков и пр.
6
Разъем e-SATA1/ e-SATA2
Разъем для подключения внешнего жесткого диска
7
LAN1/LAN2 [Разъем
Ethernet]
Разъем для подключения к ЛВС
8
Разъем HDMI 1
Разъем для подключения к монитору, телевизору высокого разрешения
(Full HD, 4K)
9
Разъем USB3.0/USB
Разъем для подключения USB устройств
10
Разъем HDMI 2
Разъем для подключения к монитору, телевизору высокого разрешения
(Full HD)
11
Разъем RS485 A/B
Разъем для подключения пульта управления PTZ.
A - TX+ выход; B - TX-выход
12
ALARM IN [Тревожный
вход]
Тревожный вход для подключения охранных датчиков
13
AUDIO IN [Аудиовход]
Аудио вход для подключения внешнего устройства аудио входа, например
микрофона
14
Кнопка
включения/выключения
Включение/выключение сетевого видеорегистратора
15
Разъем питания
Разъем для подключения кабеля питания
№
Разъем
Описание
1
Разъем питания
Разъем питания 48V DC
2
Разъем PoE
8 PoE портов для подключения до 8 IP камер с поддержкой PoE
3
LAN [Разъем Ethernet]
Разъем для подключения к ЛВС
4
Разъем VGA
Разъем для подключения монитора
5
Разъем HDMI
Разъем для подключения к монитору, телевизору высокого разрешения
(Full HD)
6
Разъем USB3.0
Разъем для подключения USB устройств
7
AUDIO IN [Аудиовход]
Аудио вход для подключения внешнего устройства аудио входа,
например микрофона
8
AUDIO OUT [Аудио выход]
Аудио выход для подключения устройств аудио выхода, например
колонок, динамиков и пр.
9
Разъем питания
Разъем питания 12V DC
1.5 Разъемы
Видео разъемы
Видео выход. Разъем для подключения к монитору или телевизору высокого разрешения
посредством кабеля VGA или HDMI соответственно. Поддерживает как одновременное, так и
последовательное подключение.
Аудио разъемы
Аудио вход. Разъем для подключения внешнего устройства аудио входа, например,
микрофона.
Аудио выход. Аудио выход для подключения устройств аудио выхода, например, колонок,
динамиков.
Тревожные разъемы
