■ Монтаж вызывной панели CTV-D3000

Методы установки:

В большинстве случаев панель устанавливается непосредственно на поверхность

стены на высоте 150-160 см от пола. Для изменения направления наблюдения па-

нель можно установить под углом, для чего используется монтажный уголок, ко-

торый не входит в комплект поставки и приобретается отдельно.

Выбирайте место установки так, чтобы в объектив видеокамеры не попа-

дал прямой солнечный свет. Не устанавливайте панель вблизи источников

сильных электромагнитных помех, например возле электромотора лифта,

трансформаторного щитка, и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выходя-

щих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть

нечетким из-за воздействия осадков типа дождя или снега, или из-за за-

грязнения глазка видеокамеры. Это нужно учитывать при выборе места

для установки.

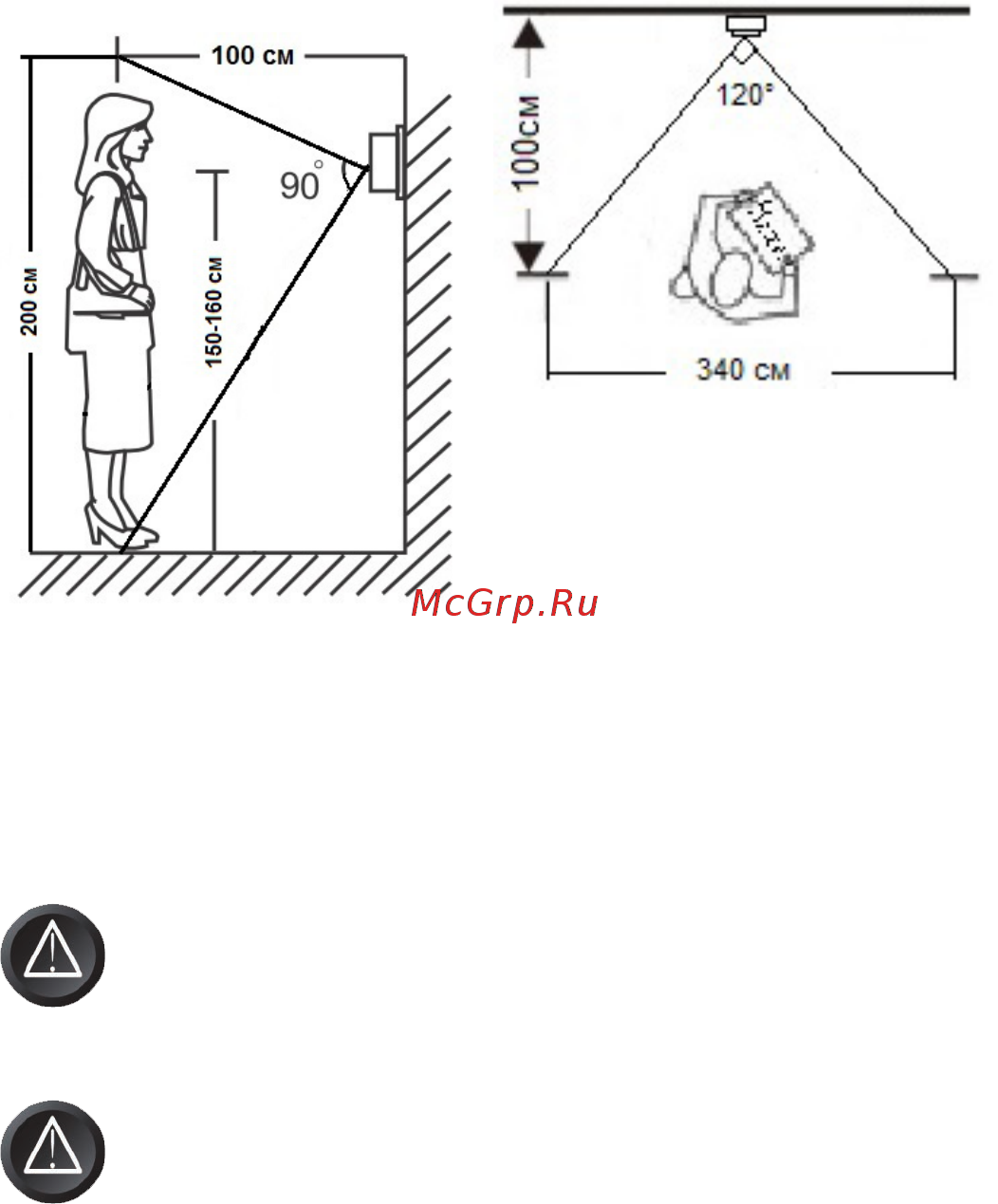

Угол обзора по горизонтали составляет 120

, по вер-

тикали - 90

, что позволяет обеспечить зону наблю-

дения шириной 340 см и высотой 200 см на расстоя-

нии 100 см от панели.

1. Установите монтажную коробку в стену в соответствии с рекомендациями её

изготовителя. Рекомендуется использовать повсеместно распространенную уста-

новочную коробку для розеток и выключателей с расстоянием между отверсти-

ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром

76мм и глубиной 40мм или подобную.

2. Выведите в коробку коммутационные кабели и кабель питания.

3. Просверлите в стене четыре отверстия под дюбели. Установите дюбели.

4. Прикрутите монтажную пластину к стене и к монтажной коробке 4 винтами

- верхний и нижний винты крепятся к стене, средние - к монтажной коробке.

Пропустите кабели подключения через отверстие в центре пластины.

5. Подключите монитор к панели. Схема подключения приведена в следующем

разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.

7. Установите монитор на пластину.

После этого монитор можно подключать к розетке и подавать на него питание.
