Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электрозамком

(если он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия по диагонали, используя для этого

монтажную пластину.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подключения че-

рез отверстие в центре пластины.

5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема

подключения приведена в следующем разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной.

7. Установите панель на монтажную пластину и закрепите её фиксирующим вин-

том в нижней части панели.

Панель крепится к поверхности при помощи шурупов, дюбелей и винтов, входя-

щих в комплект поставки.

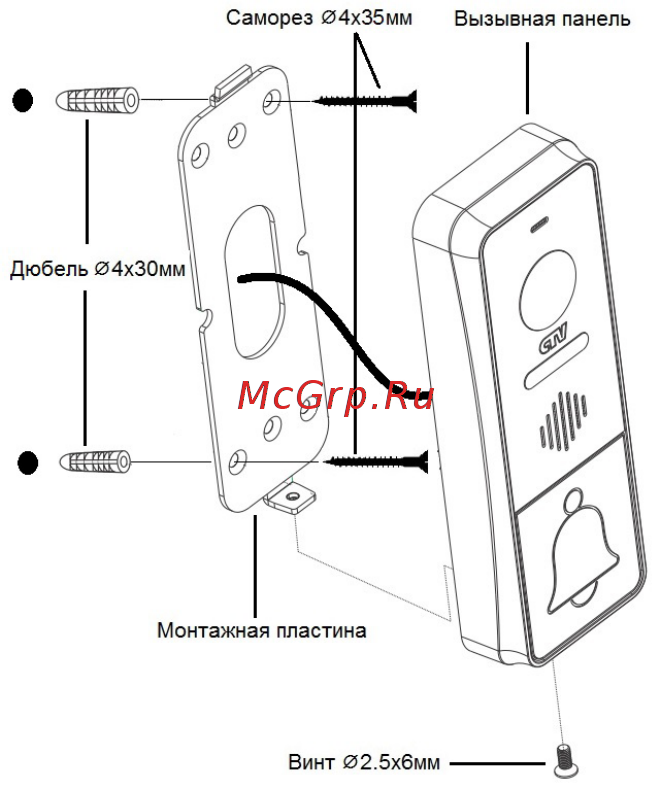

Схема установки панели без использования монтажного уголка:
