■ КОНСТРУКЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ ВЫЗЫВНОЙ ПАНЕЛИ CTV-

D3000

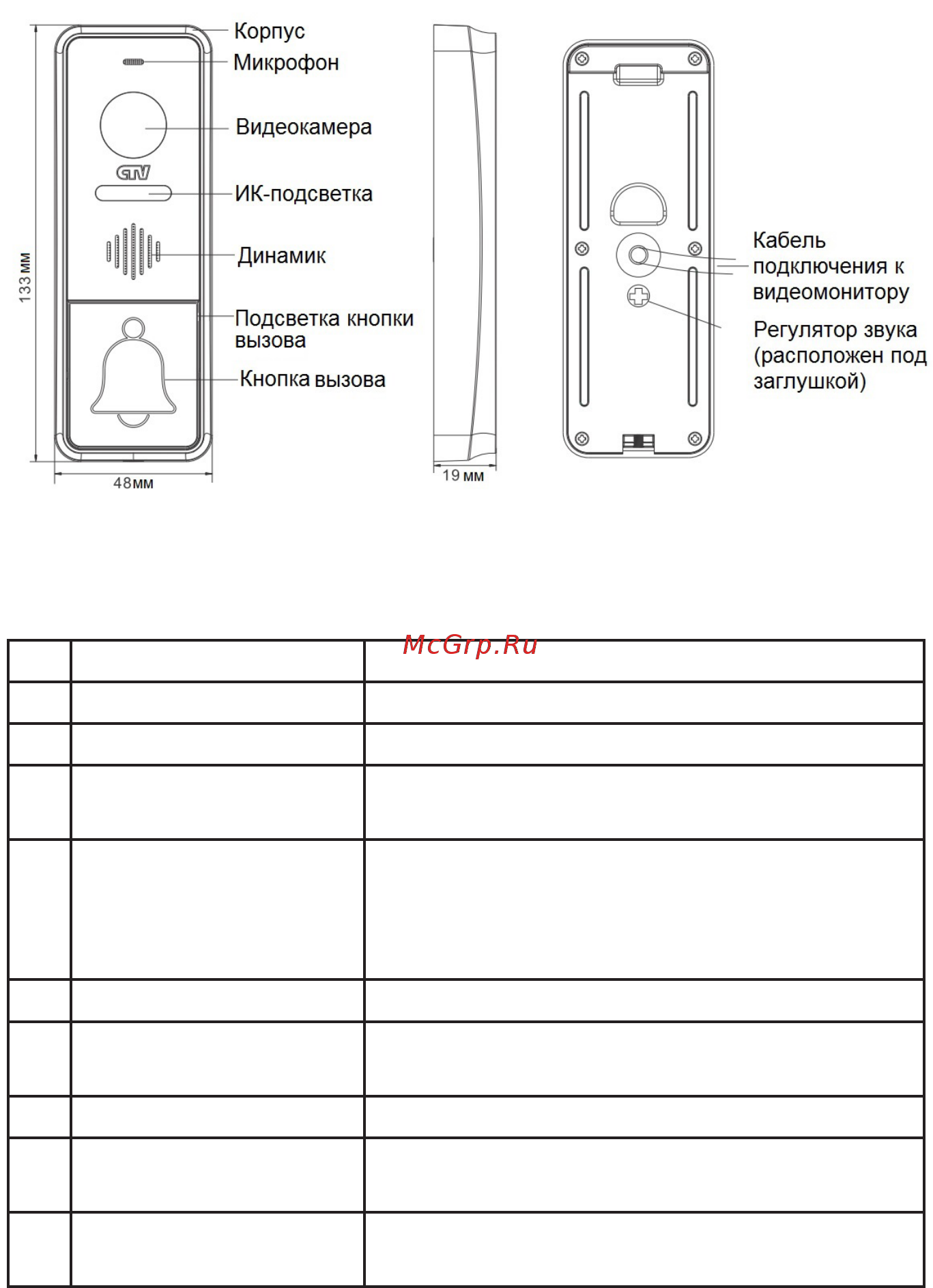

■ Конструкция и габаритные размеры

■ Органы управления и их назначение

№ Наименование Описание

1 Корпус Корпус вызывной панели.

2 Микрофон Для голосовой связи с видеомонитором.

3 Видеокамера

Формирует изображение, которое передается

на монитор.

4 ИК-подсветка

В условиях недостаточной освещенности ви-

деокамера вызывной панели автоматически

переходит в черно-белый режим, и включает-

ся ИК-подсветка.

5 Динамик Для голосовой связи с видеомонитором.

Подсветка кнопки

вызова

Для легкого обнаружения панели в темноте.

7 Кнопка вызова Для осуществления вызова с панели.

Кабель подключения к

видеомонитору

Для подключения панели к монитору и

устройству для отпирания двери.

9 Регулятор звука

Для регулировки уровня громкости динамика

вызывной панели.

Таблица №3
