■ Подключение дополнительных устройств

Для подключения дополнительных мониторов и создания многоабонентской си-

стемы понадобится приобрести до 5 дополнительных мониторов и одну допол-

нительную вызывную панель. Максимальная ёмкость системы — 6 мониторов и

2 вызывных панели. При создании системы из нескольких мониторов один мони-

тор следует назначить основным, a остальные подчиненными. Для этого необхо-

димо в меню монитора, который вы хотите назначить основным, установить но-

мер устройства «Основной 1» (Master 1), а на остальных - «Монитор 2 - 6» (Slave 2

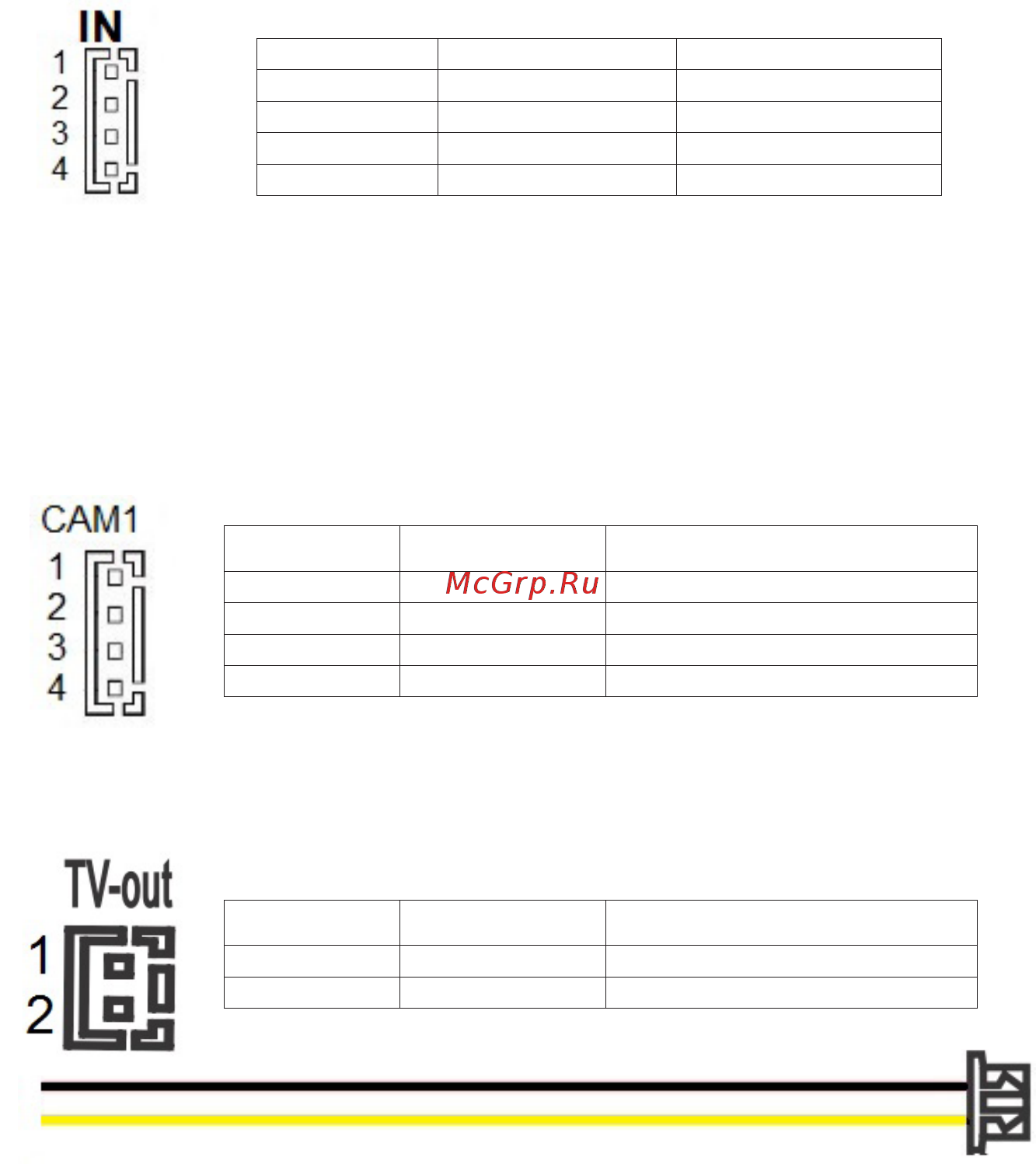

- 6). Дополнительные мониторы подключаются к основному при помощи 4-х про-

водных коннекторов из комплекта поставки к разъемам OUT (выходной разъём

главного монитора) и IN (входной разъём доп. монитора). Назначения контактов

приведены в таблице 4 ниже:

№ контакта Цвет провода Сигнал

1 Красный Данные

2 Синий Аудио

3 Черный «Земля» (GND)

4 Жёлтый Видео

Также монитор поддерживает подключение двух дополнительных видеокамер

наблюдения, двух датчиков тревоги (Н-О или Н-З, задается в меню монитора) и

одного дополнительного монитора, например, обыкновенного телевизора с ком-

позитным видеовходом или AHD-приемника. Для подключения видеокамер и

датчиков тревоги используется 4-х проводный коннектор из комплекта поставки,

который следует подключить к разъёму CAM1 или CAM2. Назначения контактов

разъёма приведены в таблице 5 ниже:

Таблица №4

Таблица №5

№ контакта Цвет провода Сигнал

1 Красный DC12V/ 0.25 mA

2 Синий Тревога (к датчику)

3 Черный «Земля» (GND)

4 Желтый Видеовход (от камеры)

Для подключения дополнительного монитора используется 2-х проводный кон-

нектор из комплекта поставки, который следует подключить к разъёму TV-OUT.

Назначения контактов разъёма приведены в таблице 6 ниже:

№ контакта Цвет провода Сигнал

1 Чёрный «Земля» (GND)

2 Жёлтый Видеовыход (к монитору)

Таблица №6
