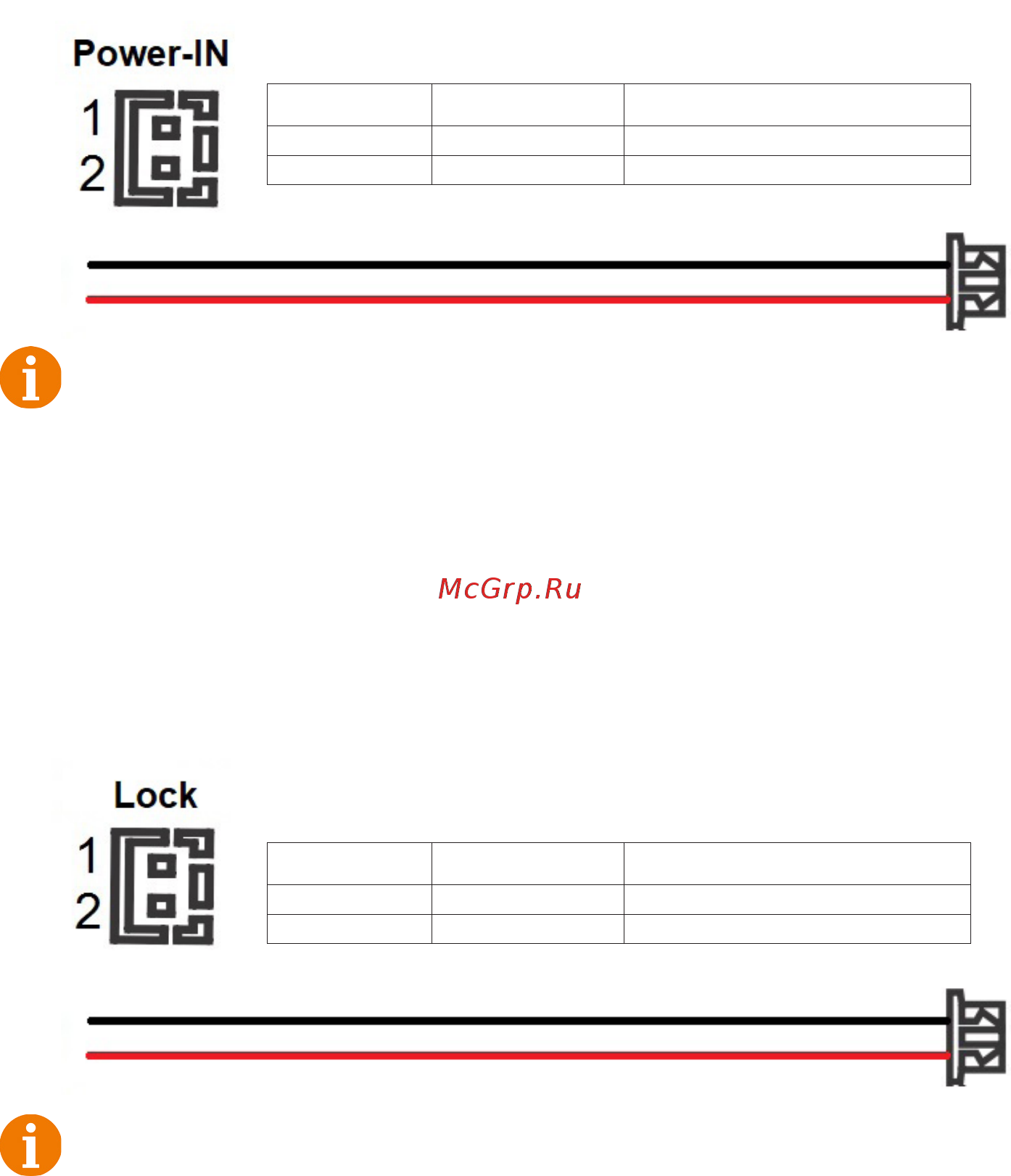

Для подключения внешнего источника питания используется 2-х проводный кон-

нектор из комплекта поставки, который следует подключить к разъёму POWER-

IN. Назначения контактов разъёма приведены в таблице 7 ниже:

№ контакта Цвет провода Сигнал

1 Чёрный «Земля» (GND)

2 Красный DC 12V/1A

Таблица №6

Для подключения управляющих контактов электромеханического замка исполь-

зуется такой же 2-х проводный коннектор из комплекта поставки, который сле-

дует подключить к разъёму Lock. Назначения контактов разъёма приведены в

таблице 8 ниже:

№ контакта Цвет провода Сигнал

1 Чёрный «Земля» (GND)

2 Красный Замок

Таблица №6

ВНИМАНИЕ!

При подключении соблюдайте полярность, в противном случае вы рискуете

повредить устройство!

Данный разъём используется только для подачи питания, с него нельзя сни-

мать питание 12В!

Для корректной работы монитора необходимо использовать источник пи-

тания с постоянным напряжением 12В и током не менее 1А!

ВНИМАНИЕ!

К данному разъёму можно подключать управляющие контакты только

электромеханического замка! Подключение электромагнитного замка

может привести к выходу его из строя!

Поддерживается подключение только нормально-открытых управляющих

контактов!

Длительность замыкания сухих контактов неизменна и составляет 2

секунды!
