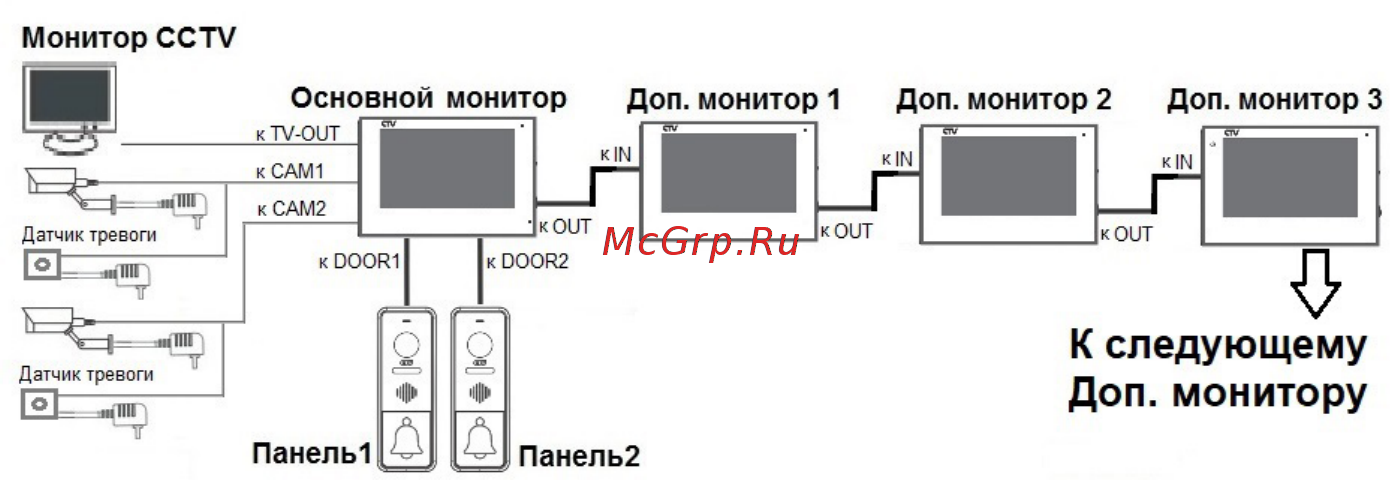

Структурная схема подключения дополнительных устройств приведена на ри-

сунке ниже:

Вызывные панели подключаются только к основному монитору.

Корректная работа мониторов в единой сети гарантируется только в том случае,

если используются одинаковые мониторы.

Подключение всех устройств следует производить только при отключенном пи-

тании монитора!

■ При срабатывании датчика тревоги, на видеодомофоне звучит сигнал тревож-

ной сирены и включается изображение соответствующей камеры.

■ Камеры, подключенные к разъемам CAM1 и CAM2 могут использоваться для

наблюдения за входной зоной, в том случае, если камера вызывной панели умыш-

ленно заблокирована.

■ Камеры, подключенные к разъёмам CAM1 и CAM2, настоятельно рекомендует-

ся запитывать отдельным источником питания, так как монитор может обеспе-

чивать мощность питания на камеру не более 3 Вт (12V DC/0.25А).

■ На внешнем мониторе, подключенному к разъёму TV-Out (Монитор), отобра-

жаются видеосигналы с вызывных панелей и камер, при поступлении вызова или

при срабатывании датчиков тревоги, а также при нажатии на кнопку мониторин-

га. Следует понимать, что на данный разъём передается видеосигнал такого же

формата, что и формат источника видеосигнала, т.е. если камера или вызывная

панель имеет формат сигнала AHD-M, то и на разъёме TV-Out будет сигнал фор-

мата AHD-M. В режиме ожидания на разъём TV-Out передается видеосигнал от

первой панели DOOR1.
