Пульт дистанционного управления.
Пульт дистанционного управления предназначен для управления монитором, а так-
же для разблокировки кнопок управления (отключения функции «Род. замок»).

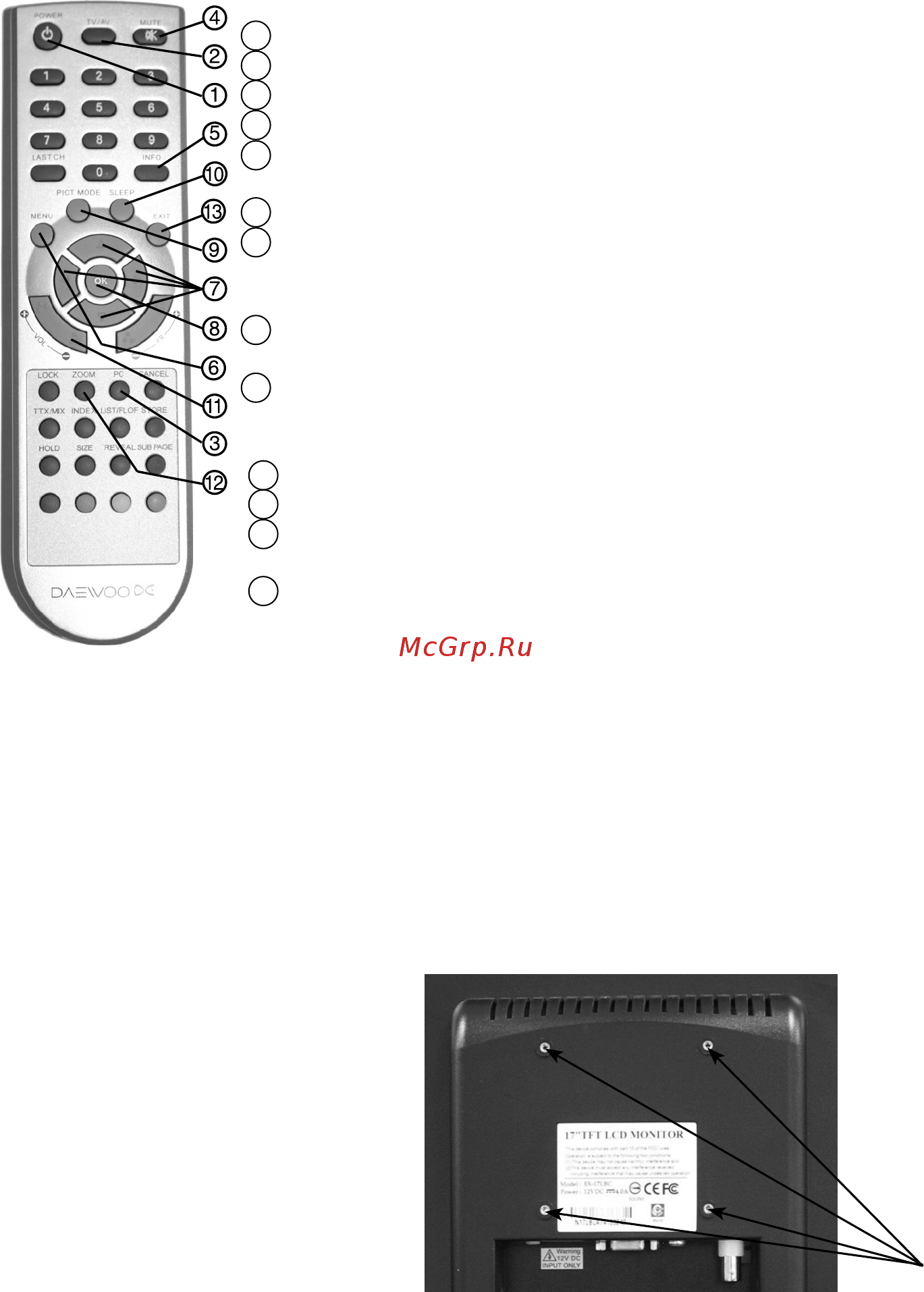

На пульте активны следующие кнопки:
1 «Power» - Кнопка включения \выключения монитора
2 «TV/AV»- Кнопка включения режима «AV»
3 «PC»- Кнопка включения режима «PC»
4 «MUTE»- Кнопка выключения звука
5 «INFO»- Кнопка включения индикации режима на экране
монитора
6 «МЕNU»- Кнопка вызова экранного меню.
7 Кнопки «Вверх/Вниз» (p/q), и «Влево/Вправо» (t/u)-
аналогичны одноимённым кнопкам на лицевой панели
монитора, и служат для работы с экранным меню.
8 Кнопка «Ок»- служит для подтверждения выбора нужного
пункта меню
9 «Pict Mode» -кнопка выбора типа настроек изображения:
FAVORITE (Любимый), NORMAL 1 (Стандартный 1), NORMAL
2 (Стандартный 2).
10 «sleep» - активирует функцию «Режим сна»
11 « +Vol-» - регулировка уровня звука
12 «Zoom» - выбор формата изображения «Полный» (Full)
или «Увеличенный» (Zoom)
13 «Exit» - Кнопка выхода из меню.
Остальные кнопки на пульте – не задействованы
Крепление на стене/на кронштейне.
Монтаж настенного крепления
Этот монитор совместим с крепежной переходной накладкой размерами 100 х 100
мм, соответствующей спецификациям VESA (Ассоциации по стандартам в области
видеоэлектроники).
Настенный крепеж поставляется отдельно.
Места крепления настенного крепежа
1. Отключите монитор и отсоеди-
ните его сетевой шнур от розетки
электросети.
2. Положите монитор с ЖК дис-
плеем лицевой стороной вниз на
плоскую поверхность, подложив
под него мягкую прокладку, чтобы
не повредить экран.
3. Отсоедините основание от мо-
нитора.
4хМ4
