Состав изделия
При покупке убедитесь, что в комплект входят следующие комплектующие:
• ЖК - монитор
• RCA - кабель
• Аудиокабель (опция)
• Руководство пользователя
• Пульт ДУ
• Шнур питания
• VGA - кабель
• Адаптер питания переменного тока
При обнаружении повреждений или отсутствия частей обращайтесь к поставщику
оборудования.
Сохраните упаковку и упаковочные материалы для последующей транспортировки
и хранения монитора.
Описание изделия
Видеомониторы CTV разработаны специально для отрасли безопасности и могут
быть использованы как в цифровых, так и в аналоговых системах видеонаблюде-
ния.
Удобное и понятное пользователю экранное меню позволяет быстро и точно на-•
строить множество параметров.
Монитор поддерживает интерфейс обмена данными по стандарту VESA DDC •
(Display Data Channel), что обеспечивает автоматическую настройку по техноло-
гии Plug&Play.
Монитор оснащён системой управления цветопередачей (Advanced Colour •
Controls) с возможностью точной регулировки параметров для установки поль-
зовательских настроек.
Режим ПК (PC MODE) позволяет с помощью экранного меню настраивать цвето-•
вую температуру для точной настройки цветопередачи.
Кнопка «Auto» в режиме ПК активирует функцию автонастройки •
(AUTOTRACKING).
Монитор имеет разрешение по умолчанию 1280x1024 при 75 Гц, что является •
оптимальным для любой конфигурации ПК.
Поддержка входных сигналов формата CVBS (композитный видеосигнал) обе-•
спечивает возможность подключения монитора к видеоустройствам различного
типа.
Монитор имеет пульт дистанционного управления .•
Встроенные динамики обеспечивают передачу звука и исключают необходи-•
мость подключения дополнительных аудиоустройств.
При работе в режиме ПК монитор имеет функцию «Picture Mode», которая позво-•
ляет улучшить качество изображения, используя предустановленные настройки,
для просмотра картинок, видео и любых других мультимедийных приложений.
4
ми «Влево/Вправо» (t/u). Допустимые значения: 20, 40, 60, 80, 100, 120, 160, 180
минут или «OFF».Таймер включается непосредственно после установки нужного
значения.
Род. Замок - С помощью этой функции пользователь может заблокировать кнопки
на лицевой панели монитора.
Внимание! Отключение этой функции возможно только с пульта дистанцион-
ного управления!
Нажать кнопку «MENU» для вызова экранного меню.
С помощью кнопок «Вверх/Вниз» (p/q) выбрать пункт «Функции».
Подтвердить свой выбор кнопкой «вправо» (u).
С помощью кнопок «Вверх/Вниз» (p/q) выбрать нужный параметр и с помощью
кнопок «Влево/Вправо» (t/u) настроить его.
Для перехода в меню «Функции» нажать кнопку «MENU».При повторном нажатии
кнопки «MENU» осуществляется выход из меню.

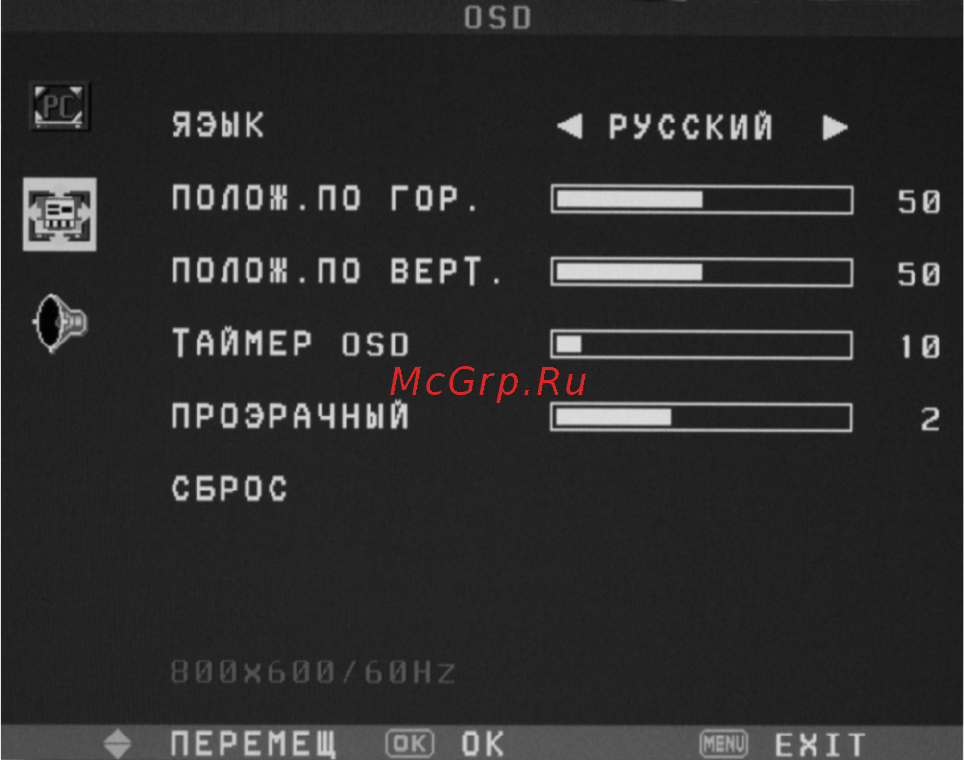

Меню «OSD» (Пара-
метры экранного
меню)
Меню «OSD» имеет вид:
С помощью этого меню
возможна регулировка
следующих параметров
меню :
Язык – Выбор языка
меню
Полож. по гор. –осущест-
вляет перемещение экра-
на меню по горизонтали .
Полож. по верт.- осущест-
вляет перемещение экра-
на меню по вертикали .
Таймер OSD определяет
длительность отображения меню на экране .
Прозрачный – определяет степень прозрачности меню.
Сброс- Вызов заводских настроек монитора по умолчанию.
Нажать кнопку «MENU» для вызова экранного меню.
С помощью кнопок «Вверх/Вниз» (p/q) выбрать пункт «Изображение».
Подтвердить свой выбор кнопкой «вправо» (u).
С помощью кнопок «Вверх/Вниз» (p/q) выбрать нужный параметр и с помощью
кнопок «Влево/Вправо» (t/u) настроить его.
Для перехода в меню «Изображение» нажать кнопку «MENU”. При повторном на-
жатии кнопки «MENU» осуществляется выход из меню.
Меню «РС» (при активном входе PC (VGA)
С помощью этого меню возможна регулировка следующих параметров меню:
9
