1
Индикатор питания,
приёмник сигналов ДУ
Показывает режим работы и статус питания.
Получает сигналы с пульта ДУ.
2 Выключатель питания Служит для включения-выключения монитора.
3
Кнопка «Вправо» Служит для увеличения громкости звука. После
вызова меню кнопкой “MENU” используется для
регулировки значений параметров.
4
Кнопка «Влево» Служит для уменьшения громкости звука. После
вызова меню кнопкой “MENU” используется для
регулировки значений параметров.
5
Кнопка “MENU” (Меню) Служит для вызова экранного меню и выхода из
него. Используется для перехода из подменю в
корневой раздел экранного меню при регулировке
параметров изображения (с помощью пульта ДУ).
6 Кнопка «Вверх» Служит для выбора пунктов меню.
7
Кнопка «Вниз» Служит для выбора пунктов меню.
В режиме ПК напрямую вызывает функцию AUTO-
TRACKING (Автонастройка).
8
Кнопка “SOURCE”
(Источник)
Служит для выбора источника входного сигнала и
установки соответствующих функций меню.

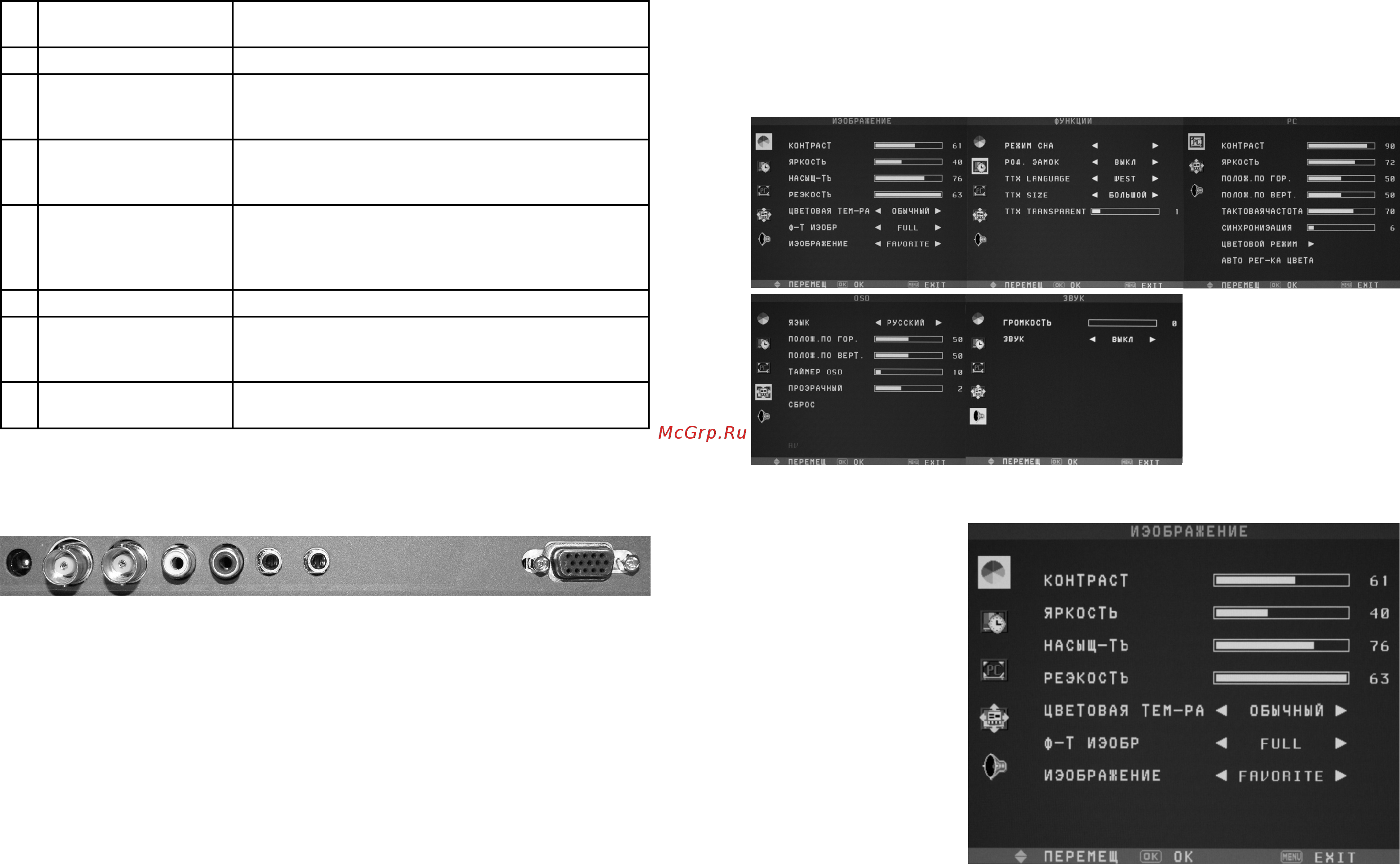

Вид сзади
Назначение разъёмов задней панели монитора CTV L 757/ 957
1. Гнездо подключения адаптера питания 12V
2. BNC композитный видео выход
3. BNC композитный видео вход
4,5. Аудио входы (RCA) правый, левый
6. Аудио вход от звуковой карты PC
7. Аудио выход
8. Видео вход VGA
Подготовка к работе
Подсоедините к видеовходу на задней панели монитора источник видеосигнала.
Подсоедините к аудиовходу (AUDIO IN) на задней панели монитора источник звука.
Подсоедините сетевой кабель к адаптеру питания (12V).Включите сетевую вилку в
сеть переменного тока 220V.
C12V
1
OUT VIDEO IN
2 3
L AUDIO R
4 5
IN STEREO OUT
6 7
8
6
Включите монитор кнопкой 2.
Кнопкой 8 включите нужный видеовход.
Структура экранного меню (OSD)
Экранное меню (OSD) позволяет контролировать и настраивать различные параме-
тры и функции в соответствии с требованиями пользователя.
Меню «Изображе-
ние» (при активном
входе AV)
Меню «Изображение»
имеет вид:
Контраст - Служит для ре-
гулировки уровня контраст-
ности изображения.
Яркость - Служит для ре-
гулировки яркости изобра-
жения.
Насыщ-ть - Служит для ре-
гулировки цветовой насы-
щенности изображения.
Резкость - Позволяет регу-
лировать резкость изобра-
жения.
Цветовая тем-ра - По-
зволяет устанавливать три
уровня цветовой температуры: Обычный, Тёплый, Холодный.
Ф-т изобр - формат изображения «Полный» (Full) и «Увеличенный» (Zoom)
Изображение -
Предусмотрено три типа настроек изображения: FAVORITE (Люби-
мый), NORMAL 1 (Стандартный 1), NORMAL 2 (Стандартный 2).
Пользователь выбирает тот режим, который наиболее подходит к используемой
7
