RT SC-2 Эксплуатация
wc_tx001474ru.fm 43

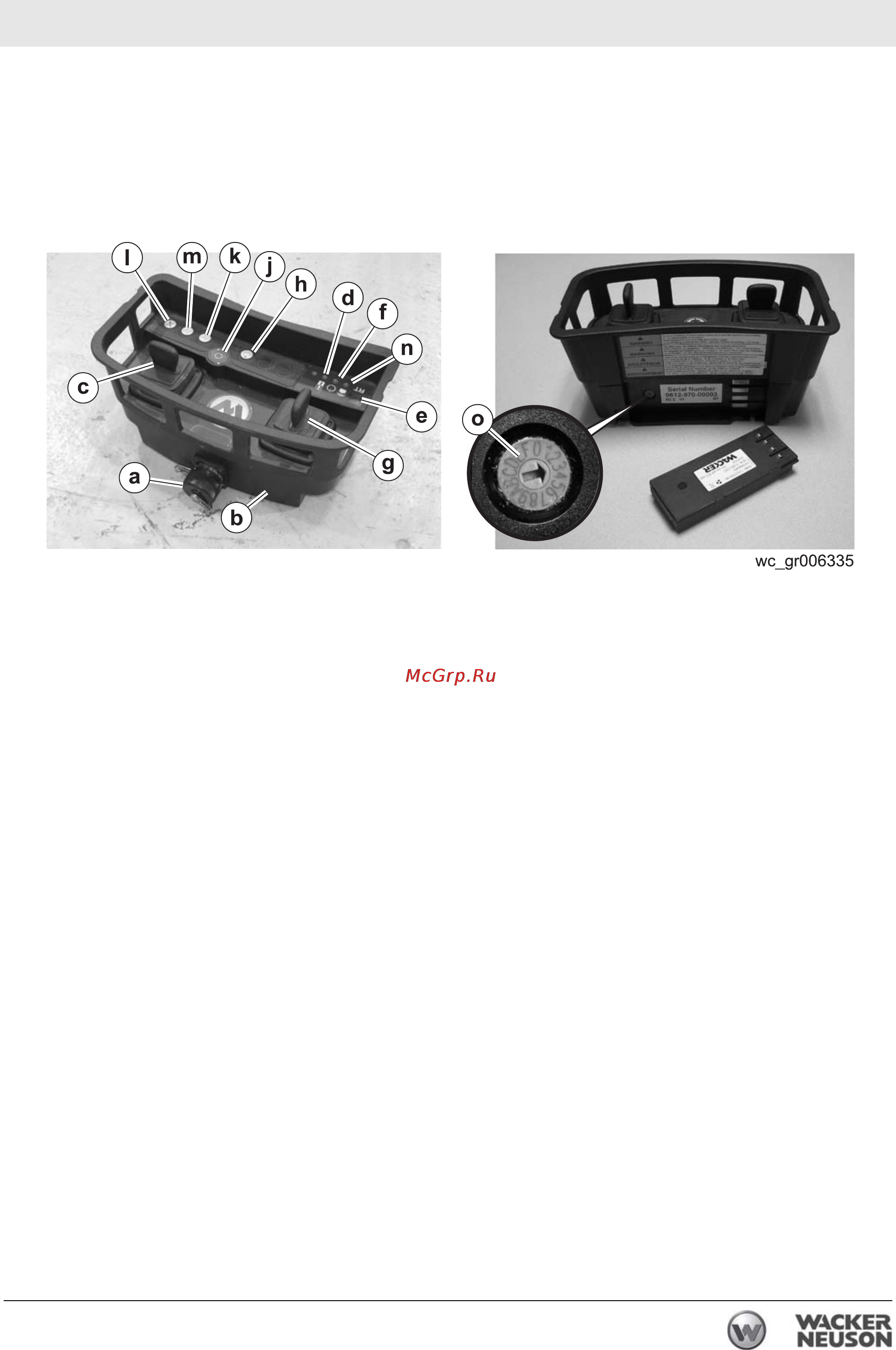

Это поворотный переключатель, который определяет канал
передачи данных для передатчика. Если в передатчике и в
модуле преобразователя задать одинаковые каналы, передатчик
сможет управлять машиной.
3.8 Система инфракрасного излучения и каналы управления
См. рис.: wc_gr003923
Инфракрасная система состоит из трех компонентов: передатчик
SmartControl™ SC-2 (a), принимающие глазки (b) и модуль
преобразователя (c).
Принимающие глазки расположены в верхней части машины под
защитными линзами. Они принимают, фильтруют и усиливают
передаваемые инфракрасные сигналы. Они состоят из
следующих элементов:
• встроенный предварительный усилитель входного сигнала
• корректор инфракрасного сигнала, препятствующий влиянию
внешнего света
•
Частотный диапазон — 500 кГц
На основании (внизу) каждого глазка имеется желтый светодиод
(d). Горящий желтый светодиод указывает на следующее:
• На глазок подается электропитание. Светодиод горит первые
1–2 секунды с начала подачи питания (ключ переключения
включен).
