Турникет-трипод электромеханический PERCo-TTR-04.1
9
На лицевой панели корпуса ПДУ расположены три кнопки для задания режимов
работы турникета. Над кнопками расположены индикаторы. Средняя кнопка (далее
по тексту – кнопка STOP) предназначена для переключения турникета в режим
«Запрет прохода». Левая и правая кнопки предназначены для разблокировки
турникета в выбранном направлении.
ПДУ подключается к плате CLB гибким многожильным кабелем (11) через клеммную
колодку XT1.L (см. рис. 5 и 12).
Изменить ориентацию ПДУ относительно установки турникета (если по месту
установки турникет обращен к оператору не лицевой, а тыльной стороной) можно,
поменяв местами провода от ПДУ, подключаемые на контакты Unlock A и Unlock B, а
также Led A и Led B соответственно (см. рис. 5 и 12).
На плате CLB (см. рис. 5) расположены:
• X1 (Control) – разъем для подключения механизма управления (с помощью
кабеля турникета подключается к разъему X1 механизма управления);
• XT1.L (In) – клеммная колодка для подключения ПДУ / устройства РУ / входов
для управления от контроллера СКУД, а также подключения устройства,
подающего команду аварийной разблокировки;
• XT1.H (Out) – клеммная колодка для подключения сирены и выходов,
информирующих контроллер СКУД о состоянии турникета;
• XT2 (Detector) – клеммная колодка для подключения ДКЗП;
• XT3 (+12VDC) – клеммная колодка для подключения источника питания
турникета;
• XT4 (Light A) и XT5 (Light B) – клеммные колодки для подключения выносных
индикаторов (открыто / закрыто, по одному для каждого направления);
• J1 – разъем для выбора режима управления;
• J2 – технологический разъем для программирования.

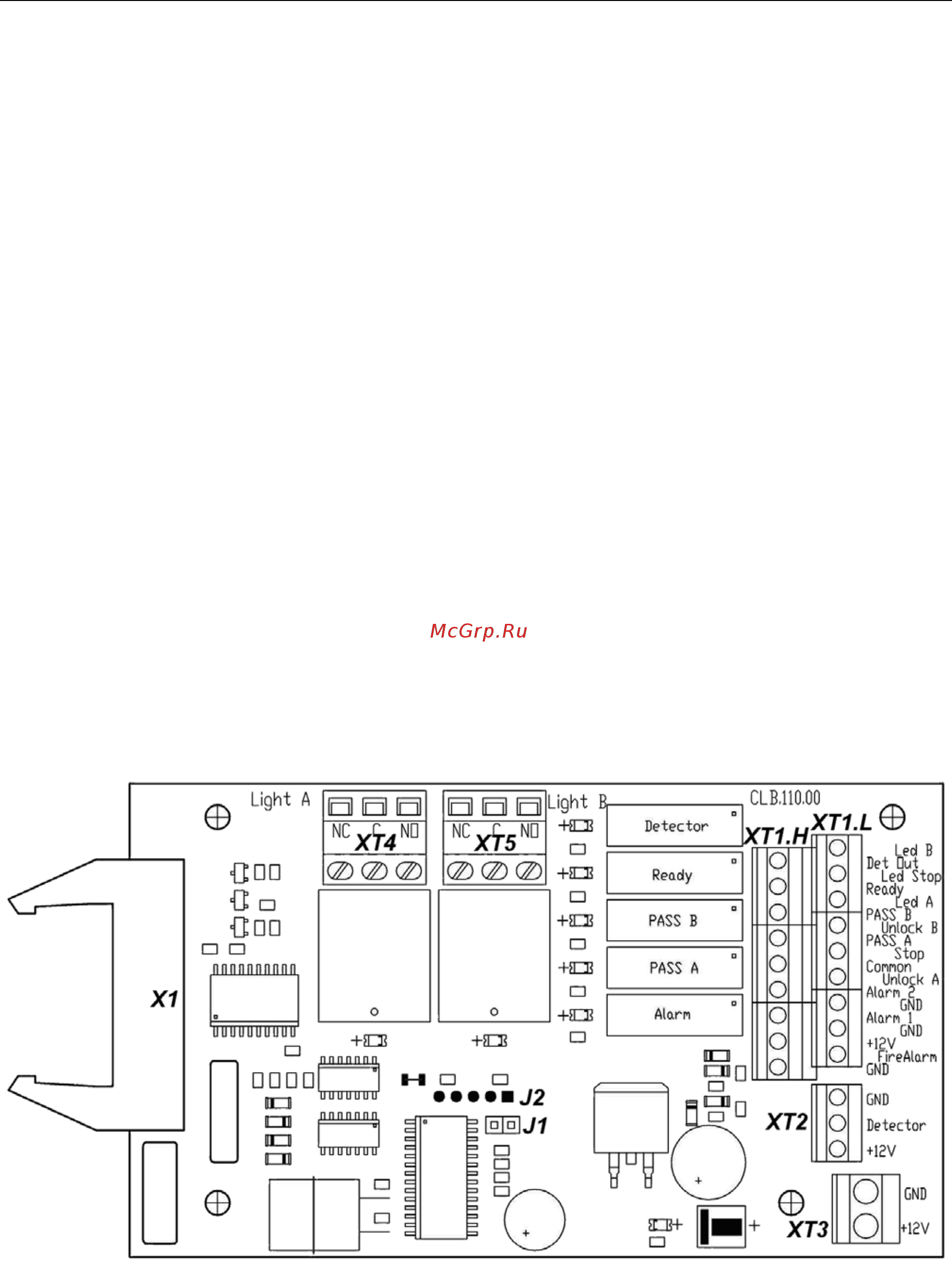

Рисунок 5. Внешний вид платы CLB
