PERCo PERCo-LC85.4 Руководство по эксплуатации онлайн
ГАРАНТИЙНЫЙ ТАЛОН
ОТРЫВНОЙ ТАЛОН на гарантийный ремонт
линия отреза
линия отреза
1. НАЗНАЧЕНИЕ
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4. УСЛОВИЯ ЭКСПЛУАТАЦИИ
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

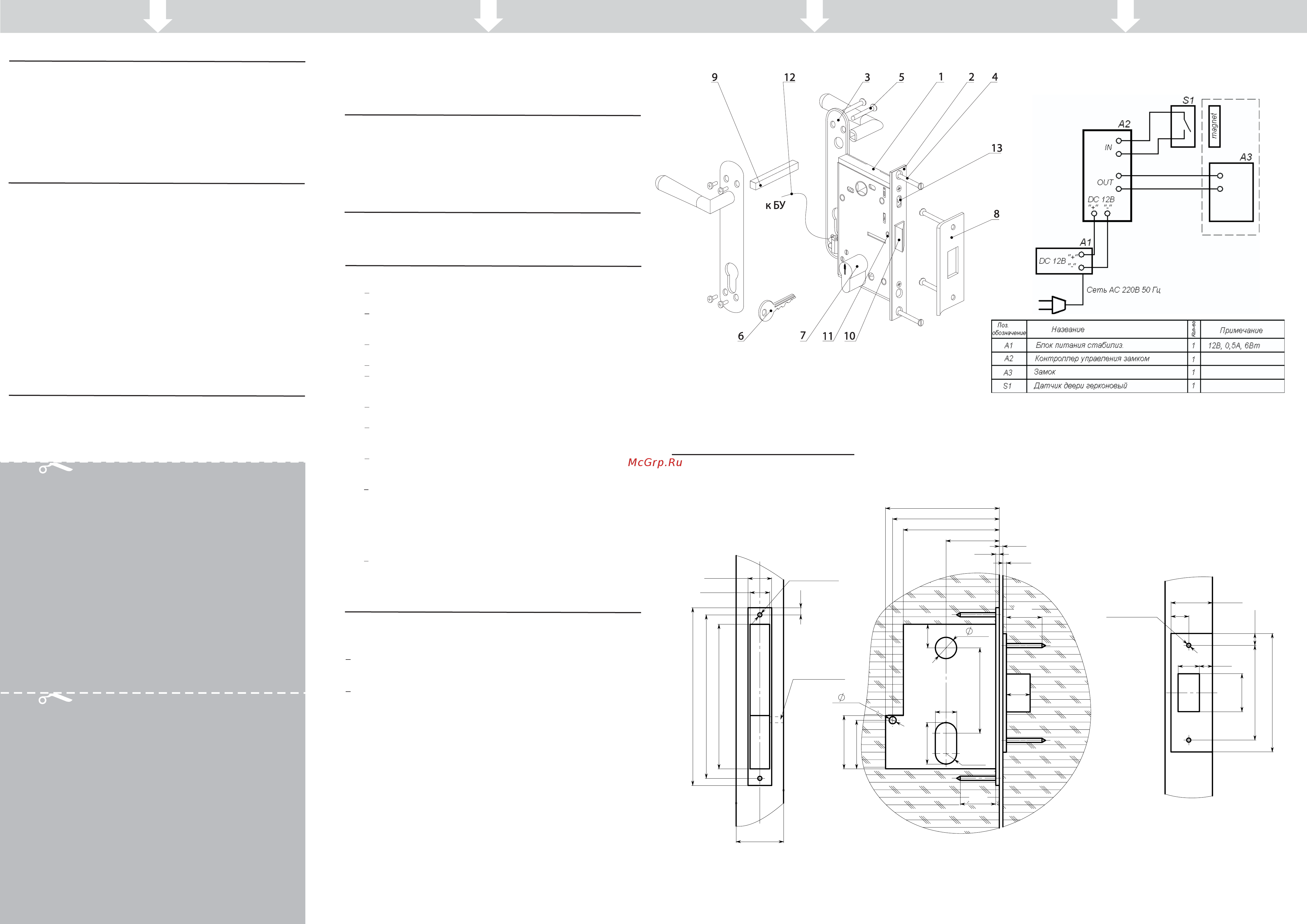

Рис.1 Состав и внешний вид замка.
*1.Замок; 2. Накладка; 3. Ручка с декоративными накладками ;
4. Шуруп 3,5х25; 5. Винт с ответной частью*; 6. Ключ*; 7. Механизм
секретности*; 8. Планка запорная; 9. Стержень*; 10. Ригель; 11. Винт;
12. Кабель управления*;13. Переключатель режима.
- детали не входят в комплект поставки (поставляются опционально
или приобретаются потребителем самостоятельно).
*
Рис.2 Схема подключения замка
Рис.3 Разметка отверстий под замок
Состав и внешний вид замка показаны на рис.1.
1
2
3
4
3. КОМПЛЕКТ ПОСТАВКИ
7. ПРИНЦИП ДЕЙСТВИЯ
Замок дверной врезной электромеханический PERCo-LС85.4 (в
дальнейшем – замок) предназначен для запирания легких и средних
внутренних дверей офисов и административных помещений.
Замок может устанавливаться на деревянные и каркасные
неметаллические двери толщиной от 38 до 50 мм. Он универсален,
поскольку может устанавливаться как на правые, так и на левые двери
с использованием стандартного механизма секретности (см. п. 6).
Замок предназначен для использования в качестве
исполнительного устройства в составе систем контроля и управления
доступом.
Технические характеристики замка отвечают требованиям ГОСТ
538-2001 и ГОСТ 5089-2003.
По устойчивости к несанкционированному доступу (НСД) замок
относится к средствам нормальной устойчивости по ГОСТ Р 51241-
2008.
Прочность и стойкость замка к вскрытию соответствует 1 классу по
ГОСТ 5089-2003.
Напряжение управляющего сигнала, В ....................................11 – 13
Ток рабочий, А......................................................................0,08 - 0,12
Тип механизма секретности .......................штифтовой цилиндровый
Вылет ригеля замка, дневной режим, не менее, мм .......................11
Вылет ригеля замка, ночной режим, не менее, мм ......................18,5
Класс устройства................................................ нормально открытый
Г
абаритные размеры, мм ................................................. 105×20×170
Межцентровое расстояние, мм ........................................................85
Средняя наработка на отказ, срабатываний , ........ не менее 200000
Средний срок службы, лет ................................................не менее 8
Класс защиты ...............................................ІІІ по ГОСТ Р МЭК 335-1
Масса замка,
кг
................................................................ не более 0,5
Замок врезной электромеханический, шт. ......................................1
Планка запорная, шт. .......................................................................1
Шурупы 3,5×2 5 DIN7982, шт. .......................................................... 4
Коробка упаковочная, шт. .................................................................1
Руководство по эксплуатации, шт. .................................................. .1
Шаблон разметочный,
шт.
................................................................2
Механизм секретности с комплектом ключей, ручки с
декоративными накладками и элементы крепления, кабель управления
в комплект поставки не входят. Они поставляются компанией PERCo
дополнительно или приобретаются потребителем самостоятельно.
Замок LC85.4 предназначен для эксплуатации в нерегулярно
отапливаемых помещениях и помещениях с искусственно
регулируемыми климатическими условиями (исполнение УХЛ4 по
ГОСТ 15150-69).
Значение рабочей температуры окружающего воздуха при
эксплуатации от +1°С до +45°С.
Рабочее значение относительной влажности воздуха 75% при
+15°С.
Требования безопасности замка соответствуют ГОСТ Р МЭК 335-1-94.
По способу защиты человека от поражения электрическим током замок
относится к изделиям III класса по ГОСТ Р МЭК 335-1-94, п.2.4.10.
Особенности замка:
корпусные детали замка и запорная планка имеют
антикоррозионное покрытие;
конструкция замка устойчива к самопроизвольному открытию
и к самопроизвольной смене режима работы, например, от
удара по двери;
кабель управления замком подводится по полотну двери с
гибкой развязкой;
замок имеет низкое энергопотребление;
конструкция замка не требует проведения профилактических
работ и применения смазки потребителем на весь период
эксплуатации;
расстояние от центра ручки до центра механизма
секретности – 85 мм;
универсальность конструкции позволяет устанавливать замок
на «правые» и «левые» двери за счет переориентации скоса
ригеля при монтаже;
замок управляется дистанционно с помощью контроллера
СКУД (в поставку не входит).
Унификация конструкции позволяет:
применять в замке стандартные штифтовые цилиндровые
механизмы секретности европейского стандарта EuroDIN (V
DIN 18254), например, механизмы секретности типа 8809,
8209, 8259 фирмы ISEO (Италия) или механизмы секретности
серии D фирмы Wilco Supply (типа 254 – 274 – 294, 453, 454,
554), а также любые отечественные аналоги механизмов
секретности типа МЦ-1 или МЦ-21 R;
применять накладные принадлежности и ручки ведущих
мировых производителей – фирмы ABLOY, Azbe, GARD,
KALE, CISA и других, что дает возможность потребителю
использовать замок на дверях толщиной до 50 мм.
Замок является нормально открытым устройством и открывается
поворотом ручки после разблокировки стопорного устройства замка.
До момента разблокировки поворот ручки блокируется.
Разблокировка замка производится:
поворотом ключа в механизме секретности против часовой
стрелки до упора с удержанием ключа и последующим поворотом
ручки замка;
снятием управляющего напряжения с клемм замка от контроллера
СКУД и последующим поворотом ручки замка;
После разблокировки и поворота ручки (около 40º) ригель замка
убирается внутрь и появляется возможность открытия двери. Для
закрытия замка, подключенного к СКУД, достаточно просто закрыть
дверь, не поворачивая ручку замка, поскольку ригель замка,
находящегося в дневном режиме, работает в режиме защелки и
убирается внутрь замка за счет имеющегося скоса.
Для нормальной эксплуатации замка в
составе СКУД необходимо
наличие контроллера с возможностью подключения датчика открытия
двери (геркона). Схема подключения замка показана на рис.2.
Подключение замка к контроллеру выполняется без требований к
полярности сигнала. Параметры блока питания А1 должны
соответствовать параметрам контроллера А2.
Для открытия замка контроллер А2 должен снять напряжение с
замка до момента открытия двери (что контролируется по сигналу
геркона, либо выполняется снятием напряжения на определенное
время).
Закрытие двери возможно без сн
ятия управляющего напряжения
на замок.
Если управляющее напряжение с контроллера по каким-то
причинам не снимается, возможно открытие замка ключом (поворот
против часовой стрелки до упора и открытие двери поворотом ручки).
3
25
20
18
18
6
45
41
85
20
45
81
96
25
3
90
3
R
9
35
Отверстие
под кабель
170
158
20
16,5
135
6
38... 50
100
80
35
32
81 11
10
15
2 отв. Ø3
2 отв. Ø3
