PERCo PERCo-LC72.3 Руководство по эксплуатации онлайн
ГАРАНТИЙНЫЙ ТАЛОН
ОТРЫВНОЙ ТАЛОН на гарантийный ремонт
линия отреза
линия отреза
1. НАЗНАЧЕНИЕ
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4. УСЛОВИЯ ЭКСПЛУАТАЦИИ
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

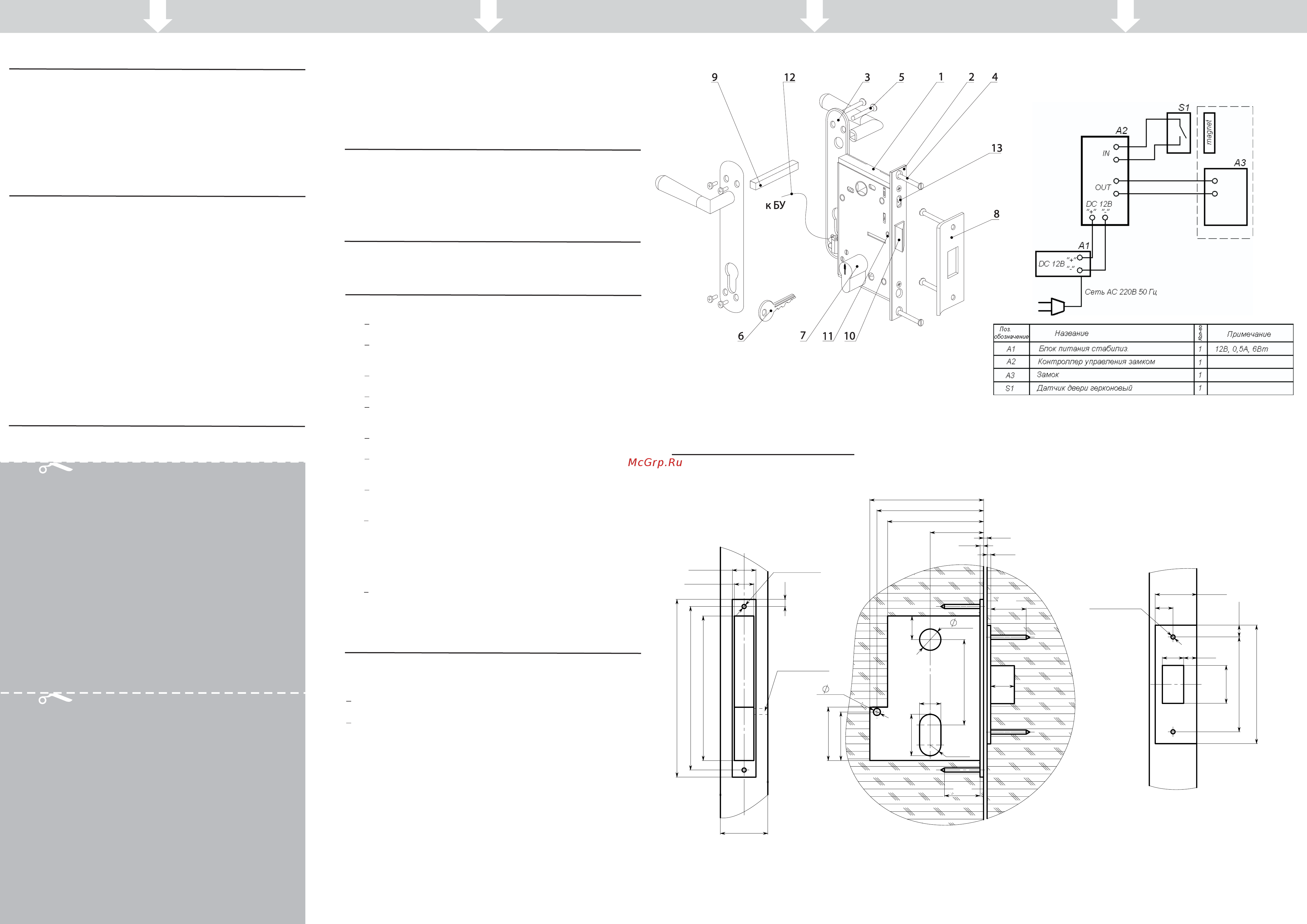

Рис.1 Состав и внешний вид замка.
*1.Замок; 2. Накладка; 3. Ручка с декоративными накладками ;
4. Шуруп 3,5×25; 5. Винт с ответной частью*; 6. Ключ*; 7. Механизм
секретности*; 8. Планка запорная; 9. Стержень*; 10. Ригель; 11. Винт;
12. Кабель управления*;13. Переключатель режима.
- детали не входят в комплект поставки (поставляются опционально
или приобретаются потребителем самостоятельно).
*
Рис.2 Схема подключения замка
Рис.3 Разметка отверстий под замок
Требования безопасности замка соответствуют ГОСТ Р МЭК 335-1-94.
По способу защиты человека от поражения электрическим током замок
относится к изделиям III класса по ГОСТ Р МЭК 335-1-94, п.2.4.10.
Состав и внешний вид замка показаны на рис.1.
1
2
3
4
3. КОМПЛЕКТ ПОСТАВКИ
Замок врезной электромеханический, шт .........................................1
Планка запорная, шт. .........................................................................1
Шурупы 3,5×2 5 DIN7982, шт. .............................................................4
7. ПРИНЦИП ДЕЙСТВИЯ
Замок дверной врезной электромеханический PERCo-LС72.3 (в
дальнейшем – замок) предназначен для запирания легких и средних
внутренних дверей офисов и административных помещений.
Замок может устанавливаться на деревянные и каркасные
неметаллические двери толщиной от 38 до 50 мм. Он универсален,
поскольку может устанавливаться как на правые, так и на левые двери
с использованием стандартного механизма секретности (см. п. 6).
Замок предназначен для использования в качестве
исполнительного устройства в составе систем контроля и управле
ния
доступом.
Технические характеристики замка отвечают требованиям ГОСТ
538-2001 и ГОСТ 5089-2003.
По устойчивости к несанкционированному доступу (НСД) замок
относится к средствам нормальной устойчивости по ГОСТ Р 51241-
2008.
Прочность и стойкость замка к вскрытию соответствует 1 классу по
ГОСТ 5089-2003.
Напряжение управляющего сигнала, В .................................... 11 – 13
Ток рабочий, А ......................................................................0,08 - 0,12
Тип механизма секретности .......................штифтовой цилиндровый
Вылет ригеля замка, дневной режим, не менее, мм .......................11
Вылет ригеля замка, ночной режим, не менее, мм ...................... 18,5
Класс устройства.............................................
... нормально закрытый
Габаритные размеры, мм ................................................. 105×20×150
Межцентровое расстояние, мм ........................................................72
Средняя наработка на отказ, срабатываний , ........ не менее 200000
Средний срок службы, лет ................................................не менее 8
Класс защиты ............................................... ІІІ по ГОСТ Р МЭК 335-1
Масса замка, кг ................................................................ не более 0,5
Коробка упаковочная, шт. ...................................................................1
Руководство по эксплуатации, шт. .................................................. ..1
Шаблон разметочный, шт. ..................................................................2
Механизм секретности с комплектом ключей, ручки с
декоративными накладками и элементы крепления, кабель управления
в комплект поставки не входят. Они поставляются компанией PERCo
дополнительно или приобретаются потребителем самостоятельно.
Замок LC72.3 предназначен для эксплуатации в нерегулярно
отапливаемых помещениях и помещениях с искусственно
регулируемыми климатическими условиями (исполнение УХЛ4 по
ГОСТ 15150-69).
Значение рабочей температуры окружающего воздуха при
эксплуатации от +1°С до +45°С.
Рабочее значение относительной влажности воздуха 75% при
+15°С.
Особенности замка:
корпусные детали замка и запорная планка имеют
антикоррозионное покрытие;
конструкция замка устойчива к самопроизвольному открытию
и к самопроизвольной смене режима работы, например, от
удара по двери;
кабель управления замком подводится по полотну двери с
гибкой развязкой;
замок имеет низкое энергопотребление;
конструкция замка не требует проведения профилактических
работ и применения смазки потребителем на весь период
эксплуатации;
расстояние от центра ручки до центра механизма
секретности – 72 мм;
универсальность конструкции позволяет устанавливать замок
на «правые» и «левые» двери за счет переориентации скоса
ригеля при монтаже;
замок управляется дистанционно с помощью контроллера
СКУД (в поставку не входит).
Унификация конструкции позволяет:
применять в замке стандартные штифтовые цилиндровые
механизмы секретности европейского стандарта EuroDIN (V
DIN 18254), например, механизмы секретности типа 8809,
8209, 8259 фирмы ISEO (Италия) или механизмы секретности
серии D фирмы Wilco Supply (типа 254 – 274 – 294, 453, 454,
554), а также любые отечественные аналоги механизмов
секретности типа МЦ-1 или МЦ-21 R;
применять накладные принадлежности и ручки ведущих
мировых производителей – фирмы ABLOY, Azbe, GARD,
KALE, CISA и других, что дает возможность потребителю
использовать замок на дверях толщиной до 50 мм.
Замок является нормально закрытым устройством и открывается
поворотом ручки после разблокировки стопорного устройства замка.
До момента разблокировки поворот ручки блокируется.
Разблокировка замка производится:
после поворота ключа в механизме секретности до упора с
удержанием ключа и последующим поворотом ручки замка;
подачей управляющего напряжения на клеммы замка от
контроллера СКУД и последующим поворотом ручки замка;
После разблокировки и поворота ручки (около 40º) ригель замка
убирается внутрь и появляется возможность открытия двери. Для
закрытия подключенного к СКУД замка достаточно просто закрыть
дверь, не поворачивая ручку замка, поскольку ригель замка убирается
внутрь корпуса за счет имеющегося скоса.
Для нормальной эксплуатации замка в составе СКУД необходимо
наличие контроллера с возможностью подключения датчика открытия
двери (геркона). Схема подключения замка показана на рис.2.
Для открытия замка контроллер А2 должен подать напряжение на
замок и удерживать поданное напряжение до момента открытия двери
(что возможно по сигналу геркона, либо подачей сигнала заданной
длительности).
Закрытие двери возможно без подачи управляющего напряжения
на замок.
3
25
20
18
18
6
45
41
72
20
45
81
96
25
3
90
3
R
9
35
Отверстие
под кабель
2 отв. Ø3
150
138
20
16,5
122
6
38... 50
100
80
35
32
81 11
10
15
2 отв. Ø3
