Руководство по эксплуатации
– демпфирующее устройство, обеспечивающее плавную бесшумную работу
поворотного механизма;
– блокирующее устройство, предотвращающего возможность
несанкционированного прохода;
o устройства электромеханической разблокировки планки преграждающей.
5.2.2 Блок индикации
Блоки индикации (5) расположены в торцевых крышках (6) стойки ЭП и
предназначены для информирования пользователей о текущем состоянии
направлений прохода ЭП и установленных РКД. Индикация ЭП при подаче команд
управления от ПДУ указана в табл. 7. Блок индикации имеет три мнемонических
индикатора.
–
Зеленый индикатор разрешения прохода.
ЭП разблокирована в данном направлении.
–
Желтый индикатор ожидания команды (предъявления карты).
ЭП заблокирована в данном направлении.
–
Красный индикатор запрета прохода.
ЭП заблокирована в данном направлении.
Рисунок 3. Мнемонические индикаторы блока индикации
5.2.3 ПДУ
ПДУ (13) выполнен в виде небольшого настольного прибора в корпусе из
ударопрочного АБС-пластика и предназначен для задания и индикации режимов
работы при ручном управлении ЭП. Внешний вид и габаритные размеры ПДУ
показаны на рис. 4.

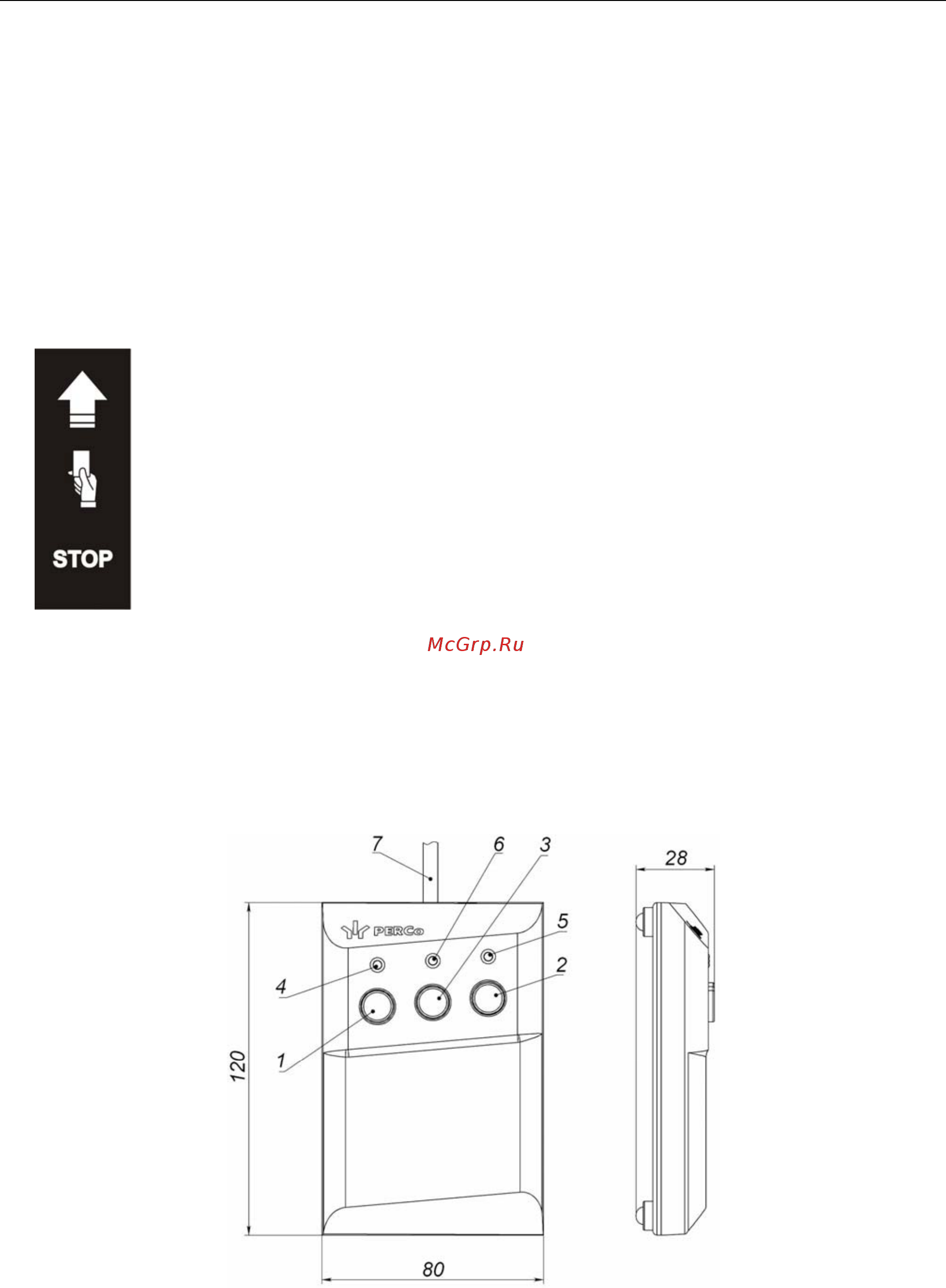

Рисунок 4. Общий вид и габаритные размеры ПДУ
1, 2, 3 – кнопки LEFT, RIGHT, STOP для задания режимов работы;
4, 5 – зеленые световые индикаторы «Left», «Right»;
6 – красный световой индикатор «Stop»; 7 – кабель ПДУ
10
