Электронная проходная PERCo-KTС01.4A
Количество релейных выходов встроенного контроллера ........................................... 2
Стандарт интерфейса связи .......................................................... Ethernet (IEEE 802.3)
Примечание:
Встроенному контроллеру ЭП на этапе производства заданы: уникальный
физический MAC-адрес и сетевой IP-адрес (указан в паспорте ЭП и на плате
контроллера ЭП), маска подсети (255.0.0.0), IP-адрес шлюза (0.0.0.0).
Контроллер поддерживает возможность обновления встроенного ПО через
Ethernet.
Длина кабеля ПДУ
1
, м .................................................................................. не менее 6,6
Степень защиты оболочки .................................................................... IP41 по EN 60529
Класс защиты от поражения электрическим током ............. III по ГОСТ Р МЭК335-1-94
Средняя наработка на отказ, проходов............................................. не менее 1 500 000
Средний срок службы, лет .............................................................................................. 8
Web-интерфейс............................................................................................................ есть
Габаритные размеры, мм:
с опущенной преграждающей планкой ......................................... 1170×240×1030
с преграждающей планкой в рабочем положении ....................... 1170×750×1030
Масса (нетто), кг ............................................................................................. не более 68

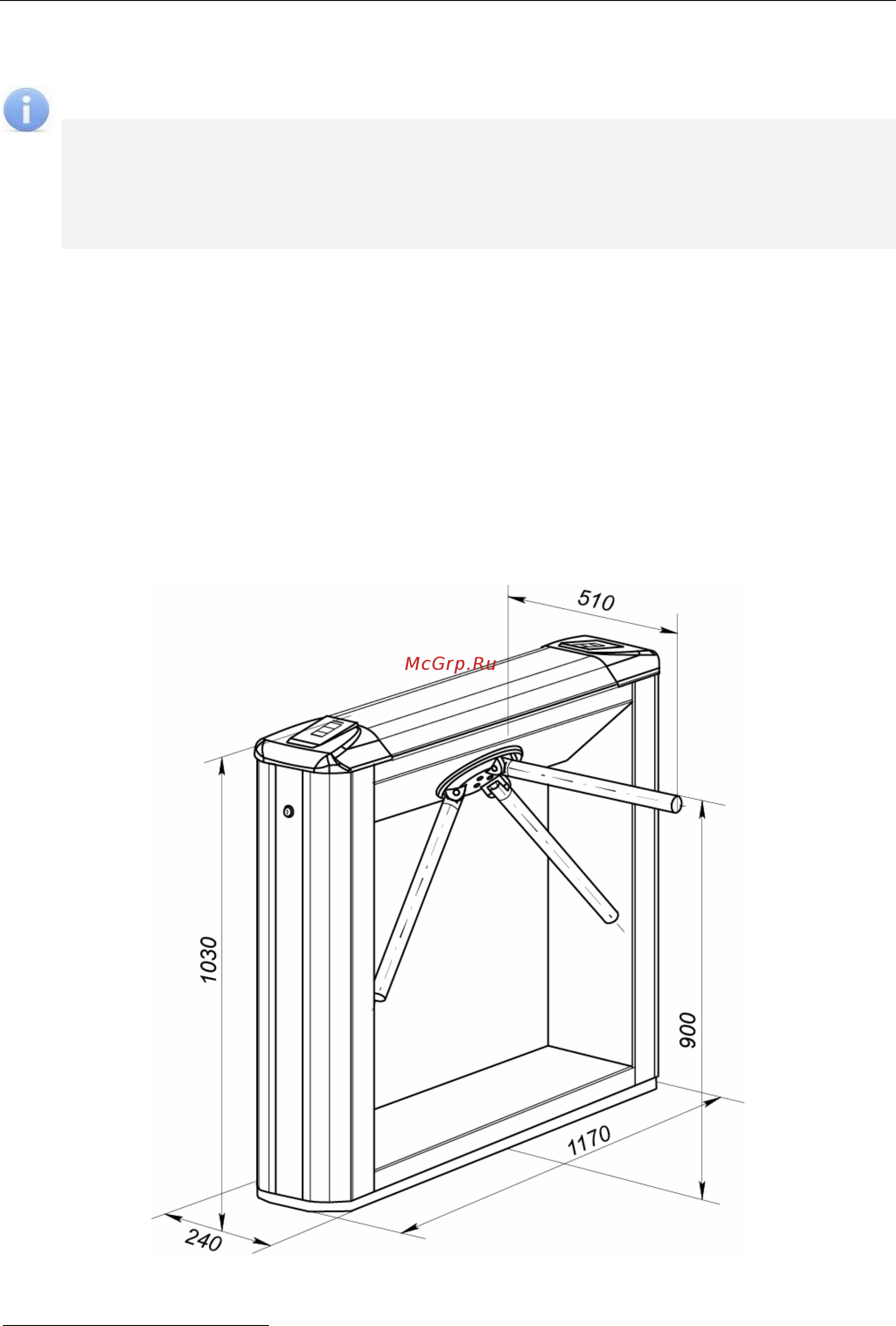

Рисунок 1. Габаритные размеры ЭП
1
Максимальная длина кабеля ПДУ – 40 м (поставляется под заказ).
5
