Электронная проходная PERCo-KTС01.4A

На лицевой панели ПДУ расположены три кнопки для задания режимов работы ЭП.

Средняя кнопка STOP предназначена для блокирования возможности прохода через

ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для

разблокировки ЭП в выбранном направлении. Над кнопками расположены световые

индикаторы для индикации установленного режима работы ЭП. Доступные при

ручном управлении ЭП режимы работы и индикация на ПДУ указаны в табл. 7.

5.2.4 Контроллер ЭП

Внутри стойки ЭП установлен контроллер PERCo-CT03 (далее – контроллер ЭП).

На плате контроллера ЭП установлены: микроконтроллер, энергонезависимая

память, энергонезависимый RTC-таймер (часы реального времени), разъемы для

конфигурирования ЭП и клеммные колодки для подключения внешних связей.

Контроллер ЭП:

 обрабатывает поступающие на входы управления сигналы;

 получает от встроенных бесконтактных считывателей идентификаторы

предъявленных карт доступа и сравнивает их со списком идентификаторов,

хранящимся в энергонезависимой памяти контроллера,

 с учетом прав доступа принимает решение о разрешении / запрете прохода;

 следит за сигналами от оптических датчиков поворота преграждающих планок,

 формирует управляющие сигналы на механизм управления узла вращения ЭП;

 осуществляет обмен данными по сети Ethernet с базой данных СКУД;

 управляет индикацией на блоках индикации ЭП и на ПДУ.

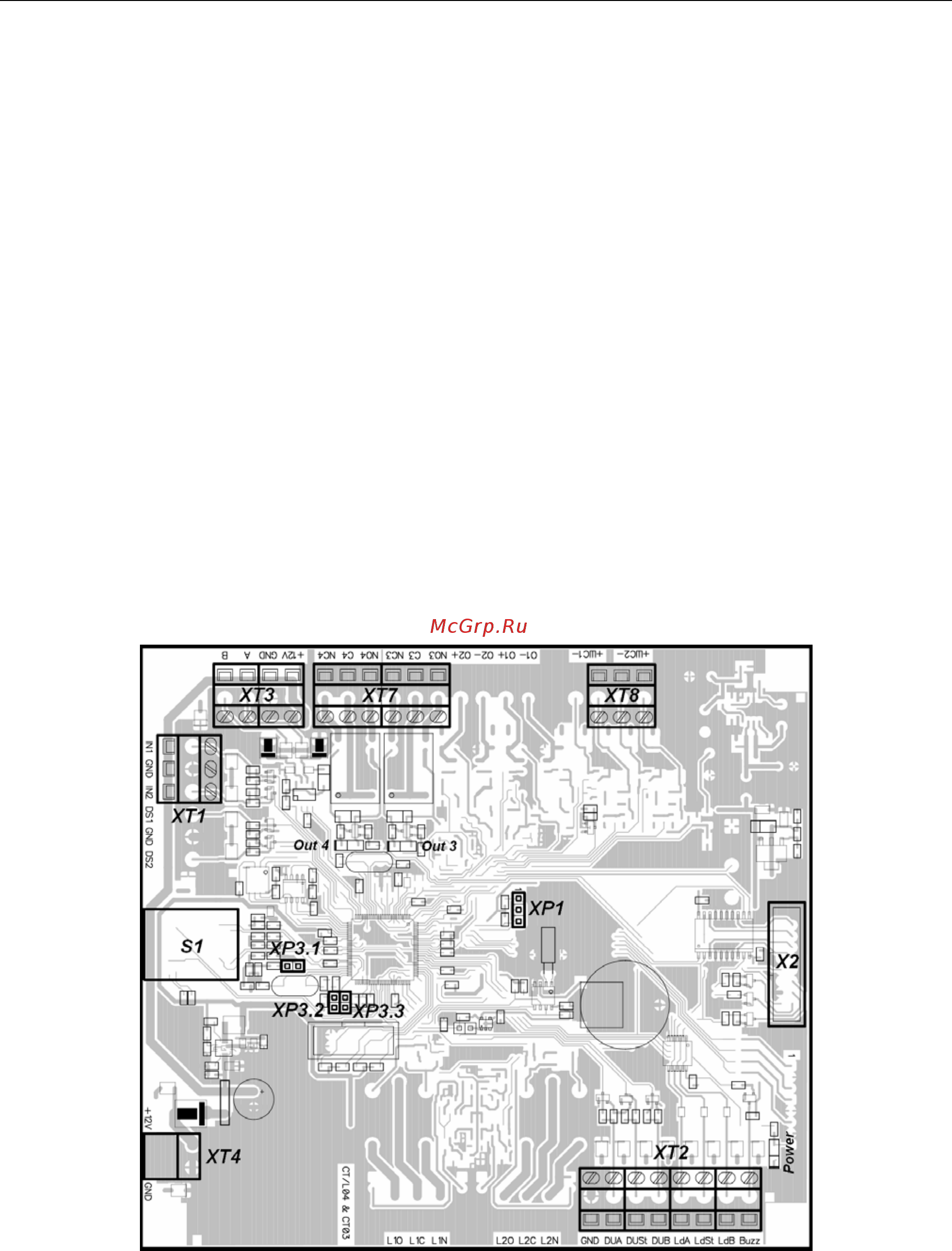

Рисунок 5. Внешний вид платы контроллера ЭП

Внешний вид контроллера показан на рис. 5. На рисунке обозначены:

 X2 (Control) – разъем для подключения механизма управления ИУ.

 XT1 (In) – клеммная колодка для подключения к входам контроллера выхода

картоприемника «Авария», а также выходов дополнительного оборудования.

Конфигурация входов возможна только в ПО PERCo-S-20 (см. разд. 5.4.1).
