Стойка-считыватель PERCo-IRP01

7. Демонтируйте основание из стойки-считывателя. Для этого, используя

шестигранный ключ S5, ослабьте, повернув по часовой стрелке два винта,

крепящие основание к корпусу стойки. Доступ к винтам осуществляется через

отверстия, расположенные в нижней части корпуса стойки-считывателя

(см. рис. 1).

8. Протяните кабель через центральное отверстие в основании диаметром

16 мм (см. рис. 5).

9. Закрепите основание на установочной поверхности с помощью анкерных

болтов. При установке контролируйте вертикальность его расположения с

помощью уровня. (В случае использования анкерных болтов PFG IR 8-20

фирма «SORMAT», для крепления основания используйте ключ S6).

10. Проложите соединительный кабель в кабельном канале и пропустите внутри

стойки-считывателя.

11. Установите стойку на основание и закрепите на нем. Для этого, используя

торцовый

ключ S5, затяните, повернув против часовой стрелки, два винта,

крепящие основание к металлической трубе стойки (см. рис. 1). Доступ к

винтам осуществляется через отверстия, расположенные в нижней части

корпуса стойки-считывателя

12. Проложите кабель внутри стойки-считывателя, закрепите его и подключите к

плате считывателя согласно схемам подключения, изображенным на рис. 6

или рис. 7.

13. Аккуратно установите сборку «стекло – ЖКИ – плата» на место и

зафиксируйте с помощью двух установочных винтов М4, расположенных в

верхней части корпуса стойки-считывателя (см. рис. 1). Ключ шестигранный

S2 – в комплекте поставки, винты закручиваются заподлицо с корпусом

стойки-считывателя.

14. Подключите кабель к контроллеру СКУД согласно схемам подключения,

изображенным на рис. 6 или рис. 7.

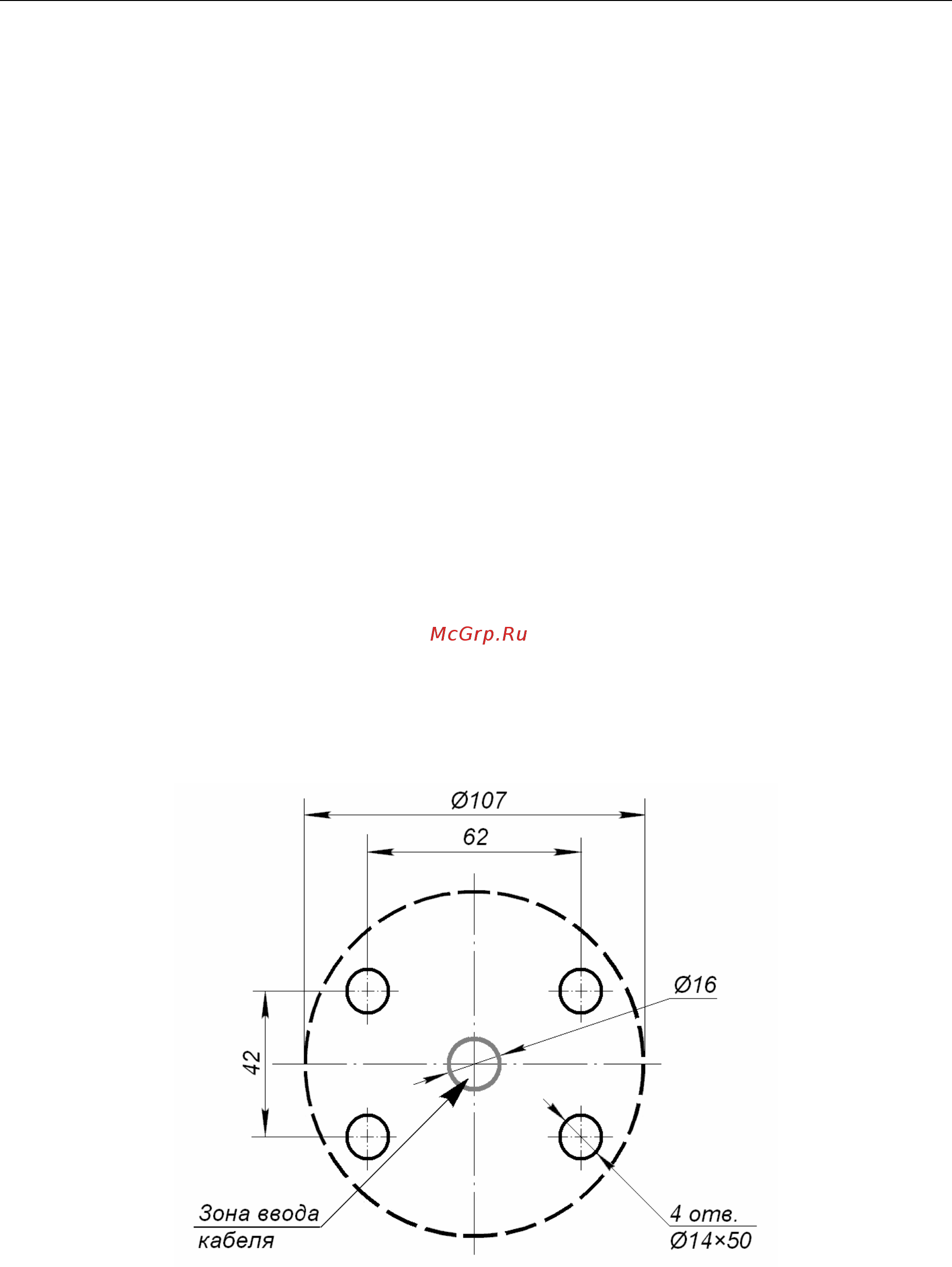

Рисунок 5. Разметка отверстий для установки IRP01

(пунктиром показаны габариты изделия)
