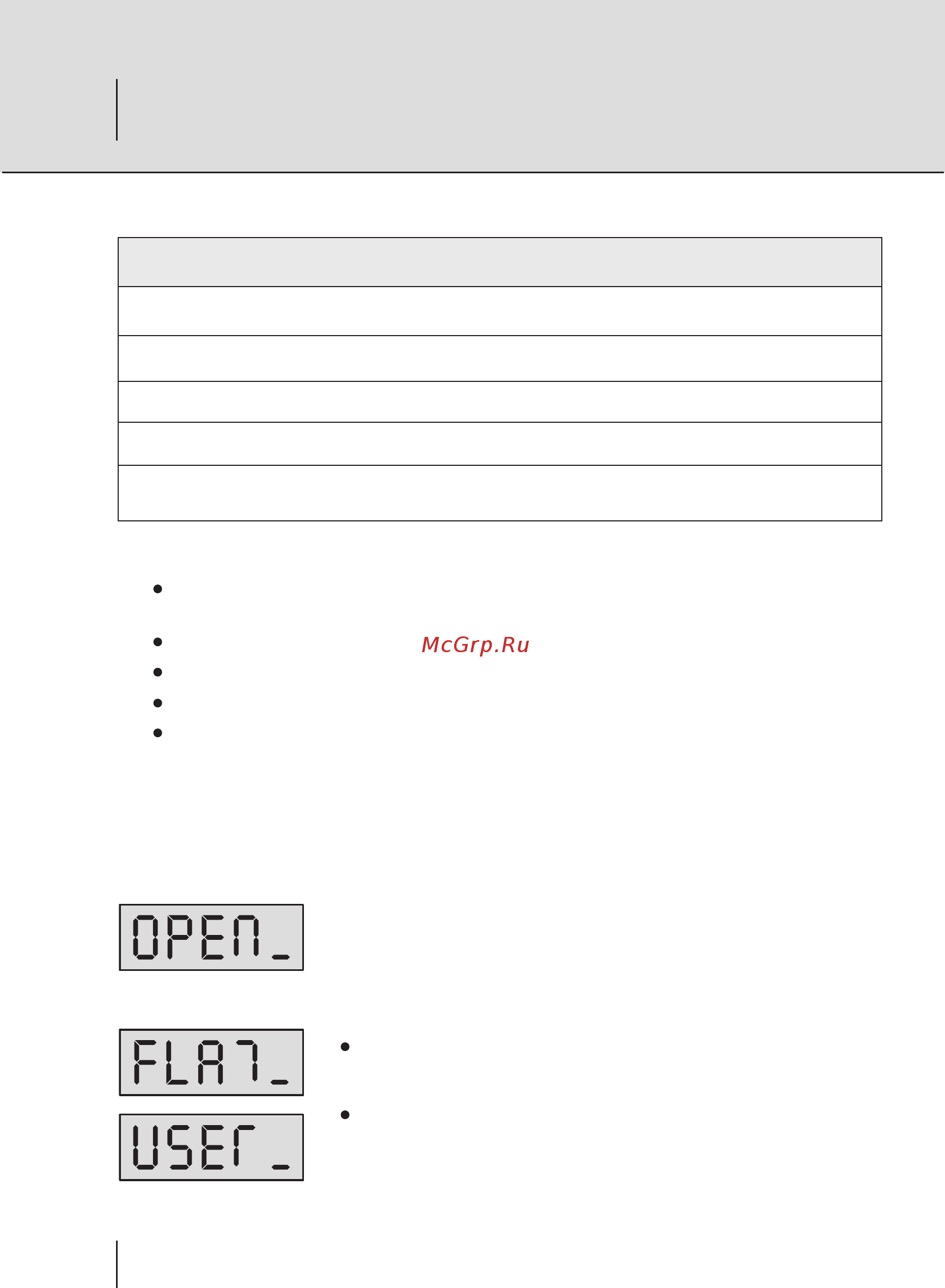

РАБОТА БЛОКА ВЫЗОВА
Номер ошибки Значение
Ошибочный набор с клавиатуры или чтение незаписанного
ключа
Обрыв линии или в квартире отсутствует (отключена) трубка
Короткое замыкание линии
Попытка вызова квартиры с блокированной связью
Нажата кнопка «В» в дежурном режиме при запрете
индивидуальных кодов
Блоком вызова также формируются специальные звуковые сигналы:
сигнал “Набор” кратковременный тональный сигнал для подтверждения
нажатия кнопок;
сигнал “Вызов” дублирующий сигнал вызова, посылаемого абоненту;
сигнал “Входите” сопровождающий открывание электромагнитного замка;
сигнал “Ошибка” формируемый при какой-либо ошибке пользователя;
сигнал “Занято” формируемый при попытке вызова занятой линии.
Возможно открывание электромагнитного замка набором общего кода (толь-
ко при включенном режиме открывания набором общего кода). Для этого на клави-
атуре набирают код, содержащий 4 цифры (для БВ с ПО версии 410 код соддержит 5
цифр, при наборе первым набирается «0» и далее – 4 цифры кода), и нажимают «В»,
после чего БВ формирует звуковой сигнал “Входите” синхронно с появлением на
индикаторе сообщения:
и разблокирует электромагнитный замок. Если после набо-
ра кода «В» не нажать, то открывание произойдет через 5
секунд.
Возможно также открывание замка набором индивидуального кода. Для этого
на БВ последовательно производятся следующие действия:
нажимается кнопка «В», на индикаторе появляется со-
общение:
набирается номер квартиры и нажимается кнопка «В»,
на индикаторе появляется сообщение:
