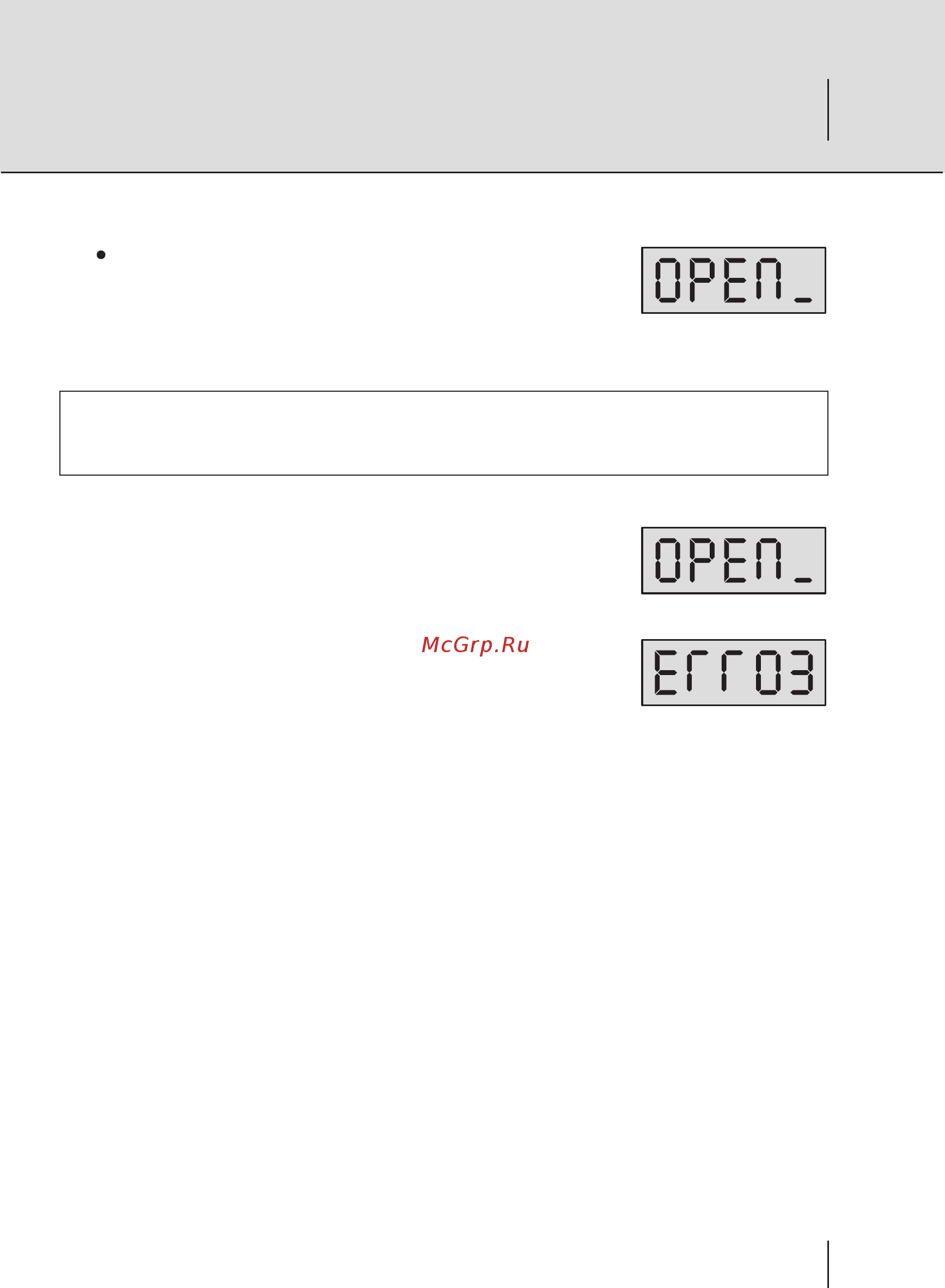

набирается индивидуальный четырехразряд-
ный код, нажимается кнопка «В», БВ форми-
рует звуковой сигнал “Входите” синхрон-
но с появлением на индикаторе сообщения:
и разблокирует электромагнитный замок.
Система имеет защиту от подбора кода. После трех неправильных попы-
ток ввода любого из кодов блок вызова блокирует клавиатуру на 1 мин.
Открывание замка возможно также с помощью электронного ключа.
Если ключ поднести к считывателю, БВ формирует звуковой
сигнал “Входите” синхронно с появлением на индикаторе
сообщения:
и разблокирует электромагнитный замок.
БВ при включенном режиме защиты на прикладывание ко-
пий на основе МК2004 и ТМ-08 выдает на индикатор следу-
ющее сообщение:
При разрешении отзвонки, в квартире, к которой приписан прикладываемый ключ,
появляется звуковая сигнализация, состоящая из двух последовательных сигналов
(для БВ с версией программного обеспечения 40Е и выше).
Кнопка «C» служит для возврата системы к исходному состоянию после какой-
либо ошибки пользователя (например, неправильного набора номера квартиры).
13
РАБОТА БЛОКА ВЫЗОВА
Блоки вызова серии DP400. Руководство по эксплуатации
