ELTIS DP400-RDC24 [42/62] Программирование блока вызова
![ELTIS DP400-TDC22 [42/62] Программирование блока вызова](/views2/1264602/page42/bg2a.png)
ПРОГРАММИРОВАНИЕ БЛОКА ВЫЗОВА
42
3. Для перехода к перезаписи версии программы необходимо нажать кнопку «В».
Текущая индикация пропадает. Загрузка новой версии программы длится около

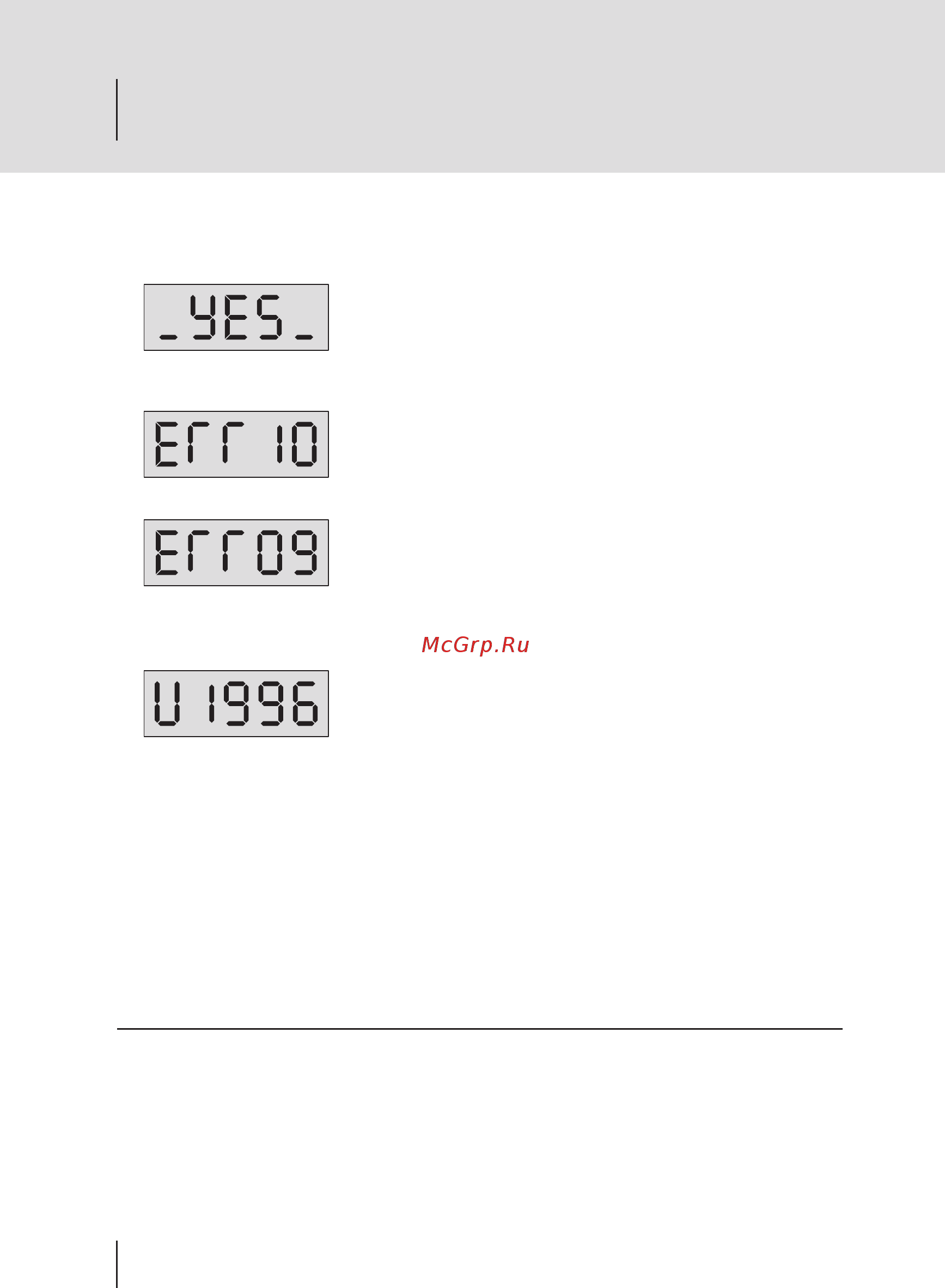

30 сек. В случае успешного окончания изменения версии
программы на индикаторе отображается:
В случае приложения к считывателю носителя информации с версией прошивки,
в которой установлен серийный номер, отличный от серийного номера данного
БВ, на индикаторе появляется сообщение о неправиль-
ном серийном номере новой версии прошивки.
В случае неудачной попытки перезаписи (пропадание связи носителя инфор-
мации со считывателем БВ) на индикаторе появится со-
общение об ошибке связи с ТМ. В этом случае необходимо
нажать кнопку сброса «С», не отнимая носитель инфор-
мации от считывателя. Будет произведена повторная операция записи КФ из
носителя информации в память БВ.
Возможен вариант, когда после появления слайда ошибки, пользователь сна-
чала убирает носитель со считывателя, а затем нажимает
кнопку сброса. В этом случае появляется надпись:
Затем, после повторного прикладывания к считывателю носителя информации,
будет произведена повторная операция записи КФ из носителя информации в
память БВ.
Если во время изменения версии прошивки произошла перезагрузка БВ, то БВ
переходит к непрерывной индикации своего серийного номера. Такое может
произойти в результате сбоя питания или в результате случайного двойного
нажатия кнопки «С» после сбоя связи с носителем информации. Для вывода
БВ из такого режима необходимо приложить к считывателю ключ с версией
прошивки БВ и нажать кнопку «В». Далее происходит процесс заливки с опи-
санными выше исходами.
Преобразование старого конфигурационного файла к виду нового
1. Войти в режим программирования установщиком (см. стр. 26).
2. Нажать кнопку «7» и нажать кнопку «В».
Преобразование необходимо в случае заливки конфигурации с БВ с версией про-
граммы 40Е или более ранней, а также в случае изменения версии прошивки таких
БВ на версию 410. При преобразовании КФ происходит восстановление вызова
Блоки вызова серии DP400. Руководство по эксплуатации
