Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [102/123] 221832
![Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [102/123] 221832](/views2/1264480/page102/bg66.png)

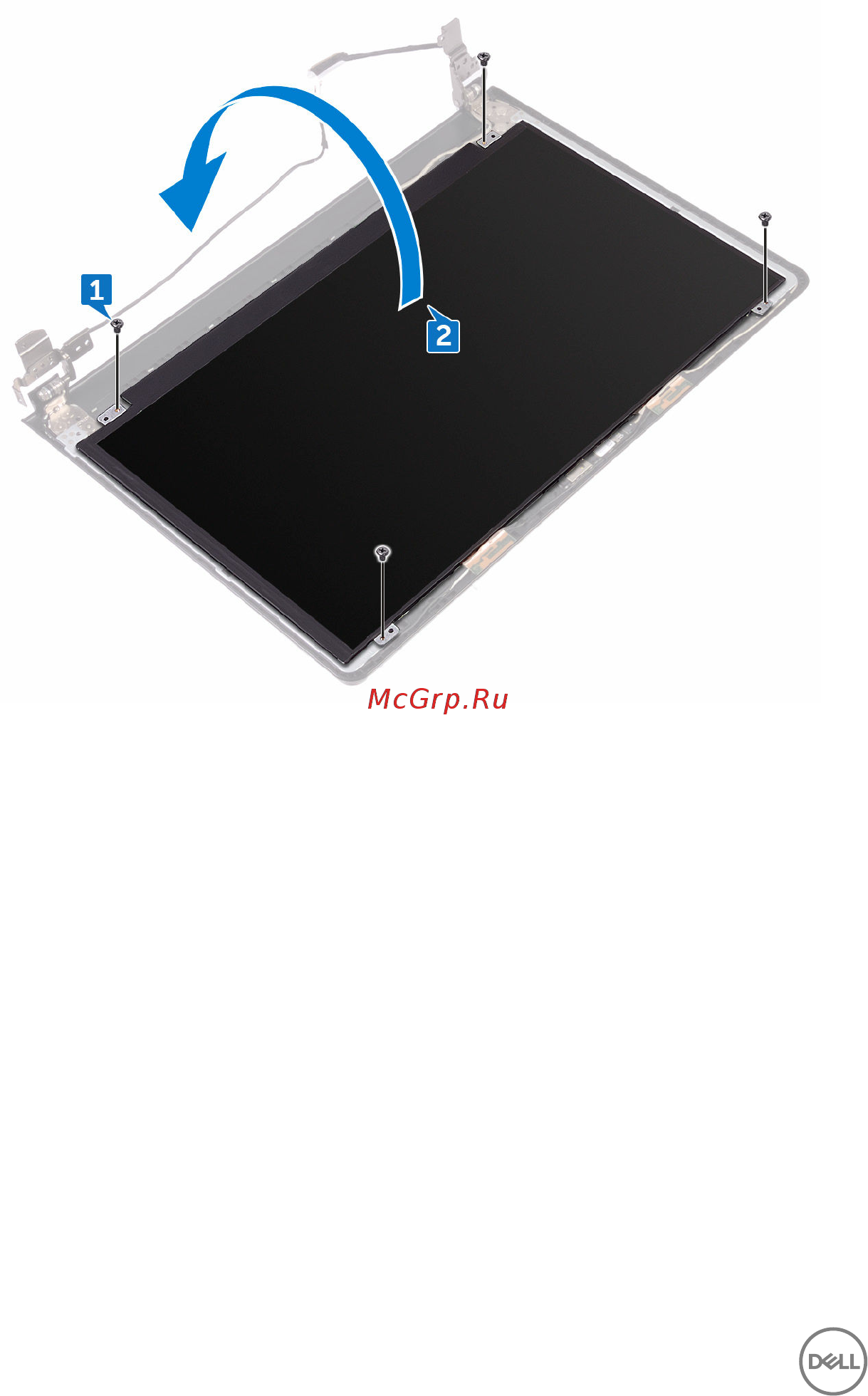

2 Поднимите панель дисплея и переверните ее.
3 Отклейте ленту, которой кабель дисплея крепится к панели дисплея.
4 Откройте защелку и отсоедините кабель дисплея от панели дисплея.
102
