Dell Inspiron 3565, 3565-7923 [50/123] Действия после завершения операции
![Dell Inspiron 3565, 3565-7923 [50/123] Действия после завершения операции](/views2/1264480/page50/bg32.png)

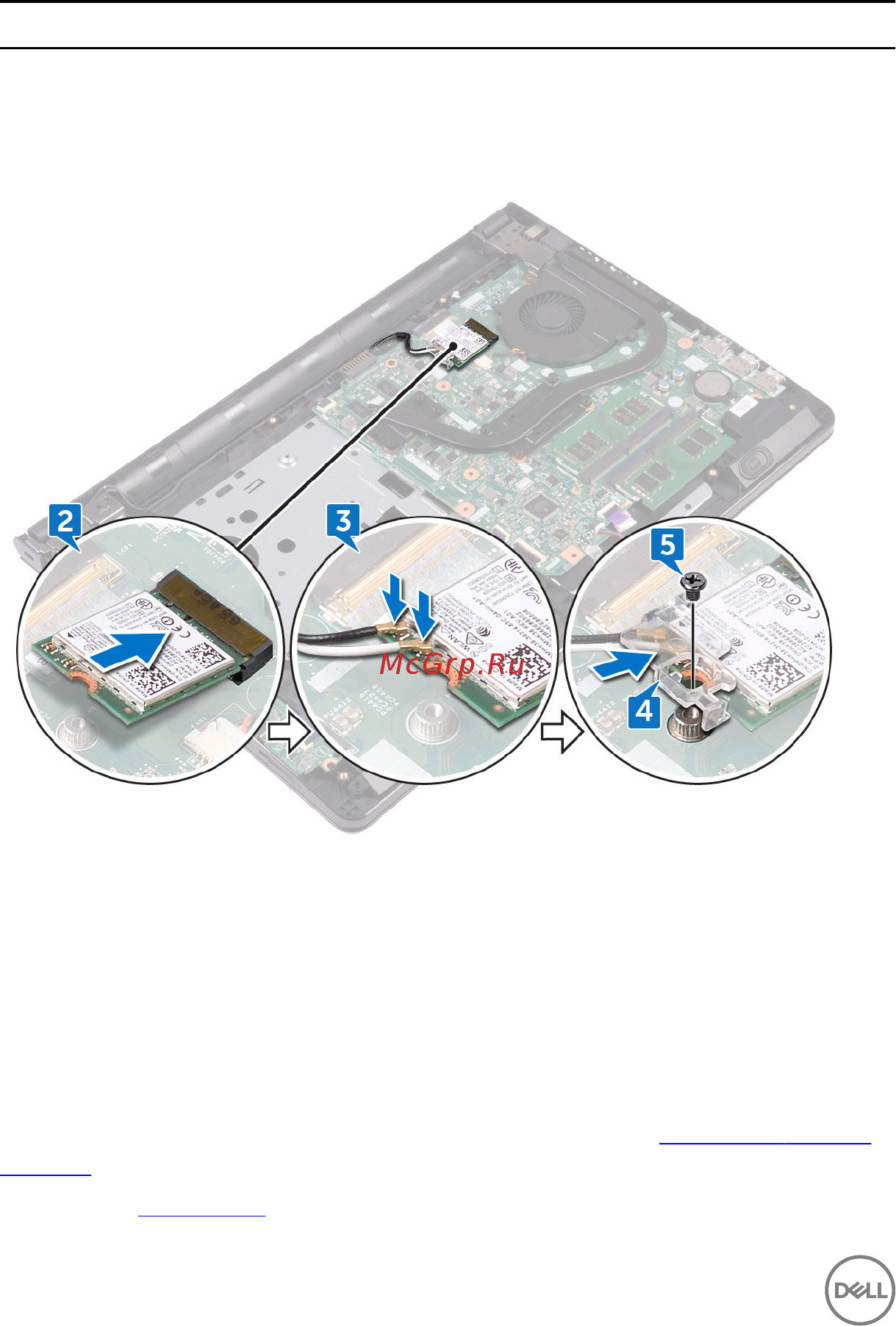

3 Подсоедините антенные кабели к плате беспроводной сети.
В приведенной ниже таблице описывается схема цветов антенных кабелей
платы беспроводной сети, поддерживаемой компьютером:
Таблица 2. Цветовая схема антенных кабелей
Разъемы на плате беспроводной сети Цвет антенного кабеля
Вспомогательный (черный треугольник) Черный
Основной (белый треугольник) Белый
4 Совместите отверстие для винта на консоли платы беспроводной сети с
отверстием для винта на самой плате и на системной плате.
5 Заверните винт крепления консоли платы беспроводной сети к плате
беспроводной сети и к системной плате (M2x3).
Действия после завершения операции
1 Выполните действия, приведенные в шагах 2–8 раздела «Установка нижней
крышки».
2 Установите клавиатуру.
50
