Последовательность действий

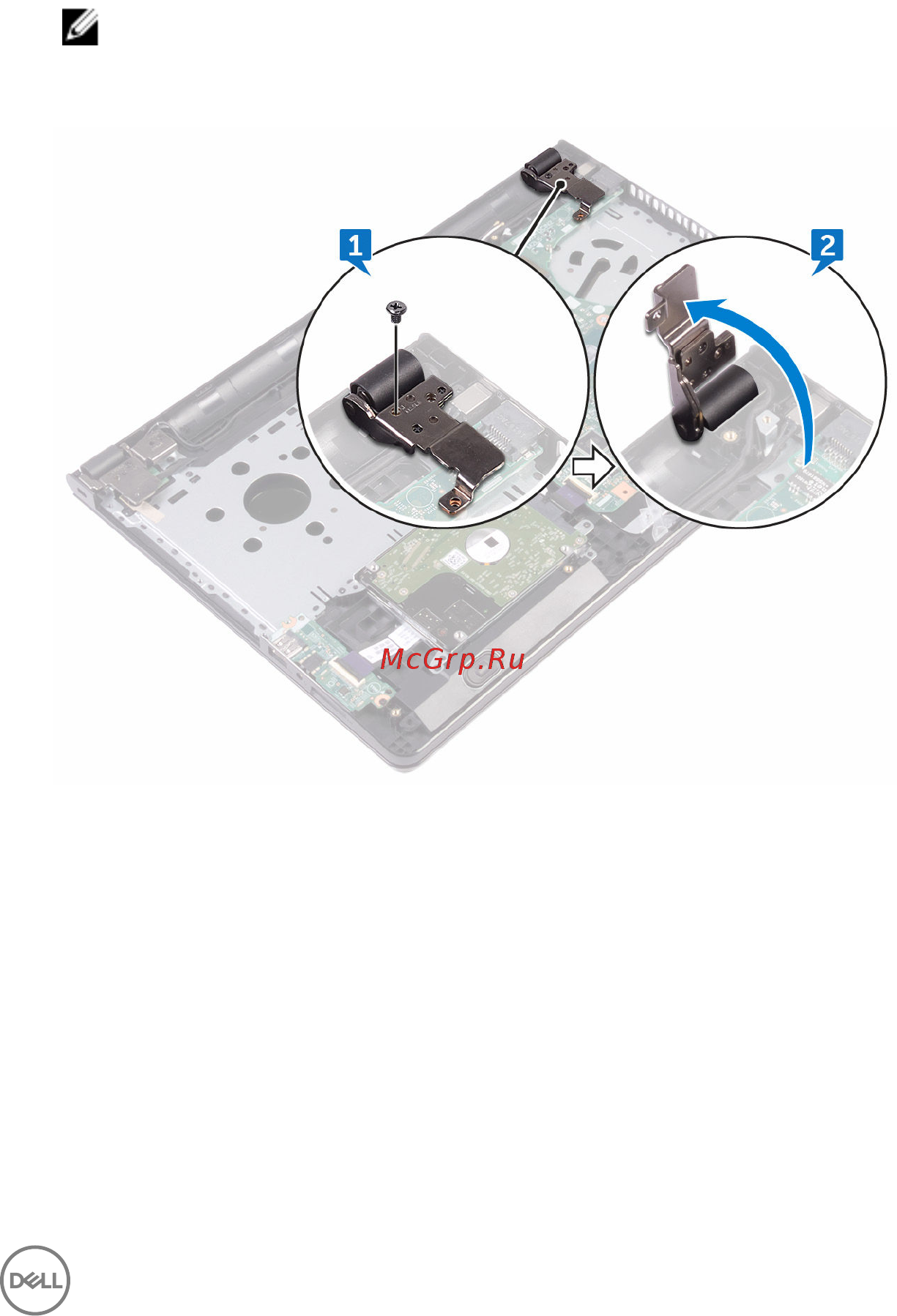

1 Извлеките винт крепления шарнира дисплея к упору для рук в сборе (2,5x8).
ПРИМЕЧАНИЕ: Эти инструкции относятся только к ноутбукам с
несенсорными дисплеями.
2 Откройте шарнир дисплея на угол 90 градусов.
3 Отклейте ленту, которой кабель дисплея крепится к системной плате.
4 Откройте защелку и отсоедините кабель дисплея от системной платы.
5 Откройте защелку и отсоедините кабель платы кнопки питания от системной
платы.
6 Откройте защелку и отсоедините кабель жесткого диска от системной платы.
7 Откройте защелку и отсоедините кабель платы ввода-вывода от системной
платы.
8 Отсоедините кабель динамиков от системной платы.
77
