Последовательность действий

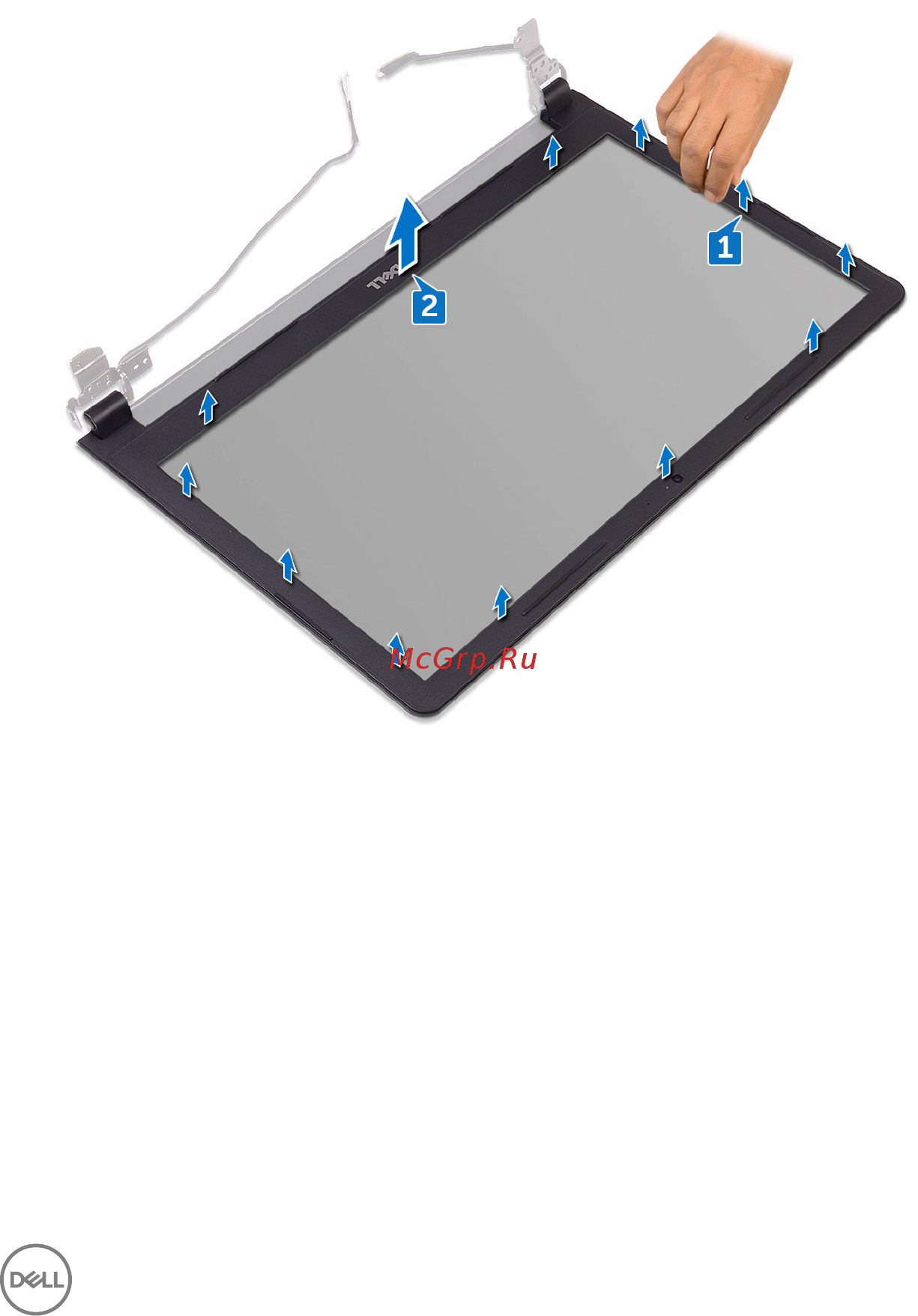

1 Осторожно подденьте внутренние края лицевой панели дисплея кончиками
пальцев.
2 Снимите лицевую панель дисплея с задней крышки дисплея и антенны в
сборе.
99
