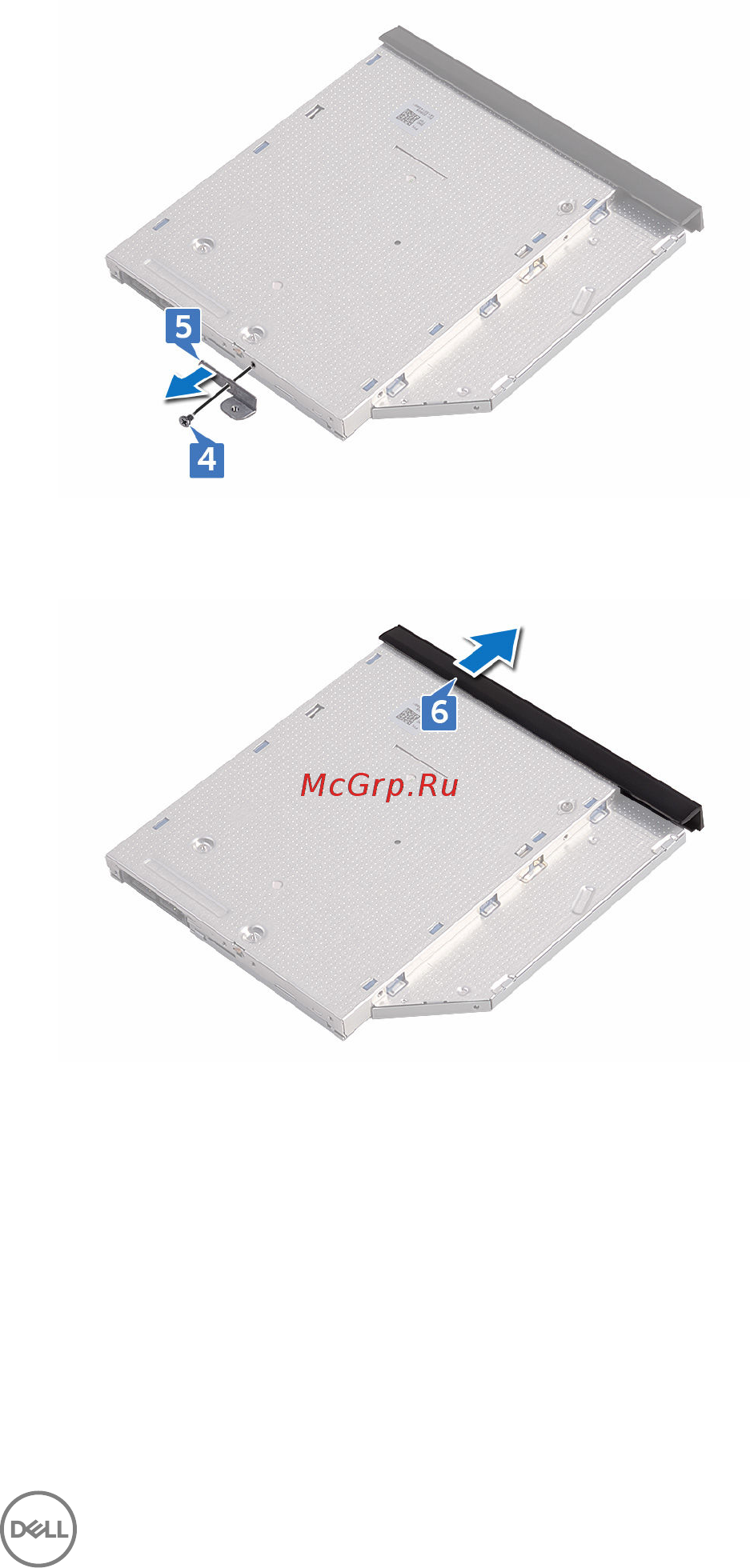

5 Снимите консоль оптического дисковода с оптического дисковода.
6 Аккуратно подденьте лицевую панель оптического дисковода и извлеките ее
из оптического дисковода.
21
