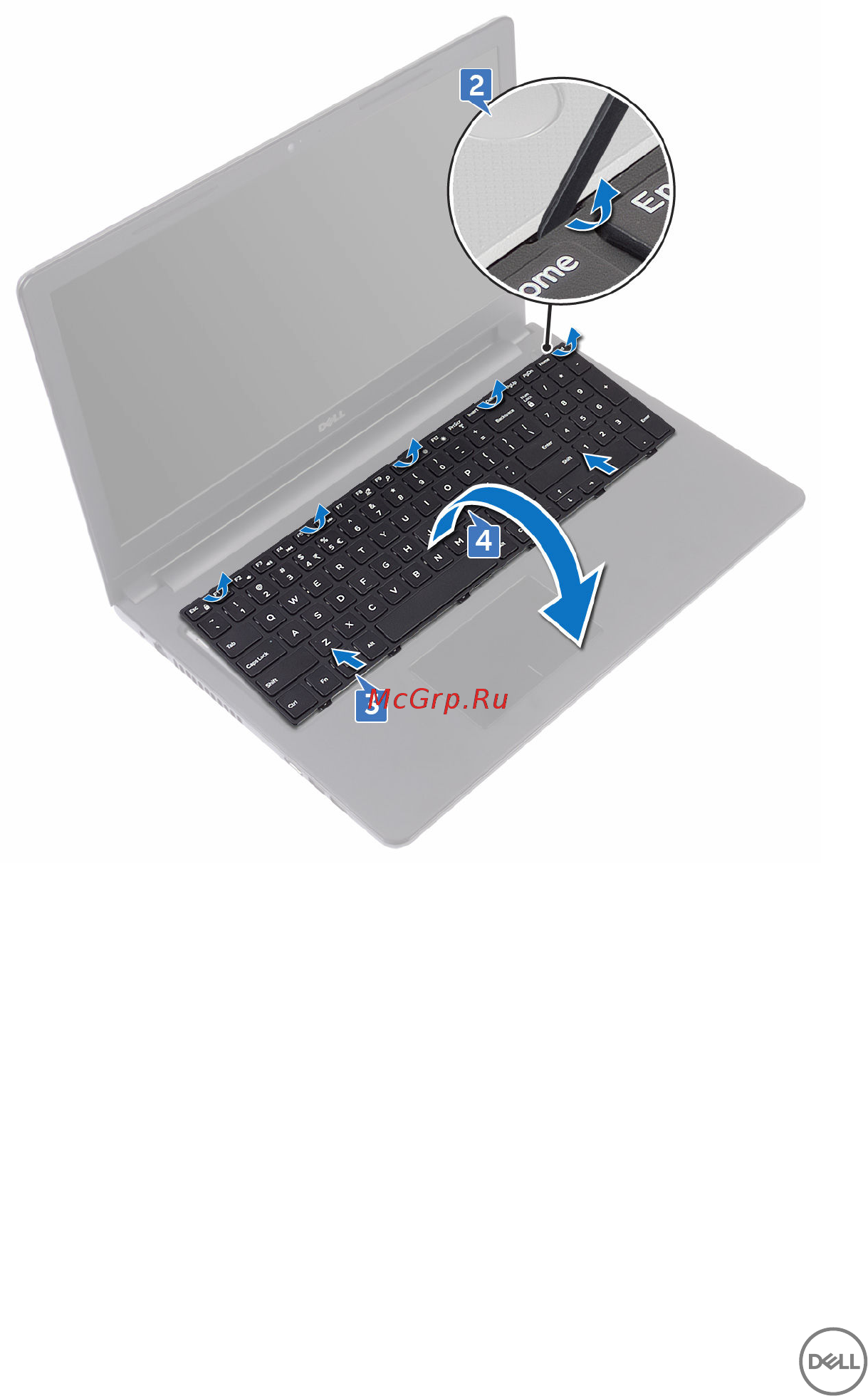

4 Осторожно переверните клавиатуру и положите ее на упор для рук в сборе.
5 Откройте защелку и отсоедините кабель клавиатуры от системной платы.
24
Содержание
- Inspiron 15 3000 1
- Руководство по обслуживанию 1
- Примечания предупреждения и предостережения 2
- Inspiron 15 3000 руководство по обслуживанию 3
- Содержание 3
- Извлечение жесткого диска 38 4
- Извлечение соединительной планки оптического дисковода 35 4
- Снятие нижней крышки 27 4
- Установка жесткого диска 1 4
- Установка клавиатуры 6 4
- Установка нижней крышки 2 4
- Установка соединительной планки оптического дисковода 7 4
- Извлечение динамиков 57 5
- Извлечение модулей памяти 3 5
- Извлечение платы беспроводной сети 7 5
- Извлечение платы кнопки питания 52 5
- Установка динамиков 9 5
- Установка модулей памяти 45 5
- Установка платы беспроводной сети 49 5
- Установка платы кнопки питания 5 5
- Извлечение батарейки типа таблетка 63 6
- Извлечение вентилятора 0 6
- Извлечение платы ввода вывода 0 6
- Снятие радиатора 66 6
- Установка батареи типа таблетка 5 6
- Установка вентилятора 72 6
- Установка платы ввода вывода 2 6
- Установка радиатора 68 6
- Извлечение системной платы 76 7
- Снятие линзы индикатора состояния 3 7
- Снятие разъема адаптера питания 8 7
- Снятие сенсорной панели 83 7
- Установка линзу индикатора состояния 75 7
- Установка разъема адаптера питания 0 7
- Установка сенсорной панели 6 7
- Установка системной платы 81 7
- Извлечение камеры 106 8
- Снятие дисплея 92 8
- Снятие лицевой панели дисплея 98 8
- Снятие панели дисплея 01 8
- Установка дисплея 6 8
- Установка камеры 08 8
- Установка лицевой панели дисплея 100 8
- Установка панели дисплея 04 8
- Справка и обращение в компанию dell 22 10
- Инструкции по технике безопасности 11
- Перед началом работы 11
- Подготовка к работе с внутренними компонентами компьютера 11
- Рекомендуемые инструменты 13
- Список винтов 13
- После работы с внутренними компонентами компьютера 15
- Последовательность действий 16
- Снятие батареи 16
- Последовательность действий 18
- Установка батареи 18
- Извлечение оптического дисковода 19
- Последовательность действий 19
- Предварительные действия 19
- Действия после завершения операции 22
- Последовательность действий 22
- Установка оптического дисковода 22
- Последовательность действий 23
- Предварительные действия 23
- Снятие клавиатуры 23
- Действия после завершения операции 26
- Последовательность действий 26
- Установка клавиатуры 26
- Последовательность действий 27
- Предварительные действия 27
- Снятие нижней крышки 27
- Последовательность действий 32
- Установка нижней крышки 32
- Действия после завершения операции 34
- Извлечение соединительной планки оптического дисковода 35
- Последовательность действий 35
- Предварительные действия 35
- Действия после завершения операции 37
- Последовательность действий 37
- Установка соединительной планки оптического дисковода 37
- Извлечение жесткого диска 38
- Последовательность действий 38
- Предварительные действия 38
- Действия после завершения операции 41
- Последовательность действий 41
- Установка жесткого диска 41
- Извлечение модулей памяти 43
- Последовательность действий 43
- Предварительные действия 43
- Последовательность действий 45
- Установка модулей памяти 45
- Действия после завершения операции 46
- Извлечение платы беспроводной сети 47
- Последовательность действий 47
- Предварительные действия 47
- Последовательность действий 49
- Установка платы беспроводной сети 49
- Действия после завершения операции 50
- Извлечение платы кнопки питания 52
- Последовательность действий 52
- Предварительные действия 52
- Последовательность действий 55
- Установка платы кнопки питания 55
- Действия после завершения операции 56
- Извлечение динамиков 57
- Последовательность действий 57
- Предварительные действия 57
- Действия после завершения операции 59
- Последовательность действий 59
- Установка динамиков 59
- Извлечение платы ввода вывода 60
- Последовательность действий 60
- Предварительные действия 60
- Действия после завершения операции 62
- Последовательность действий 62
- Установка платы ввода вывода 62
- Извлечение батарейки типа таблетка 63
- Последовательность действий 63
- Предварительные действия 63
- Действия после завершения операции 65
- Последовательность действий 65
- Установка батареи типа таблетка 65
- Последовательность действий 66
- Предварительные действия 66
- Снятие радиатора 66
- Действия после завершения операции 68
- Последовательность действий 68
- Установка радиатора 68
- Извлечение вентилятора 70
- Последовательность действий 70
- Предварительные действия 70
- Действия после завершения операции 72
- Последовательность действий 72
- Установка вентилятора 72
- Последовательность действий 73
- Предварительные действия 73
- Снятие линзы индикатора состояния 73
- Действия после завершения операции 75
- Последовательность действий 75
- Установка линзу индикатора состояния 75
- Извлечение системной платы 76
- Предварительные действия 76
- Последовательность действий 77
- Последовательность действий 81
- Установка системной платы 81
- Действия после завершения операции 82
- Последовательность действий 83
- Предварительные действия 83
- Снятие сенсорной панели 83
- Действия после завершения операции 86
- Последовательность действий 86
- Установка сенсорной панели 86
- Последовательность действий 88
- Предварительные действия 88
- Снятие разъема адаптера питания 88
- Действия после завершения операции 90
- Последовательность действий 90
- Установка разъема адаптера питания 90
- Последовательность действий 92
- Предварительные действия 92
- Снятие дисплея 92
- Действия после завершения операции 96
- Последовательность действий 96
- Установка дисплея 96
- Предварительные действия 98
- Снятие лицевой панели дисплея 98
- Последовательность действий 99
- Действия после завершения операции 100
- Последовательность действий 100
- Установка лицевой панели дисплея 100
- Последовательность действий 101
- Предварительные действия 101
- Снятие панели дисплея 101
- Действия после завершения операции 104
- Последовательность действий 104
- Установка панели дисплея 104
- Извлечение камеры 106
- Последовательность действий 106
- Предварительные действия 106
- Действия после завершения операции 108
- Последовательность действий 108
- Установка камеры 108
- Последовательность действий 109
- Предварительные действия 109
- Снятие шарниров дисплея 109
- Действия после завершения операции 111
- Последовательность действий 111
- Установка шарниров дисплея 111
- Последовательность действий 112
- Предварительные действия 112
- Снятие задней крышки дисплея и антенны в сборе 112
- Действия после завершения операции 114
- Последовательность действий 114
- Установка задней крышки дисплея и антенны в сборе 114
- Предварительные действия 115
- Снятие упора для рук 115
- Последовательность действий 116
- Действия после завершения операции 117
- Установка упора для рук 117
- Последовательность действий 118
- Диагностика 119
- Перепрограммирование bios 121
- Материалы для самостоятельного разрешения вопросов 122
- Справка и обращение в компанию dell 122
- Обращение в компанию dell 123
