Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [28/123] 221832
![Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [28/123] 221832](/views2/1264480/page28/bg1c.png)

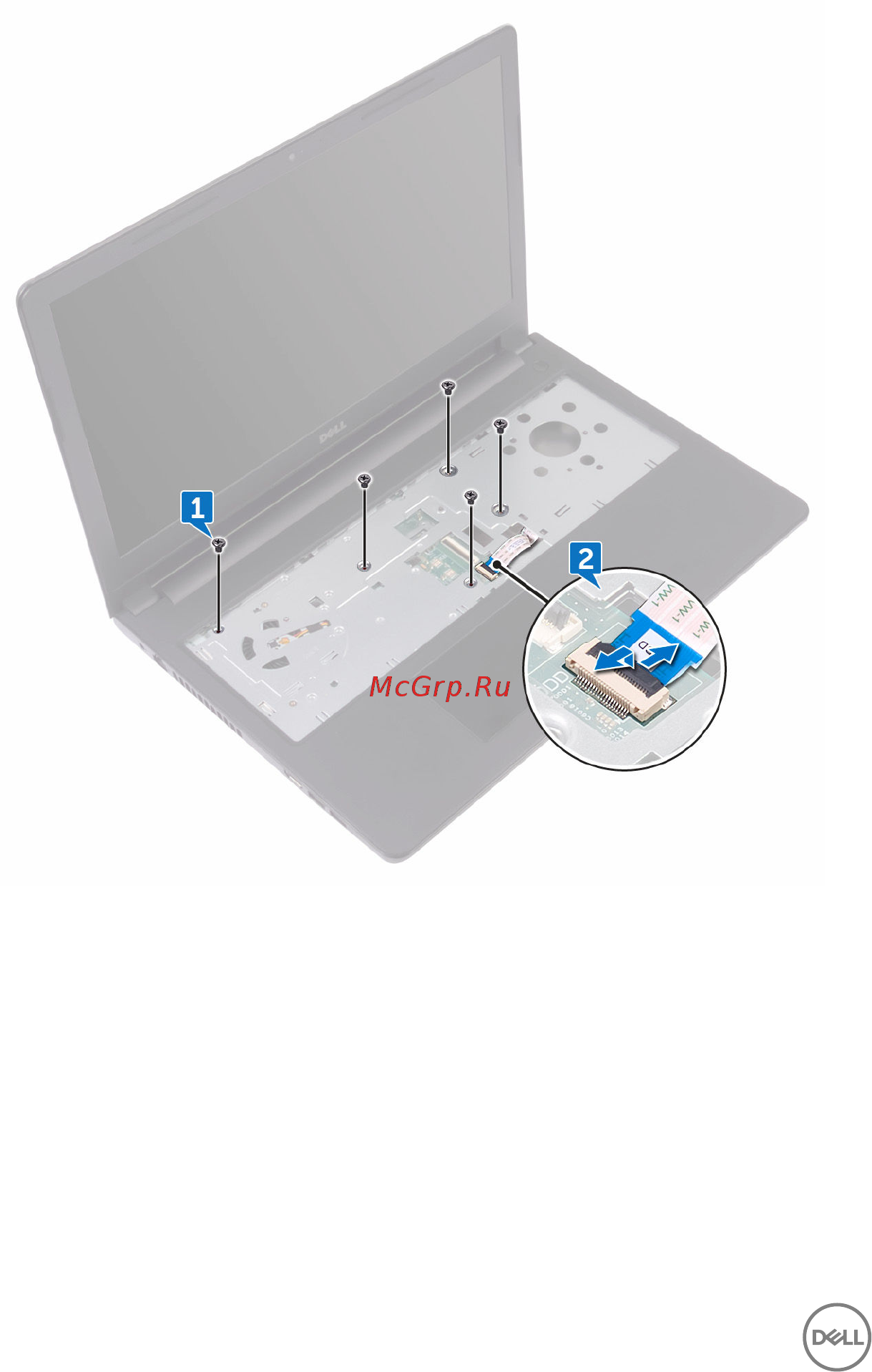

2 Приподнимите защелку и отсоедините кабель оптического дисковода от
разъема на системной плате.
3 Закройте дисплей и переверните компьютер.
4 Извлеките восемь винтов крепления нижней крышки к упору для рук в сборе
(M2,5x8).
5 Извлеките три винта крепления нижней крышки к упору для рук в сборе
(M2x2).
28
