![Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [30/123] 221832](/views2/1264480/page30/bg1e.png)

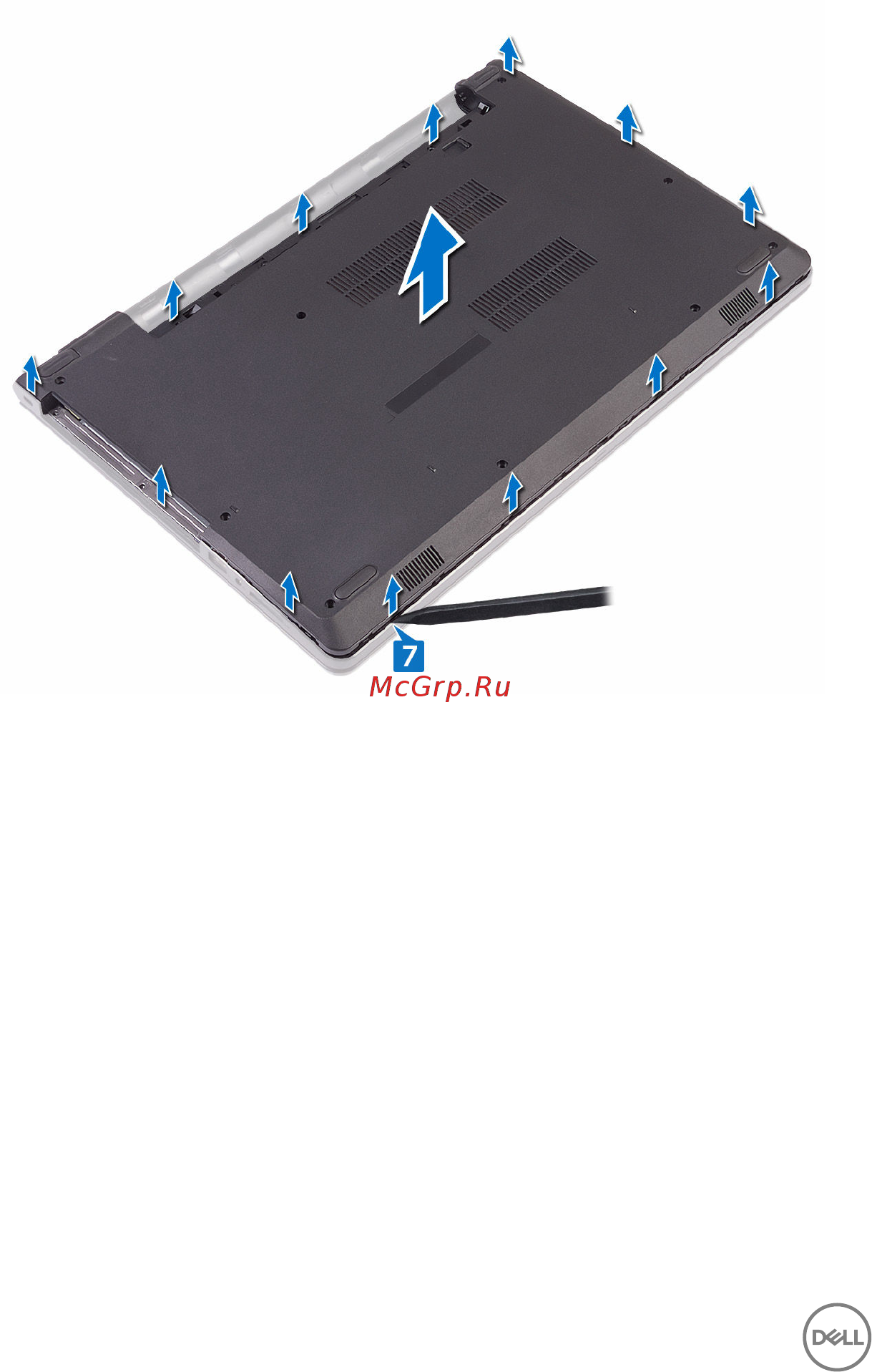

7 С помощью пластиковой палочки подденьте нижнюю крышку и отделите ее
от упора для рук в сборе.
8 Переверните нижнюю крышку.
30
