Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [79/123] 221832
![Dell Inspiron 3565, 3565-7923 Инструкция по эксплуатации онлайн [79/123] 221832](/views2/1264480/page79/bg4f.png)

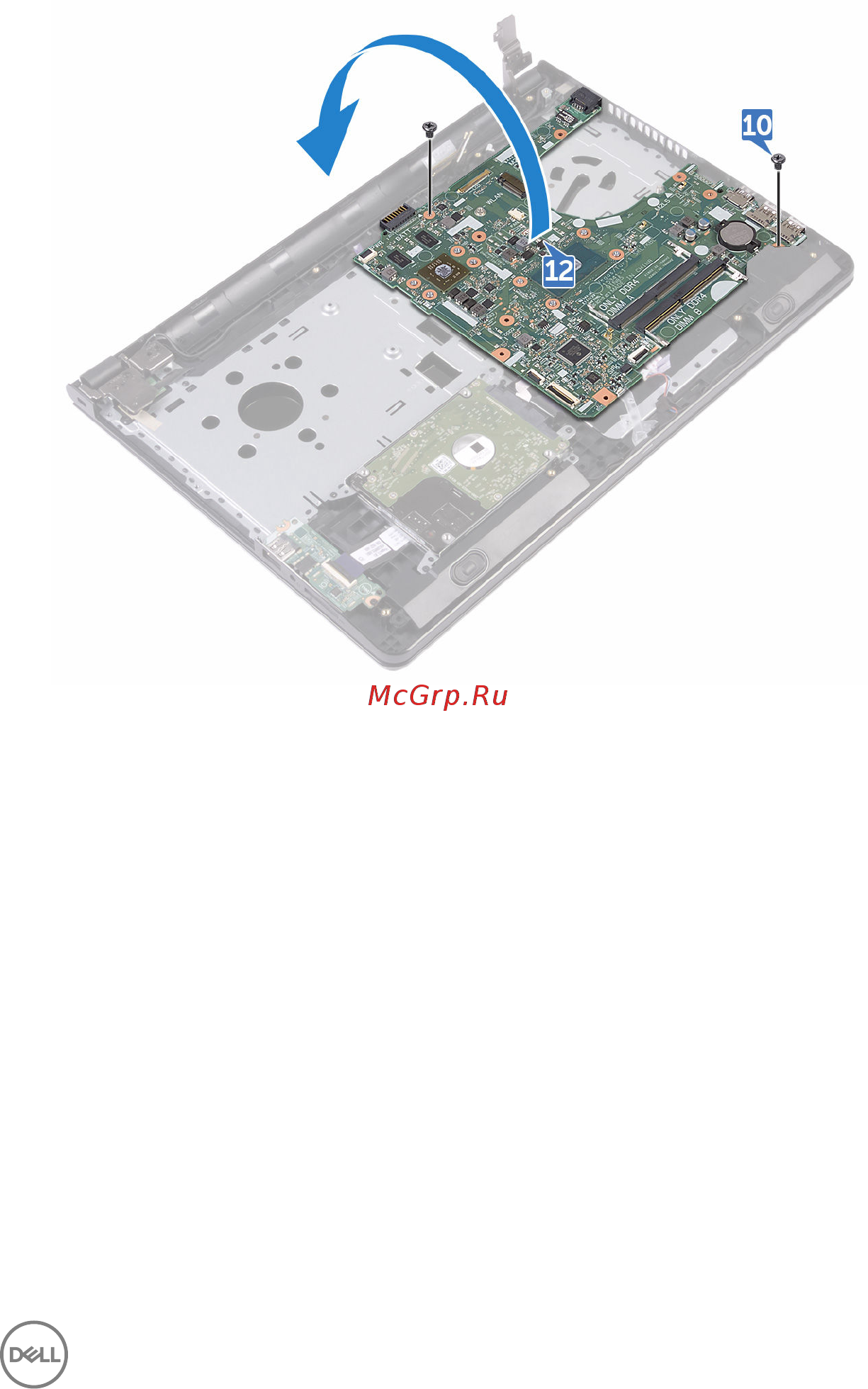

12 Аккуратно переверните системную плату.
13 Открепите ленту, фиксирующую кабель порта адаптера питания на системной
плате, и отсоедините порт адаптера питания от системной платы.
79
