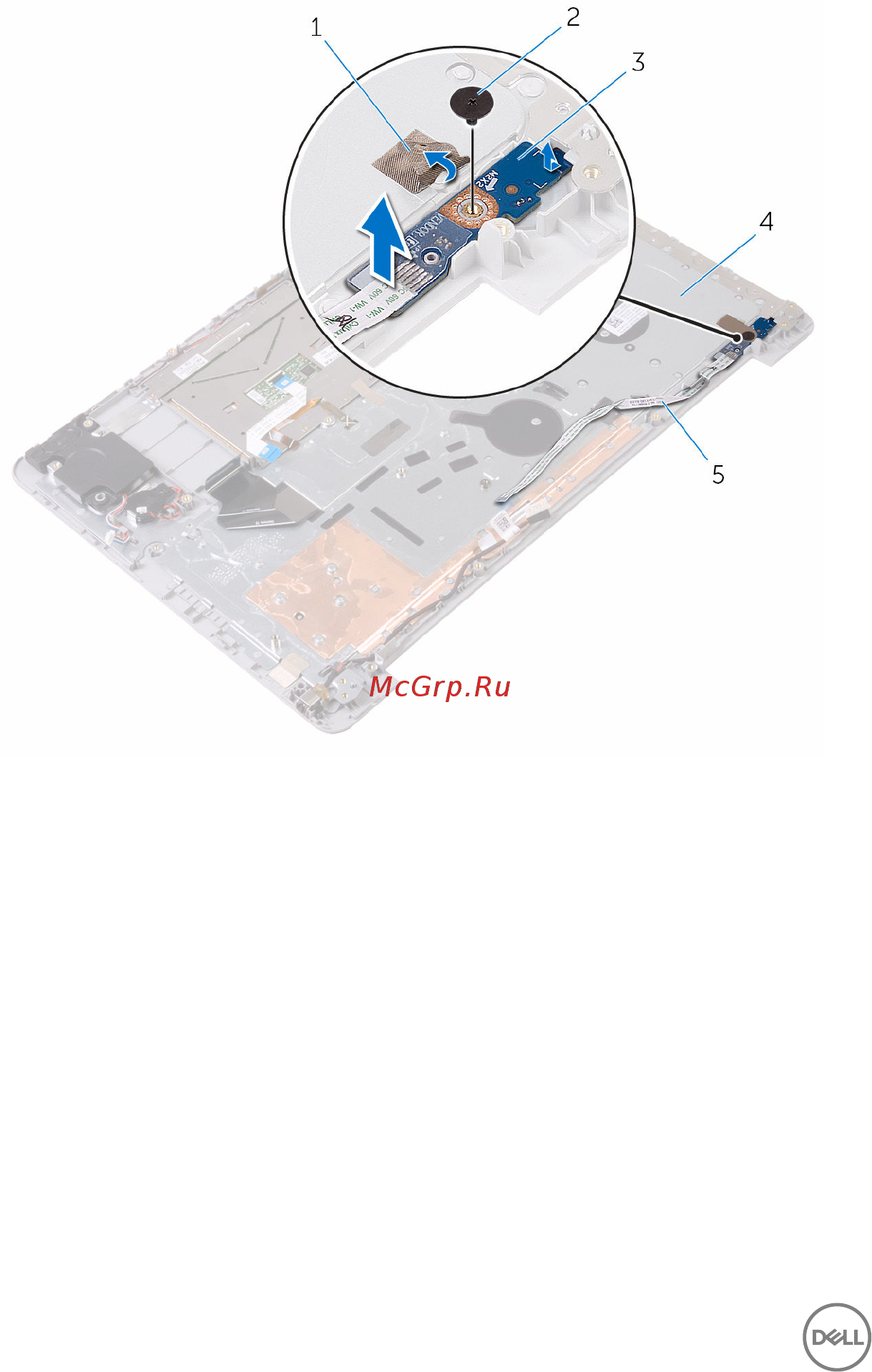

4 Приподнимите плату кнопки питания под углом и снимите ее вместе с
кабелем с упора для рук и клавиатуры в сборе.
1 лента 2 Винт M2x2 большой
головкой
3 плату кнопки питания 4 упор для рук и клавиатура в
сборе
5 кабель платы кнопки питания
