Последовательность действий

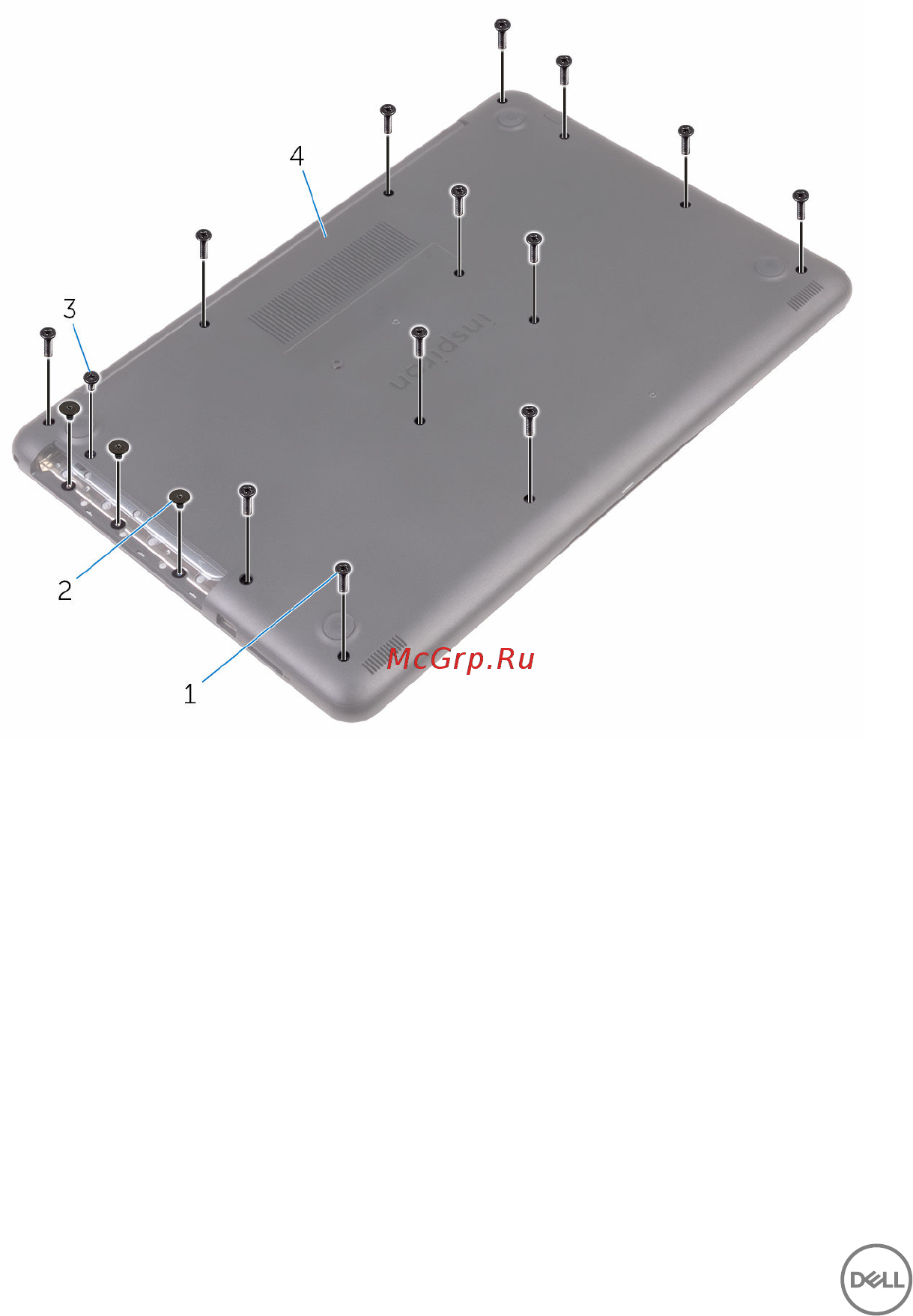

1 Выверните винты, которыми нижняя крышка крепится к упору для рук и
клавиатуре в сборе.
1 винты M2.5x8 (13) 2 винты M2x2 (3)
3 винт M2x4 4 нижнюю крышку
2 С помощью пластиковой палочки подденьте нижнюю крышку, начиная с
верхнего левого угла основания компьютера.
22
