Последовательность действий

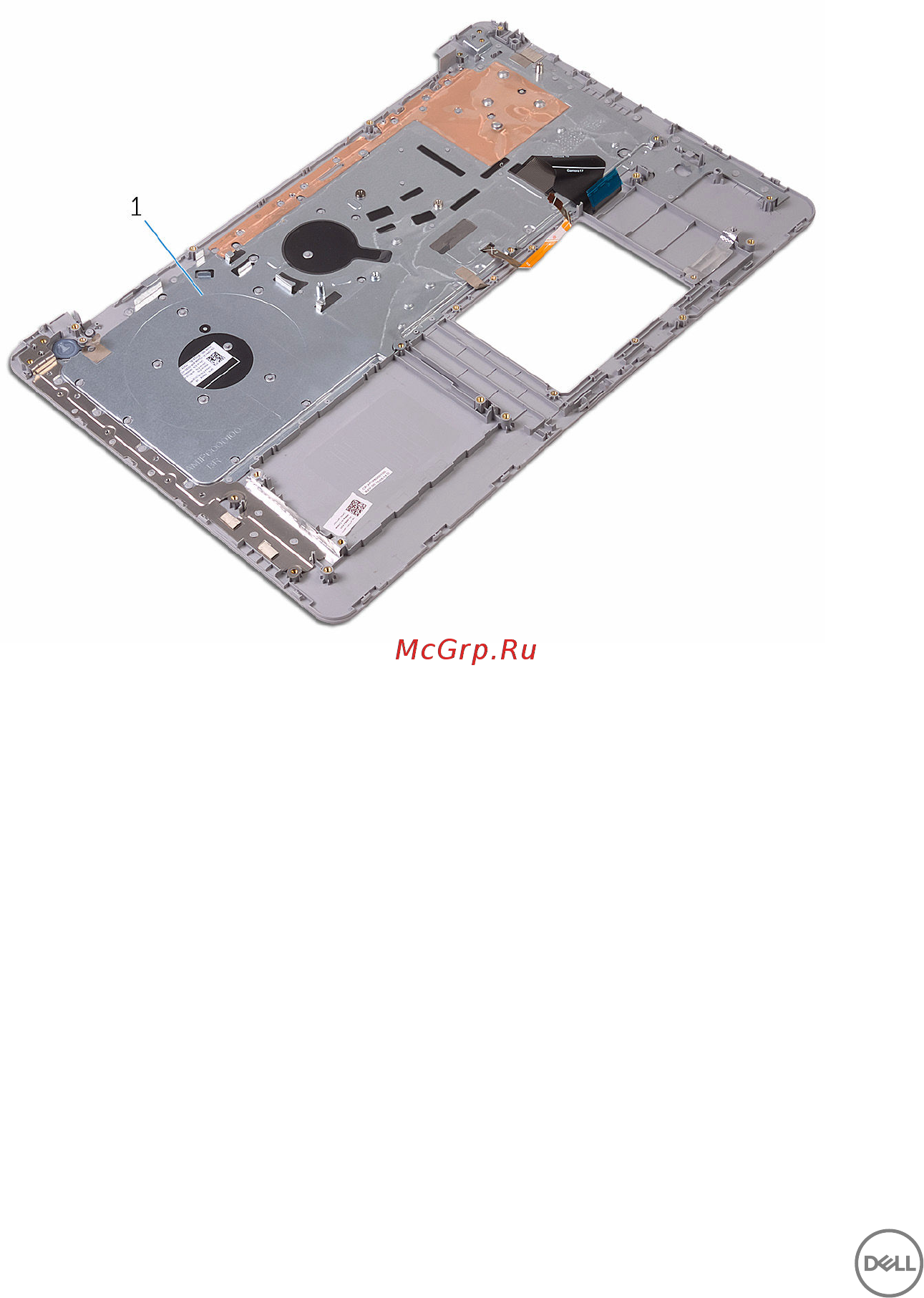

После выполнения всех шагов предварительных действий остается упор для рук.
1 упор для рук
110
