Последовательность действий
ОСТОРОЖНО: Положите системную плату на чистую ровную
поверхность.
1 Отсоедините кабель вентилятора от системной платы.
2 В последовательном порядке, указанном на радиаторе в сборе, ослабьте
невыпадающие винты, которыми радиатор в сборе крепится к системной
плате.
3 Снимите радиатор в сборе с системной платы.

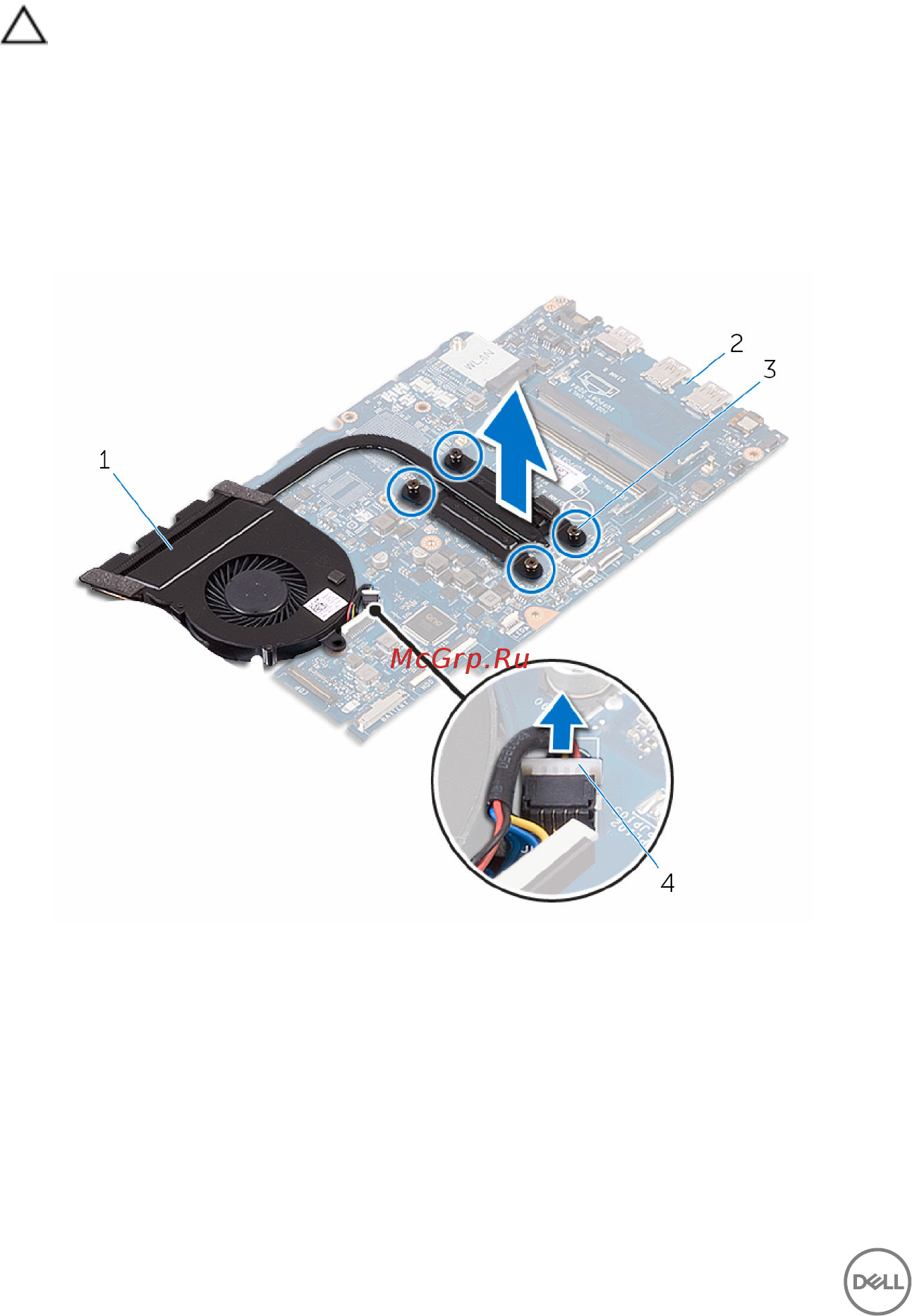

1 радиатор в сборе 2 системная плата
3 невыпадающие винты (4) 4 кабель вентилятора
68
