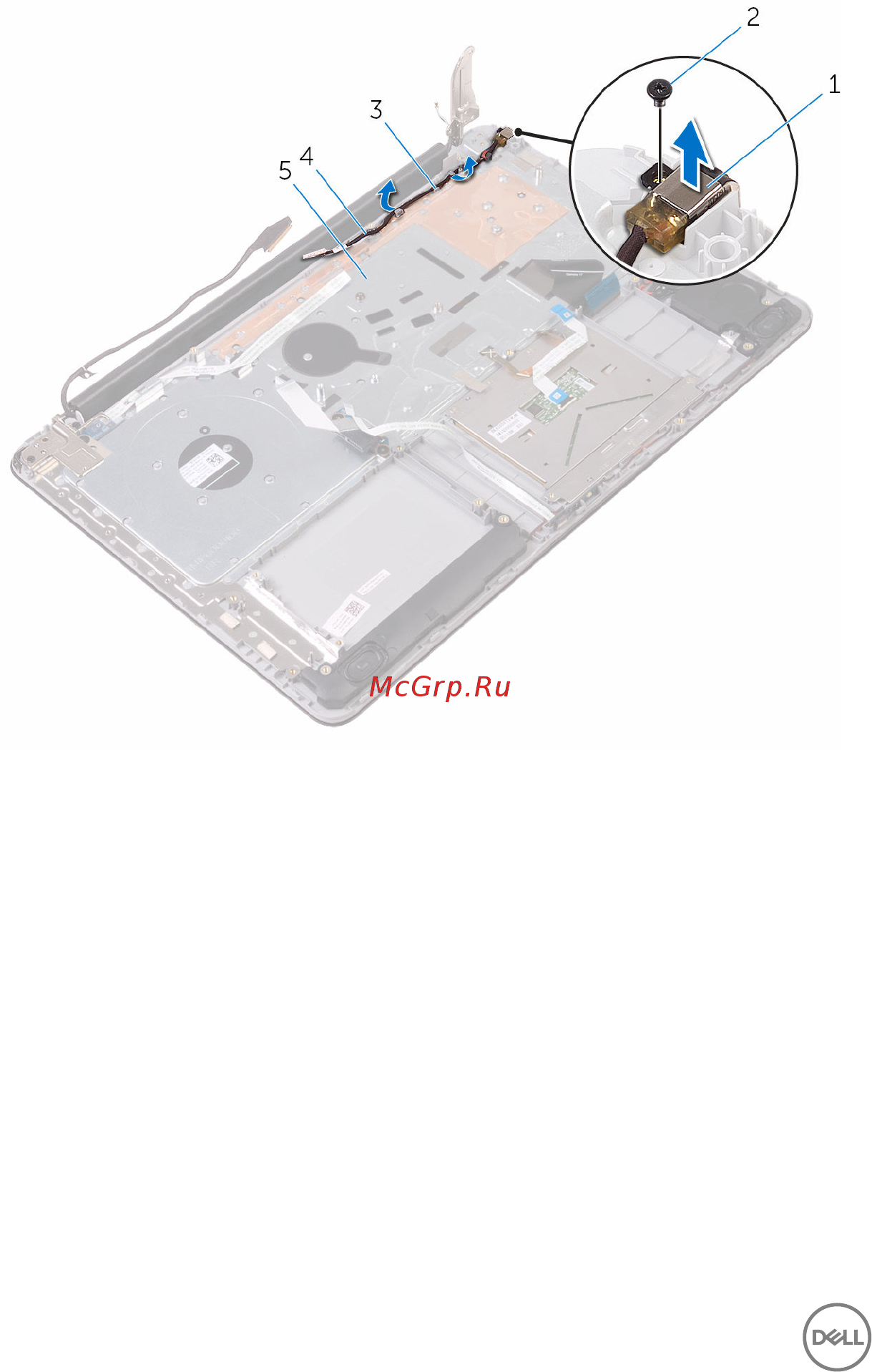

3 Извлеките порт адаптера питания вместе с кабелем из упора для рук и
клавиатуры в сборе.
1 порт адаптера питания 2 винт M2x3
3 направляющие 4 кабель порта адаптера
питания
5 упор для рук и клавиатура в
сборе
106
