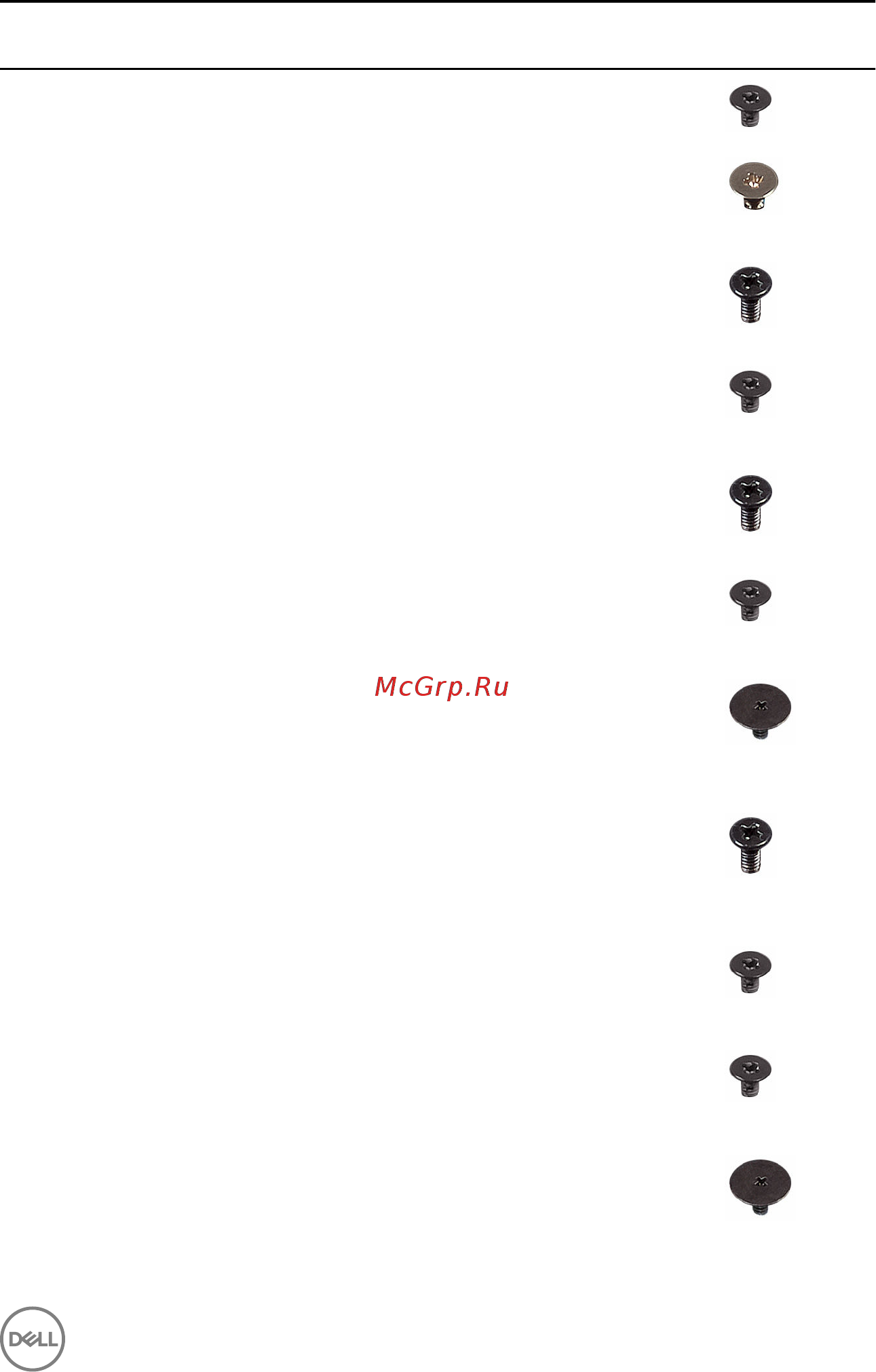

Компонент Крепится к Тип винта Количество Изображени
е винта
Радиатор в
сборе
Системная плата M2x3 3
Скобы
шарниров
Задняя крышка
дисплея и
антенна в сборе
M2.5x3 6
Скобы
шарниров
Упор для рук и
клавиатура в
сборе
M2.5x5 4
Шарнир (на
ЖК-дисплее)
Задняя крышка
дисплея и
антенна в сборе
M2x3 2
Плата ввода-
вывода
Упор для рук и
клавиатура в
сборе
M2.5x5 1
Консоль
оптического
дисковода
Оптический
дисковод
M2x3 2
Соединительна
я планка
оптического
дисковода
Упор для рук и
клавиатура в
сборе
M2x2 с
крупной
головкой
2
Мост упора для
рук и
клавиатуры в
сборе
Упор для рук и
клавиатура в
сборе
M2.5x5 2
Панель Упор для рук и
клавиатура в
сборе
M2x3 4
Порт адаптера
питания
Упор для рук и
клавиатура в
сборе
M2x3 1
Плата кнопки
питания
Упор для рук и
клавиатура в
сборе
M2x2 с
крупной
головкой
1
13
Содержание
- Inspiron 15 5000 1
- Руководство по обслуживанию 1
- Осторожно пометка внимание указывает на потенциальную опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение пометка предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание пометка примечание указывает на важную информацию которая поможет использовать данное изделие более эффективно 2
- Примечания предупреждения и предостережения 2
- Inspiron 15 5000 руководство по обслуживанию 3
- Содержание 3
- Извлечение батарейки типа таблетка 39 4
- Извлечение платы беспроводной сети 31 4
- Извлечение соединительной планки оптического дисковода 6 4
- Установка батареи типа таблетка 1 4
- Установка модулей памяти 28 4
- Установка платы беспроводной сети 33 4
- Установка соединительной планки оптического дисковода 8 4
- Извлечение жесткого диска 45 5
- Извлечение платы ввода вывода 42 5
- Снятие батареи 49 5
- Снятие платы индикатора состояния 53 5
- Установка батареи 52 5
- Установка жесткого диска 8 5
- Установка платы ввода вывода 4 5
- Установка платы индикатора 55 5
- Извлечение динамиков 56 6
- Извлечение радиатора в сборе 67 6
- Извлечение системной платы в сборе 59 6
- Снятие сенсорной панели 71 6
- Установка динамиков 8 6
- Установка радиатора в сборе 9 6
- Установка сенсорной панели 5 6
- Установка системной платы в сборе 5 6
- Извлечение камеры 85 7
- Снятие дисплея 7 7
- Снятие лицевой панели дисплея 82 7
- Снятие панели дисплея 8 7
- Установка дисплея 81 7
- Установка камеры 87 7
- Установка лицевой панели дисплея 4 7
- Установка панели дисплея 1 7
