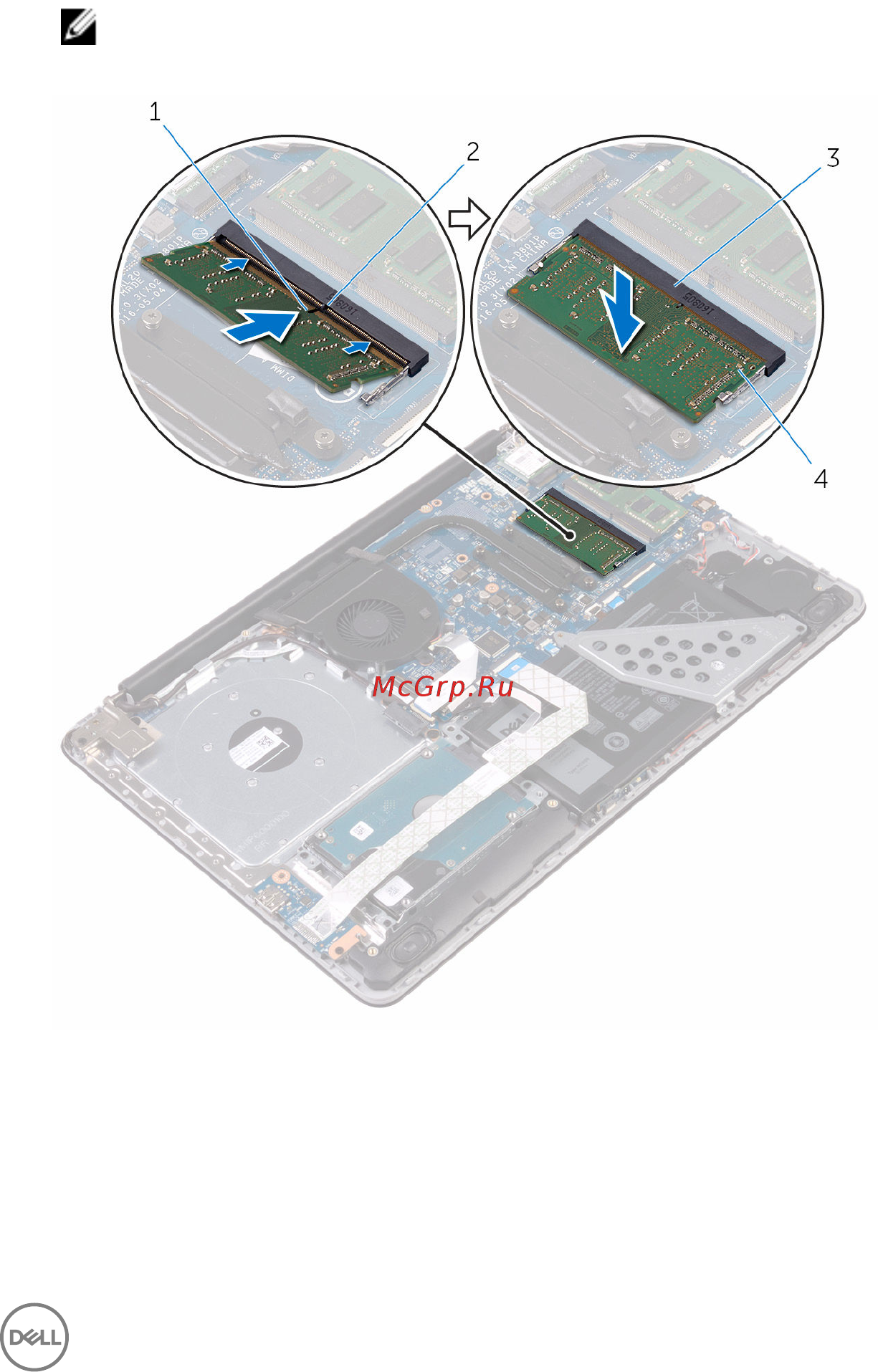

2 Плотно вставьте модуль памяти в разъем под углом и надавите на него вниз
до щелчка.
ПРИМЕЧАНИЕ: Если вы не услышите щелчка, выньте модуль
памяти и установите его еще раз.
1 паз 2 выступ
3 разъем модуля памяти 4 модуль памяти
3 Подключите кабель аккумулятора к системной плате.
29
