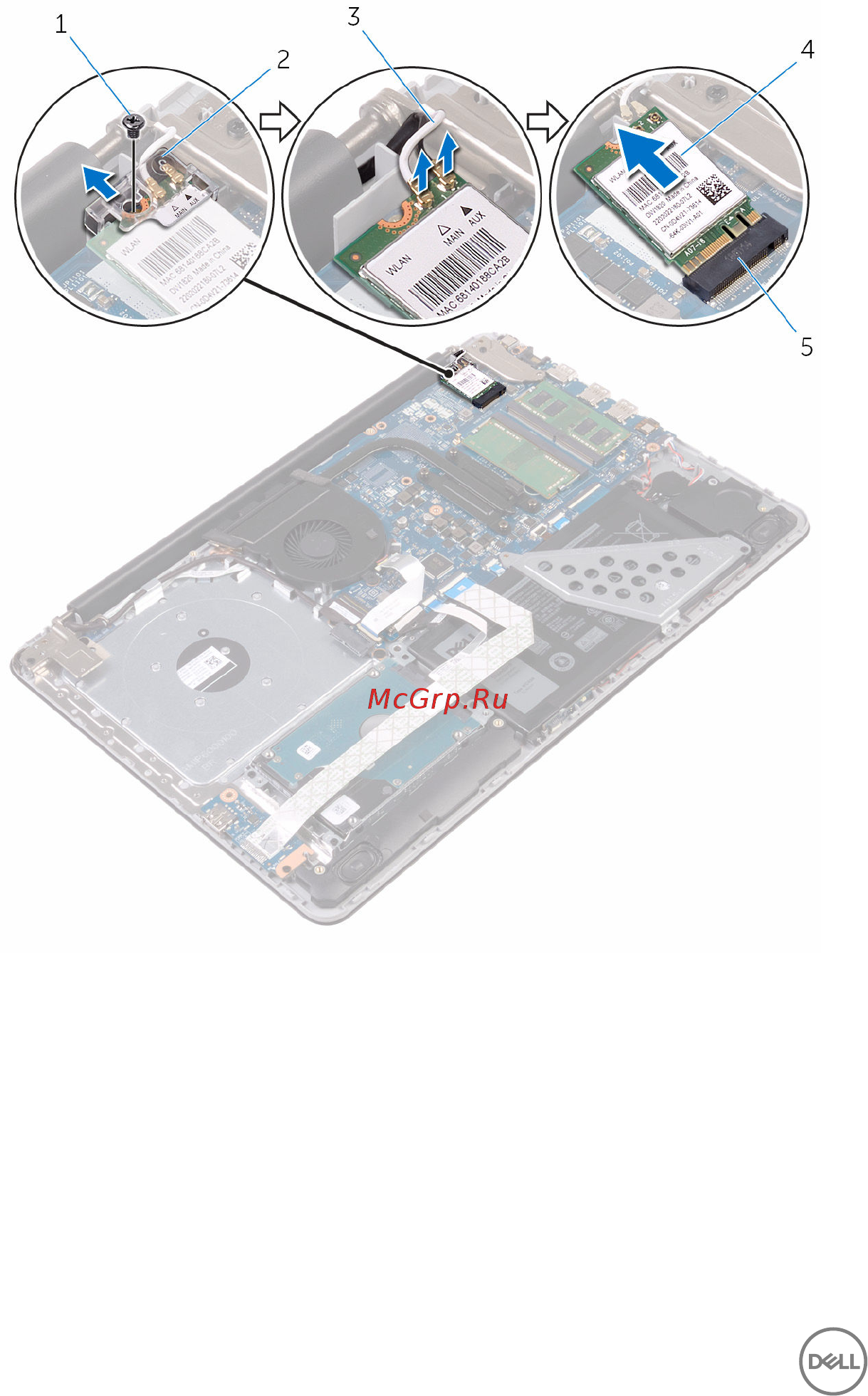

3 Сдвиньте и извлеките плату беспроводной сети из соответствующего разъема.
1 винт M2x3 2 консоль платы
беспроводной сети
3 антенные кабели (2) 4 плата беспроводной сети
5 разъем платы беспроводной
сети
