Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [34/116] 221848
![Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [34/116] 221848](/views2/1264462/page34/bg22.png)

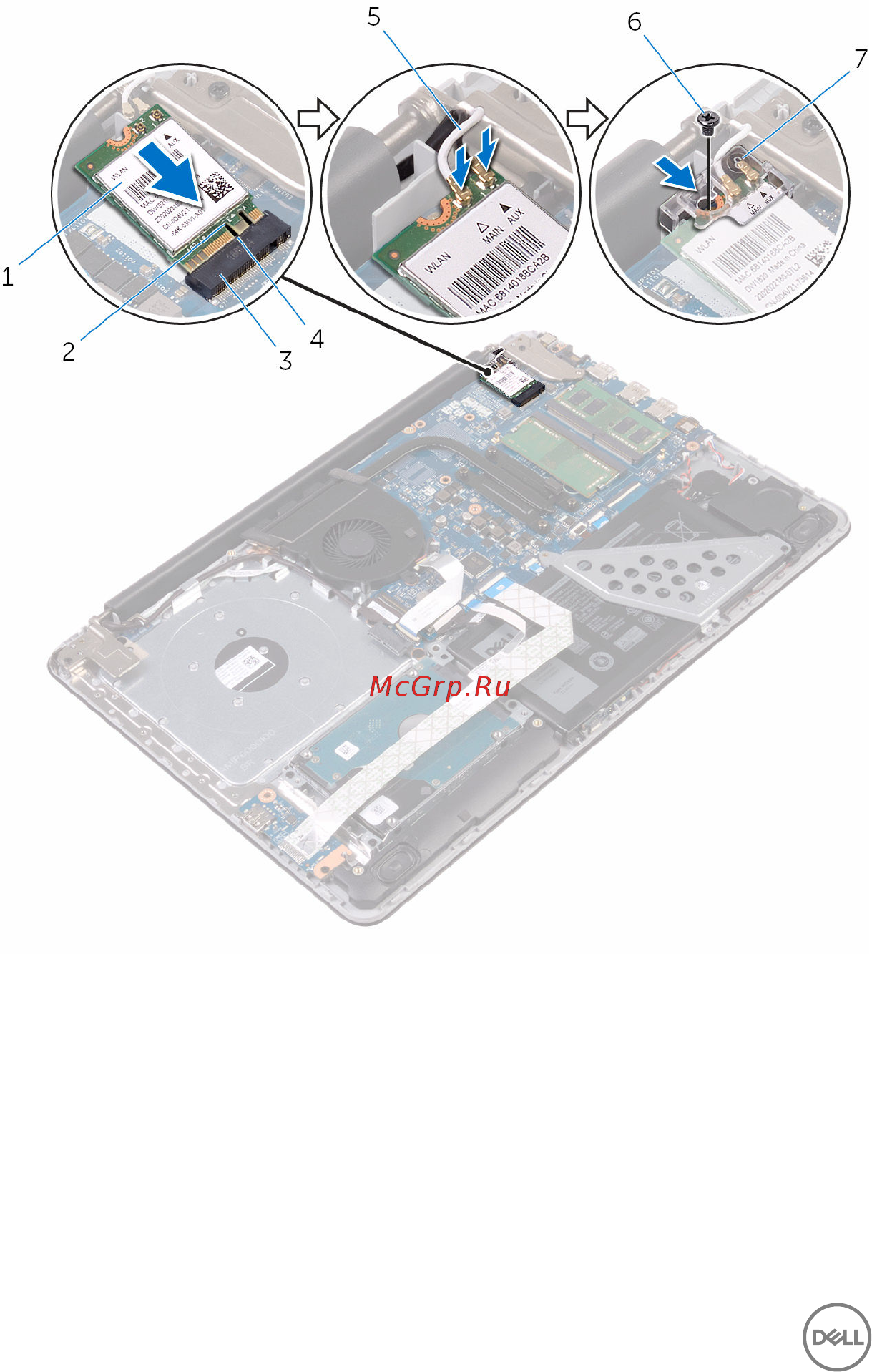

6 Вверните обратно винт, которым консоль платы беспроводной сети к плате
беспроводной сети и упора для рук и клавиатуры в сборе.
1 плата беспроводной сети 2 паз
3 разъем платы беспроводной
сети
4 выступ
5 антенные кабели (2) 6 винт M2x3
7 консоль платы беспроводной
сети
34
