Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [37/116] 221848
![Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [37/116] 221848](/views2/1264462/page37/bg25.png)

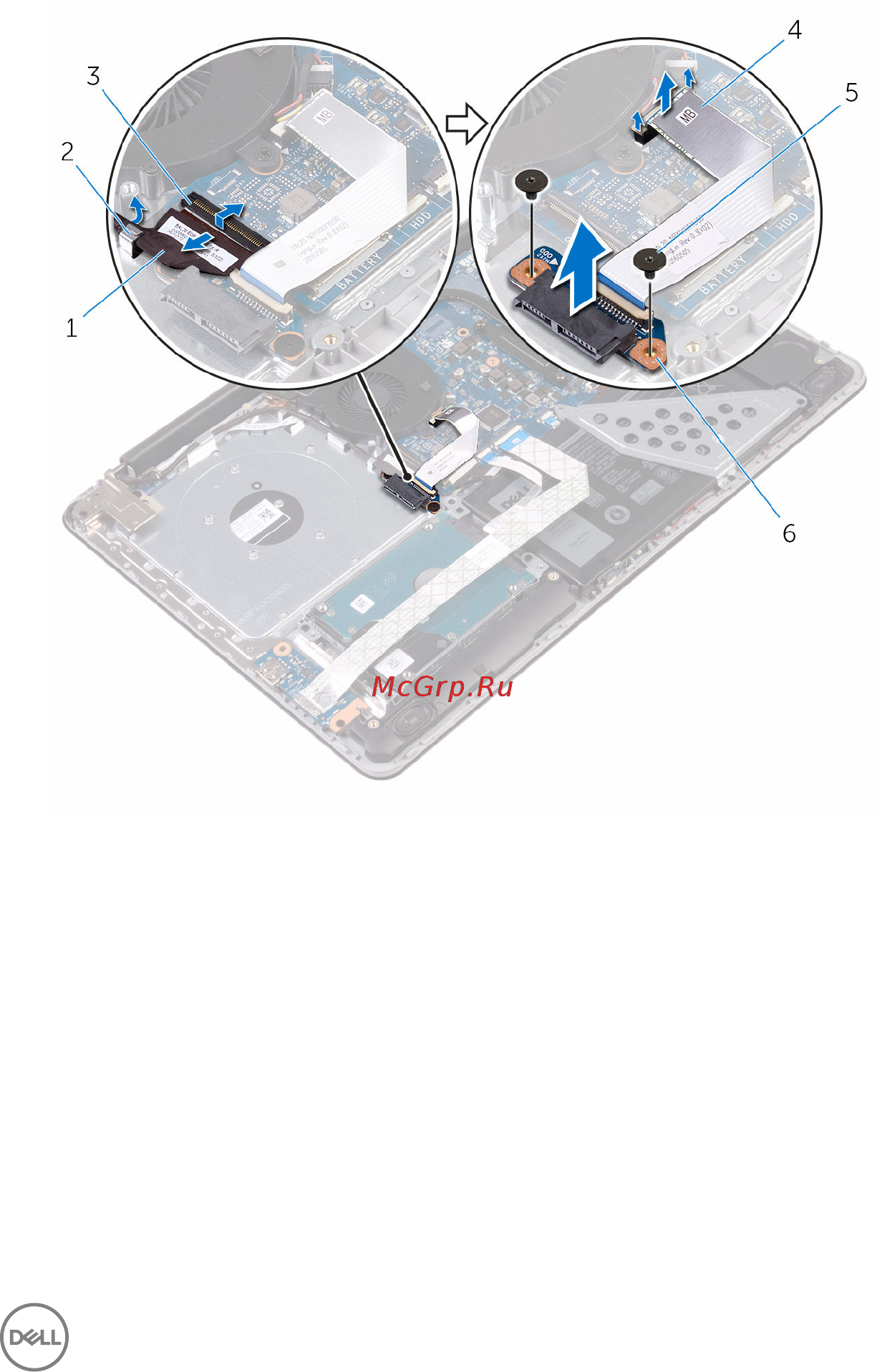

4 Приподнимите соединительную планку оптического дисковода и снимите ее с
упора для рук и клавиатуры в сборе.
1 кабель дисплея 2 направляющие желобки
3 защелка 4 кабель соединительной
планки оптического
дисковода
5 винты M2x2 (2) 6 соединительная планка
оптического дисковода
37
