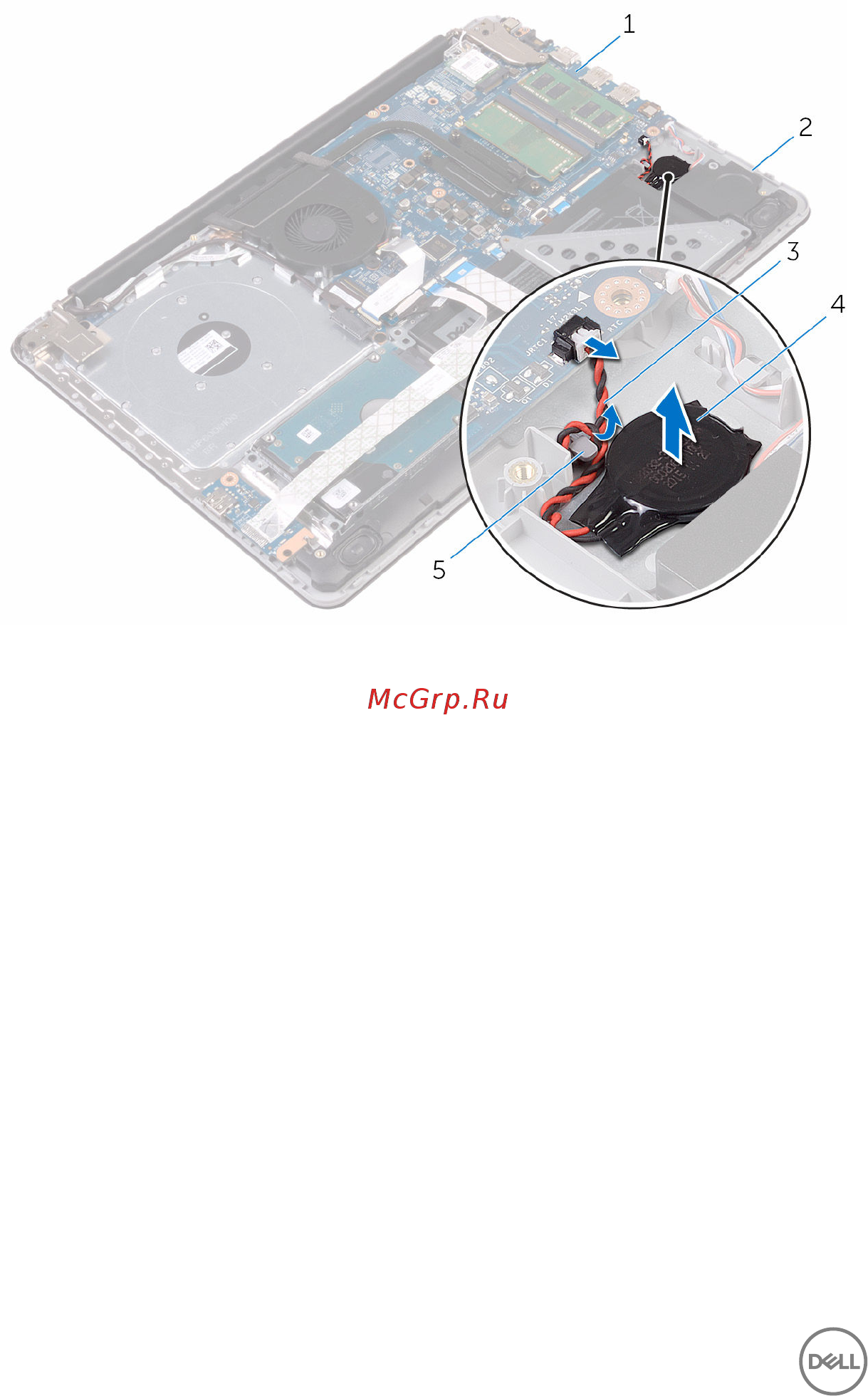

4 Извлеките батарейку типа «таблетка» из упора для рук и клавиатуры в сборе.
1 системная плата 2 упор для рук и клавиатура в
сборе
3 кабель батарейки типа
«таблетка»
4 батарея типа «таблетка»
5 направляющие желобки
40
