Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [43/116] 221848
![Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [43/116] 221848](/views2/1264462/page43/bg2b.png)

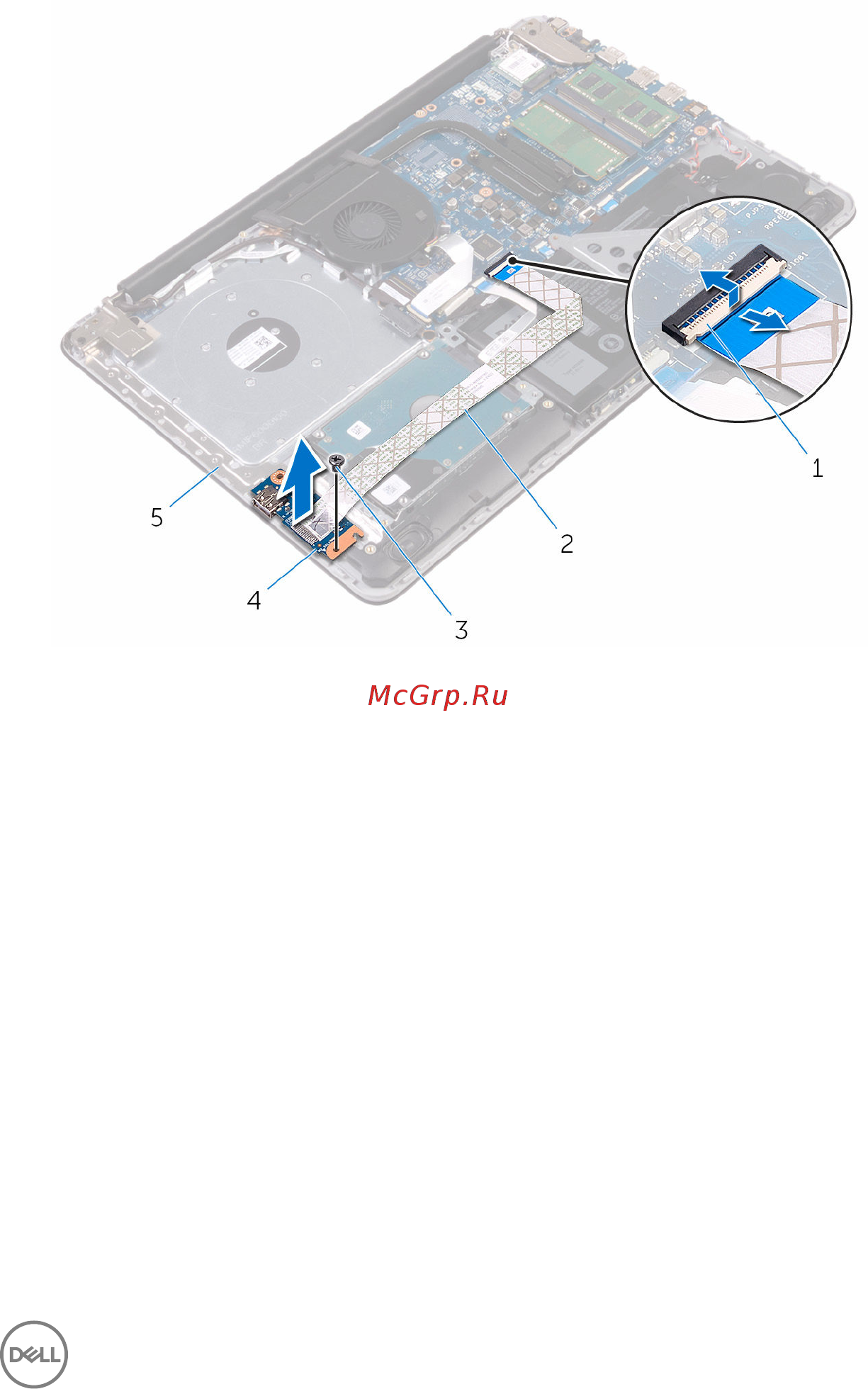

3 Cнимите плату ввода-вывода с упора для рук и клавиатуры в сборе.
1 защелка 2 кабель платы ввода-вывода
3 винт M2.5x5 4 Плата ввода-вывода
5 упор для рук и клавиатура в
сборе
43
