Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [51/116] 221848
![Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [51/116] 221848](/views2/1264462/page51/bg33.png)

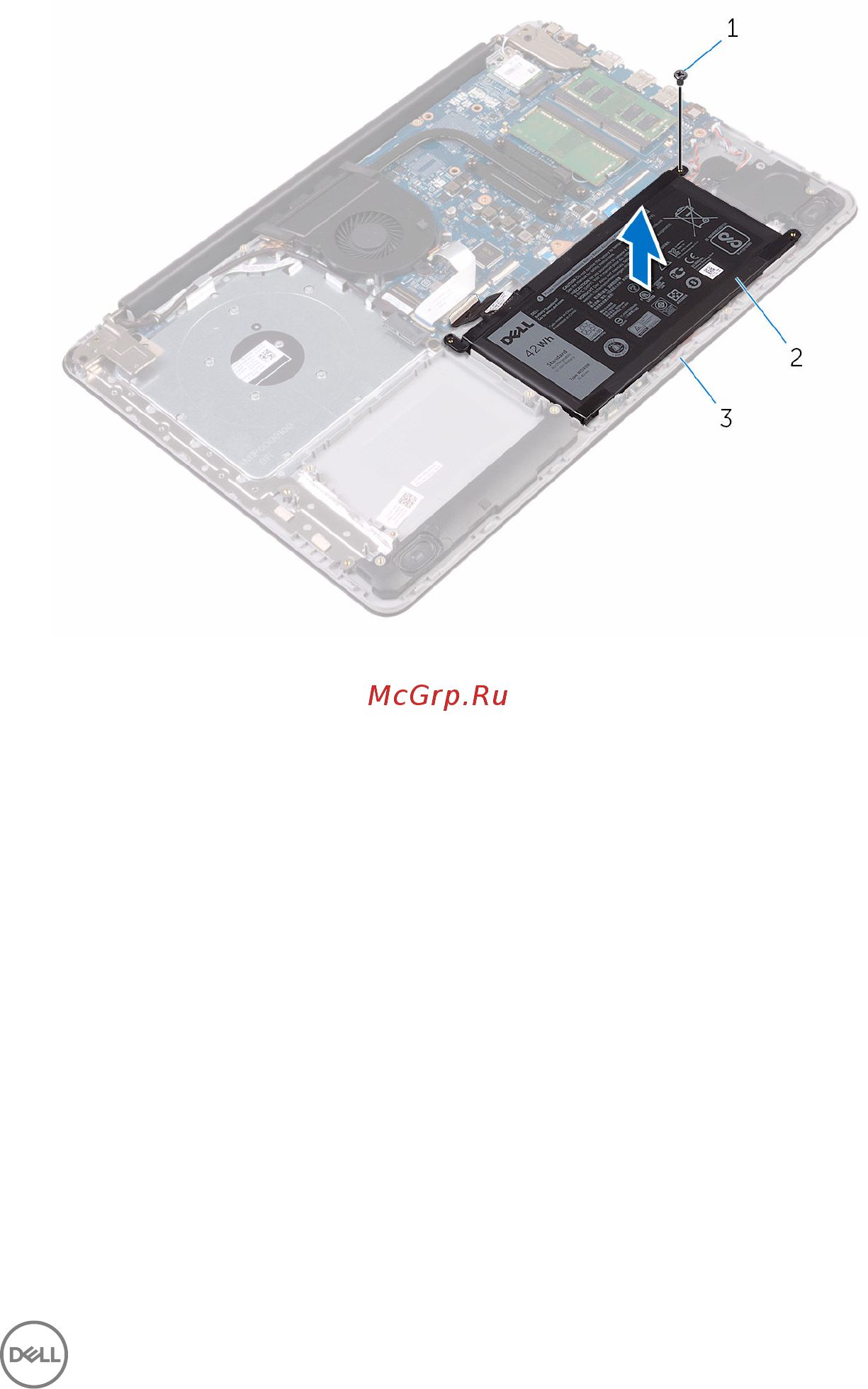

4 Снимите батарею с упора для рук и клавиатуры в сборе.
1 винт M2.5x5 2 аккумулятор
3 упор для рук и клавиатура в
сборе
51
