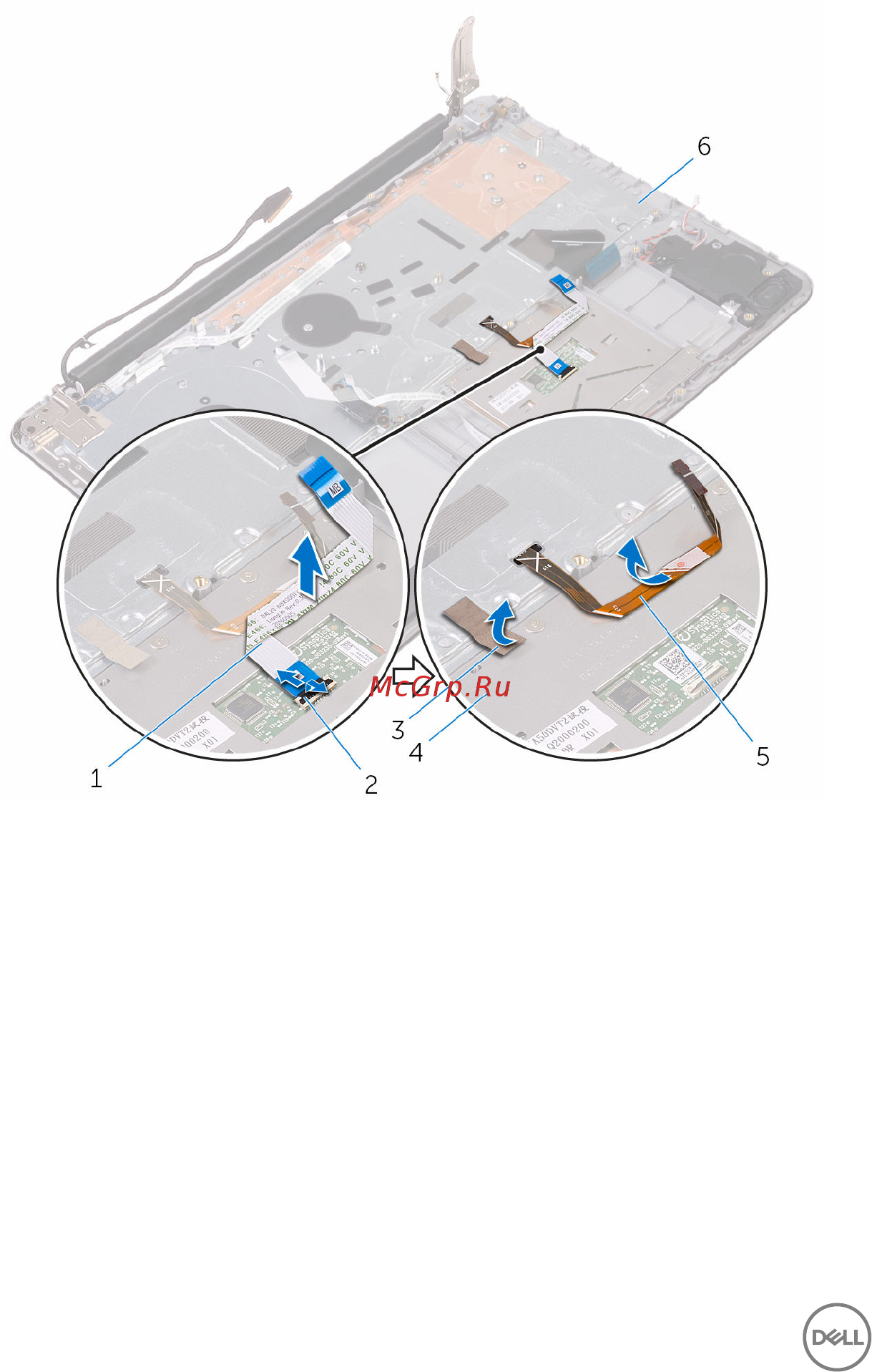

3 Отклейте ленту, которой сенсорная панель крепится к упору для рук и
клавиатуре в сборе.
1 кабель сенсорной панели 2 защелка
3 лента 4 сенсорная панель
5 кабель подсветки клавиатуры 6 упор для рук и клавиатура в
сборе
4 Выкрутите винты, которыми консоль сенсорной панели крепится к упору для
рук и клавиатуре в сборе.
72
